ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

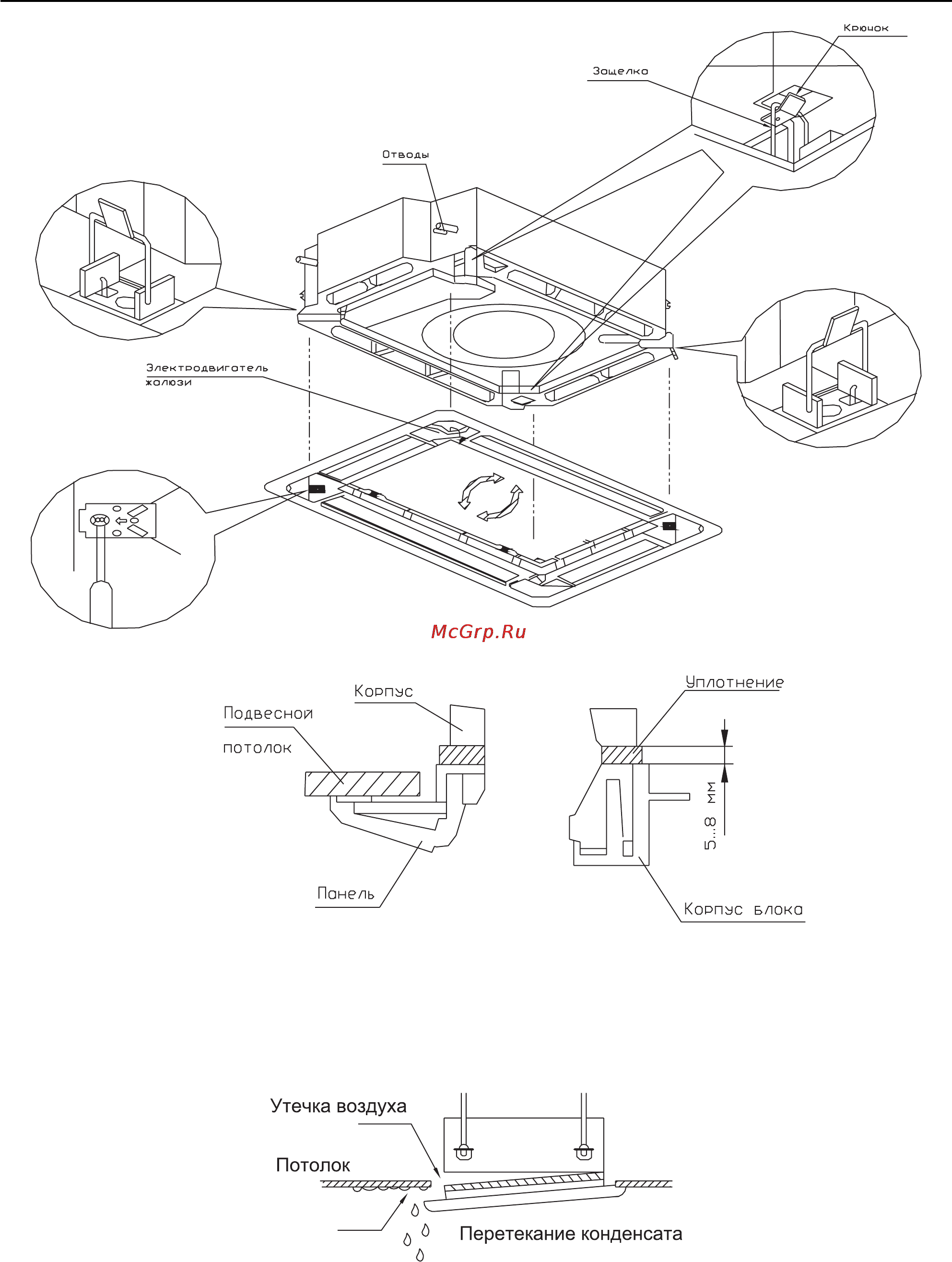

Рис. 10.20 — Установка панели

Внимание! Неправильная установка и закручивание винтов может привести к утеч-

кам конденсата.

Рис. 10.21 — Неправильная установка панели
