80
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Система GMV серии Rm

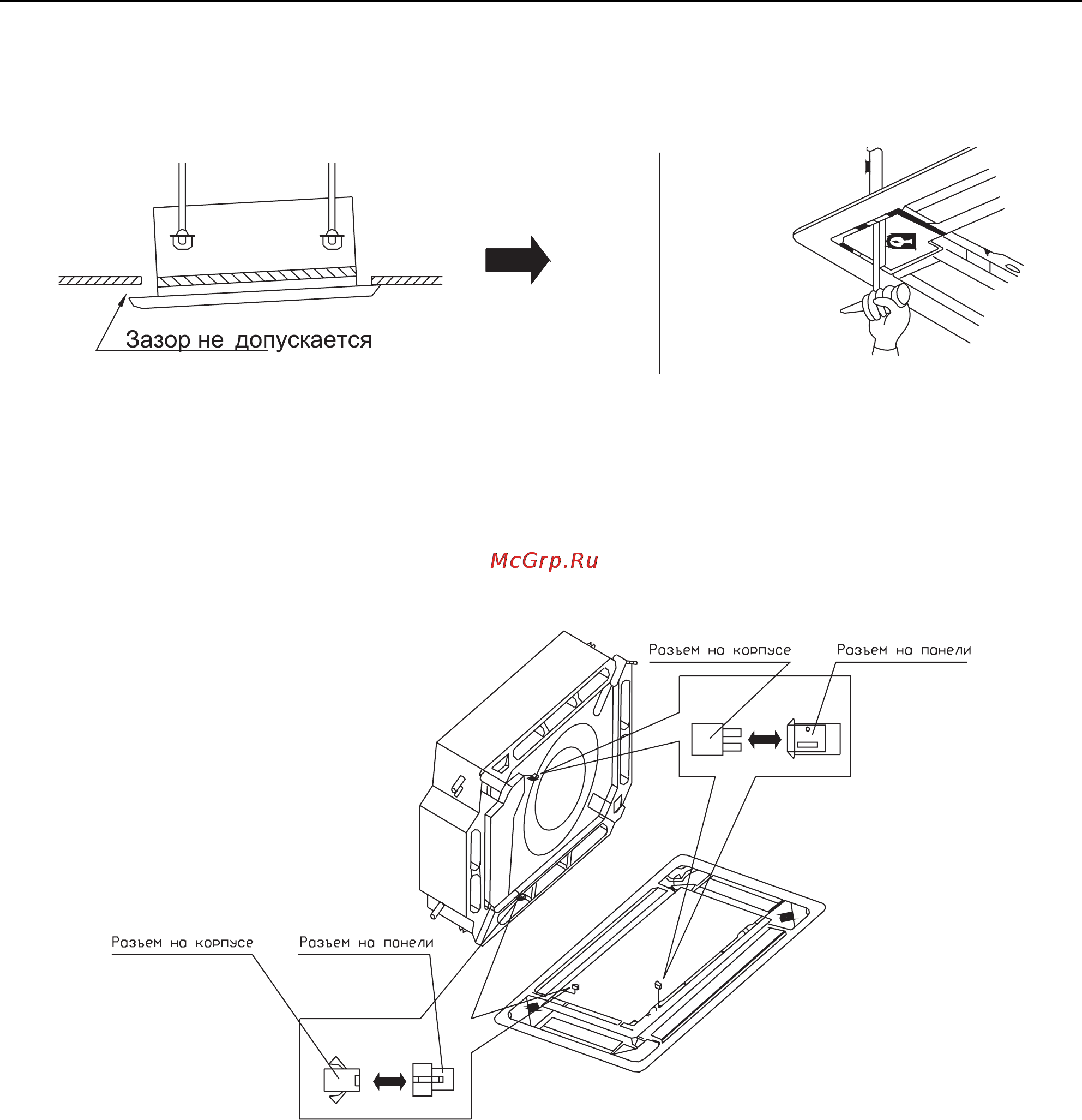

10.4.11.2 Между потолком и декоративной панелью не должно быть зазора.
10.4.11.3 При необходимости отрегулируйте положение блока при помощи винта через
отверстие в углу блока (см. рисунок 10.22).
Рис. 10.22 — Регулирование положения блока в горизонтальной плоскости
10.4.11.4 Установка декоративной панели
• Перед тем как установить декоративную панель подключите при помощи разъемов
электродвигатель жалюзи (см. рисунок 10.23).
Рис. 10.23 — Установка декоративной панели
10.5 Размещение и монтаж внутренних блоков канального типа
10.5.1 Блоки канального типа относятся к типу изделий скрытой установки и долж-
ны устанавливаться в соответствии с требованиями раздела 2 настоящего руководства и
таблиц установочных размеров п. 9.2.4.
