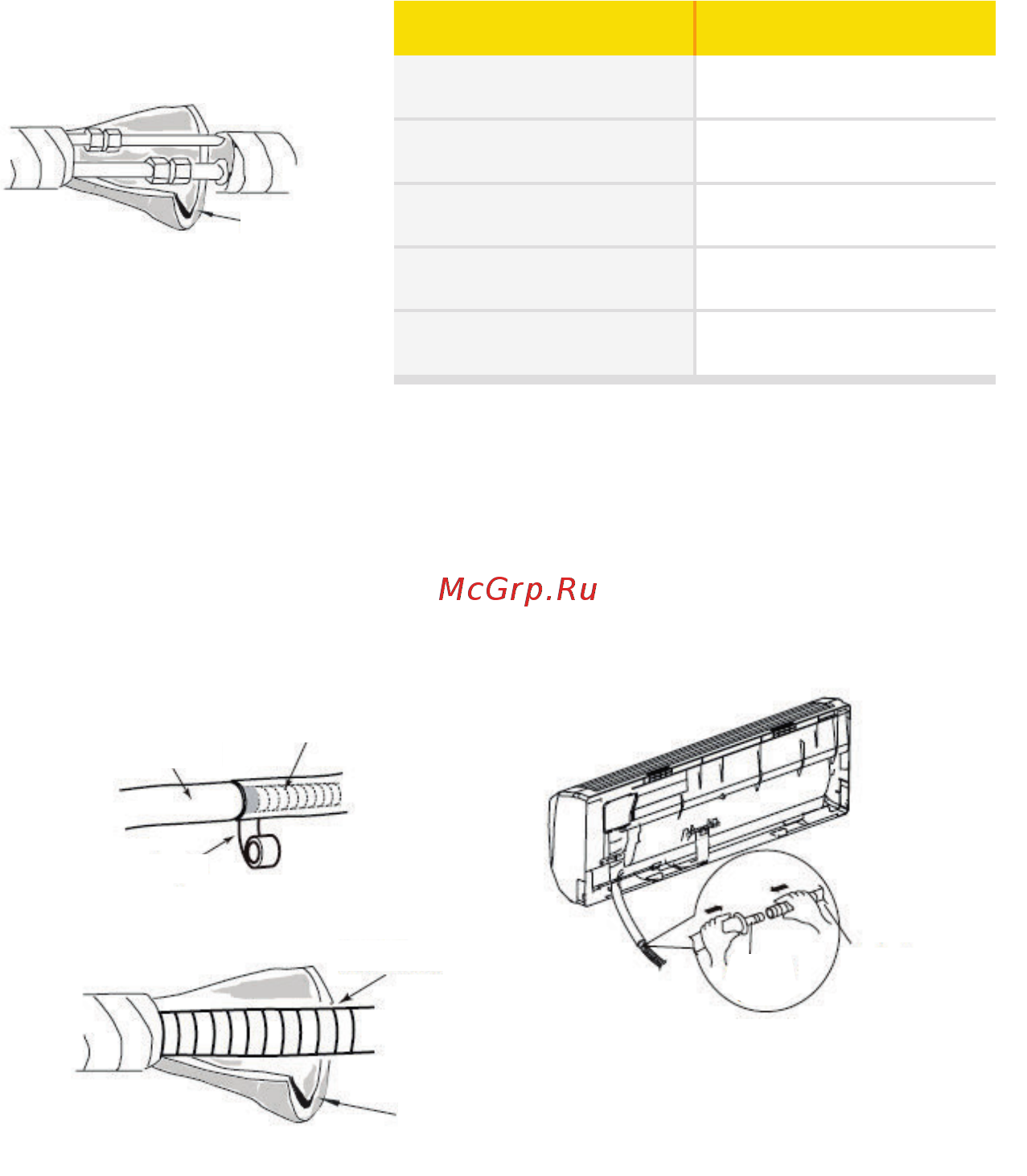

4. Поместите внутреннюю трубу и стык соединительной трубы в трубу с двойными стенами, а затем
оберните лентой.
ШАГ 6: УСТАНОВКА ДРЕНАЖНОГО ШЛАНГА
1. Подсоедините дренажный шланг к выпускной трубе внутреннего блока
2. Оберните стык лентой
ПРИМЕЧАНИЕ:
• Чтобы избежать конденсации, добавьте трубу с двойными стенами к внутреннему дренажному шлангу.
• Пластиковое вещество расширения не предоставляется.
Диаметр шестигранной гайки
Момент затяжки (н м)
Ф 6 15~20
Ф 9,52 30~40
Ф 12 45~55
Ф 16 60~65
Ф 19 70~75
Труба с
двойными
стенами
Выпускная труба
Дренажный шланг
Лента
Дренажный шланг
Выпускная
труба
Дренажный шланг
Труба с двойными стенами
31
