ШАГ 7: ПОДКЛЮЧЕНИЕ ПРОВОДА ВНУТРЕННЕГО БЛОКА

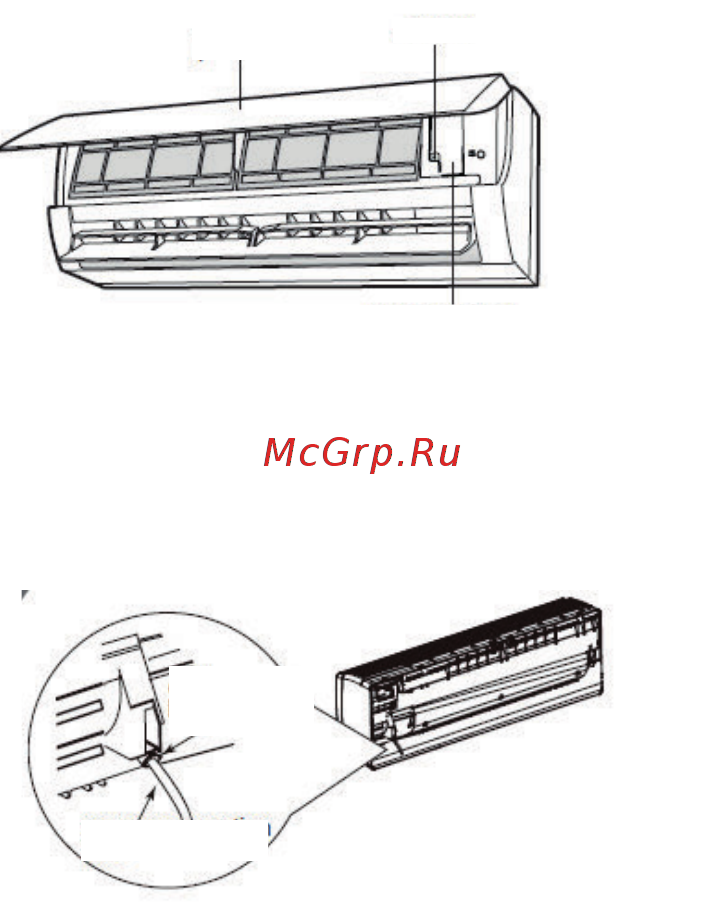

1. Откройте панель, снимите винт с крышки отсека проводки и снимите крышку.

2. Проведите провод питания через поперечное отверстие кабеля на обратной стороне внутреннего

блока и вытяните его с передней стороны.

3. Снимите скобу крепления провода; подключите провод питания к зажиму для проводки в соответствии

с цветом; затяните винт и закрепите провод питания при помощи скобы крепления. Подключив провода

датчика температуры необходимо закрепить двухжильный соединительный кабель в нижней части

корпуса при помощи скобы крепления провода. Если соединительный провод датчика температуры

подготавливается пользователем, то необходимо использовать модель зажима соединителя ELR-02V

производства JST (J.S.T.MFG. CO., LTD.)

ПРИМЕЧАНИЕ:

Монтажная плата представлена только в справочных целях, смотрите фактическую версию.

4. Верните крышку отсека проводки на место и затяните винт.

5. Закройте панель.

ПРИМЕЧАНИЕ:

• Все провода внутреннего и внешнего блока должны подключаться специалистами.

• Если длина провода питания является недостаточной, то свяжитесь с поставщиком, чтобы получить

новый. Не удлиняйте провод самостоятельно.

• Для кондиционера воздуха с вилкой: вилка должна находится в зоне досягаемости после завершения

установки.

Панель

Винт

Крышка отсека проводки

Провод питания

Поперечное

отверстие

кабеля
