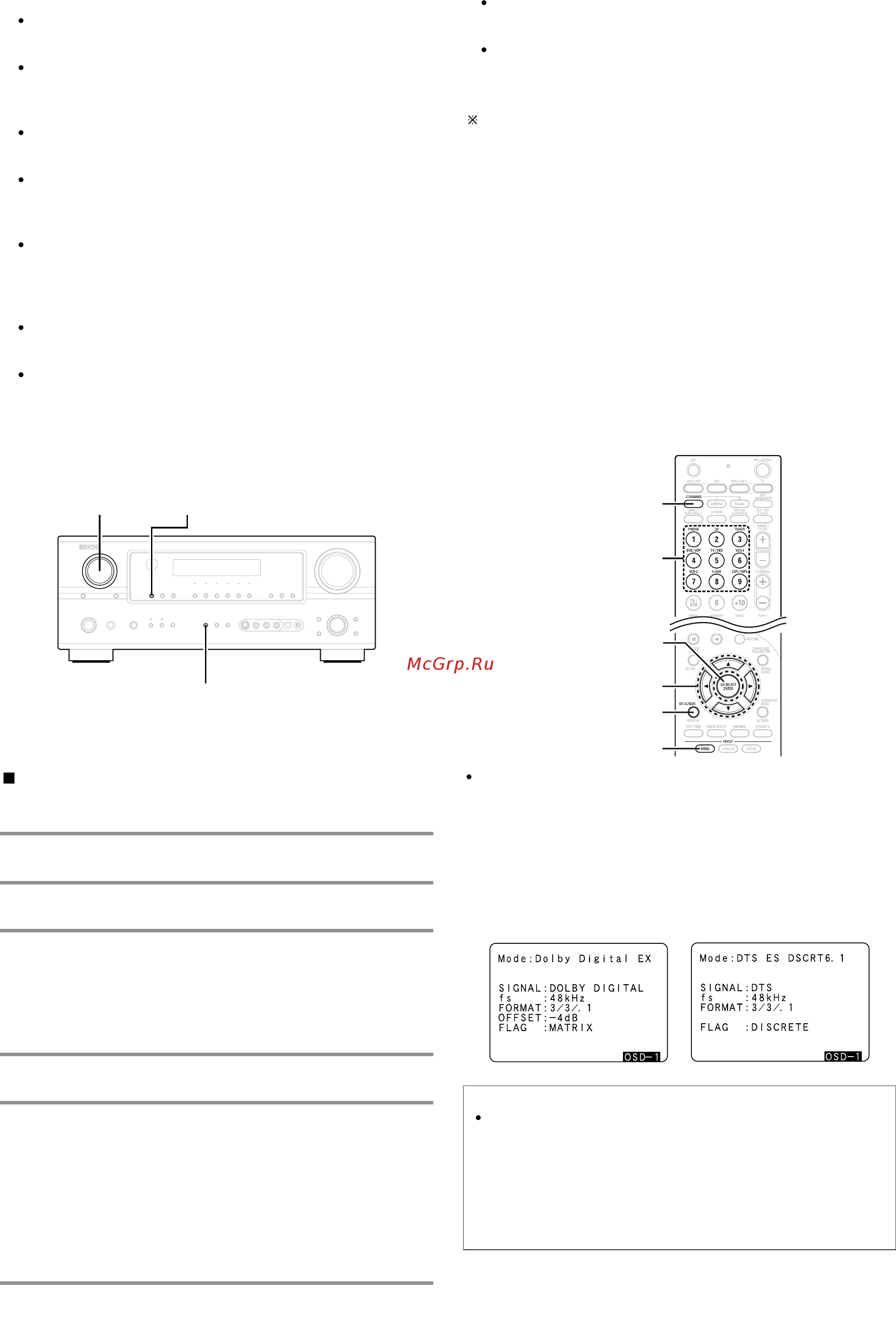

29
«SB CH OUT» [Выход тылового канала пространственного звучания]:
(1) Многоканальный источник
Настройка «OFF» [Выключен]:
Воспроизведение производится без использования АС тылового канала
пространственного звучания.
Настройка «NON MTRX» [Без матричной обработки]:
Из тыловых каналов пространственного звучания подаются на выход
такие же сигналы, как и из обычных (боковых) каналов
пространственного звучания.
Настройка «MTRX ON» [Матричная обработка включена]:
Тыловой канал пространственного звучания воспроизводится с
использованием матричной цифровой обработки.
Настройка «ES MTRX» [Режим DTS ES MTRX]:
При воспроизведении сигналов формата DTS входящие в их состав
сигналы тылового канала пространственного звучания подвергаются
матричной цифровой обработке.
Настройка «ES DSCRT» [Дискретный объемный звук]:
Если в сигнале формата DTS содержится идентифицирующий сигнал
дискретного 6.1канального звука, то осуществляется воспроизведение
сигналов тылового канала пространственного звучания, входящих в
состав этого источника.
Настройка «PLIIx Cinema» [Кинорежим PLIIx]:
Обработка производится в режиме «Cinema» [Кино] декодера PLIIx, при
этом воспроизводится тыловой канал пространственного звучания.
Настройка «PLIIx Music» [Музыкальный режим PLIIx]:
Обработка производится в режиме «Music» [Музыка] декодера PLIIx, при
этом воспроизводится тыловой канал пространственного звучания.
(2) 2канальный источник
Настройка «OFF»:
Воспроизведение осуществляется без использования АС тылового
канала пространственного звучания.
Настройка «ON» [Включен]:
Воспроизведение осуществляется с использованием АС тылового
канала пространственного звучания.
Эту операцию можно выполнить напрямую, нажав кнопку «SURROUND
BACK».
«FUNCTION» [Функция]
«INPUT MODE» [Режим входа]
«STANDARD/NIGHT» [Стандартный/Ночной]
Проверка входного сигнала
Тип и параметры входного сигнала можно проверить, нажав кнопку «ON
SCREEN» [Дисплей на телеэкране].
Индикатор «SIGNAL» [Сигнал]:
Отображает тип сигнала (DTS, DOLBY DIGITAL, PCM и т.д.).
Дисплейное поле «fs» [Частота дискретизации]:
Показывает частоту дискретизации входного сигнала.
Дисплейное поле «FORMAT» [Формат]:
Показывает количество каналов входного сигнала.
«Количество фронтальных каналов/Количество каналов
пространственного звучания/Включен или выключен канал LFE»
Для источников 2канальных сигналов, записанных в формате Dolby
Surround, отображается индикация «SURROUND».
Дисплейное поле «OFFSET» [Смещение]:
Показывает величину смещения нормализации диалога.
Дисплейное поле «FLAG» [Идентификатор]:
Отображает специальный идентификационный сигнал, записанный во
входном сигнале.
Индикация «MATRIX» [Матричная] отображается, когда производится
матричная обработка сигнала тылового канала пространственного
звучания; индикация «DISCRETE» [Дискретная] отображается, если
производится дискретная обработка.
Если идентификационный записан сигнал не был, то в данном поле
ничего не отображается.
Последовательные нажатия кнопки «ON SCREEN» позволяют
отобразить экранную информацию в следующем порядке:
Экран OSD1 Входной сигнал
Экран OSD2 Вход/выход
Экран OSD3 Автоматический режим пространственного
звучания
Экраны OSD4~10 Предварительные настройки радиостанций в
памяти тюнера
«STANDARD» [Стандартный]
«FUNCTION» [Функция]
«ENTER» [Ввод]
«CURSOR» [Курсор]
«ON SCREEN» [Экранный дисплей]
«INPUT MODE» [Режим входа]
ПРИМЕЧАНИЕ:
Экран OSD3:
Этот экран выводится на дисплей, если автоматический режим
пространственного звучания установлен в значение «ON»
[Включен], а режим входа установлен в значение «AUTO»
[Автоматический].
Экран не отображается, если режим входа установлен в значение
«Analog» [Аналоговый] или «EXT.IN» [Внешний вход].
