53
4

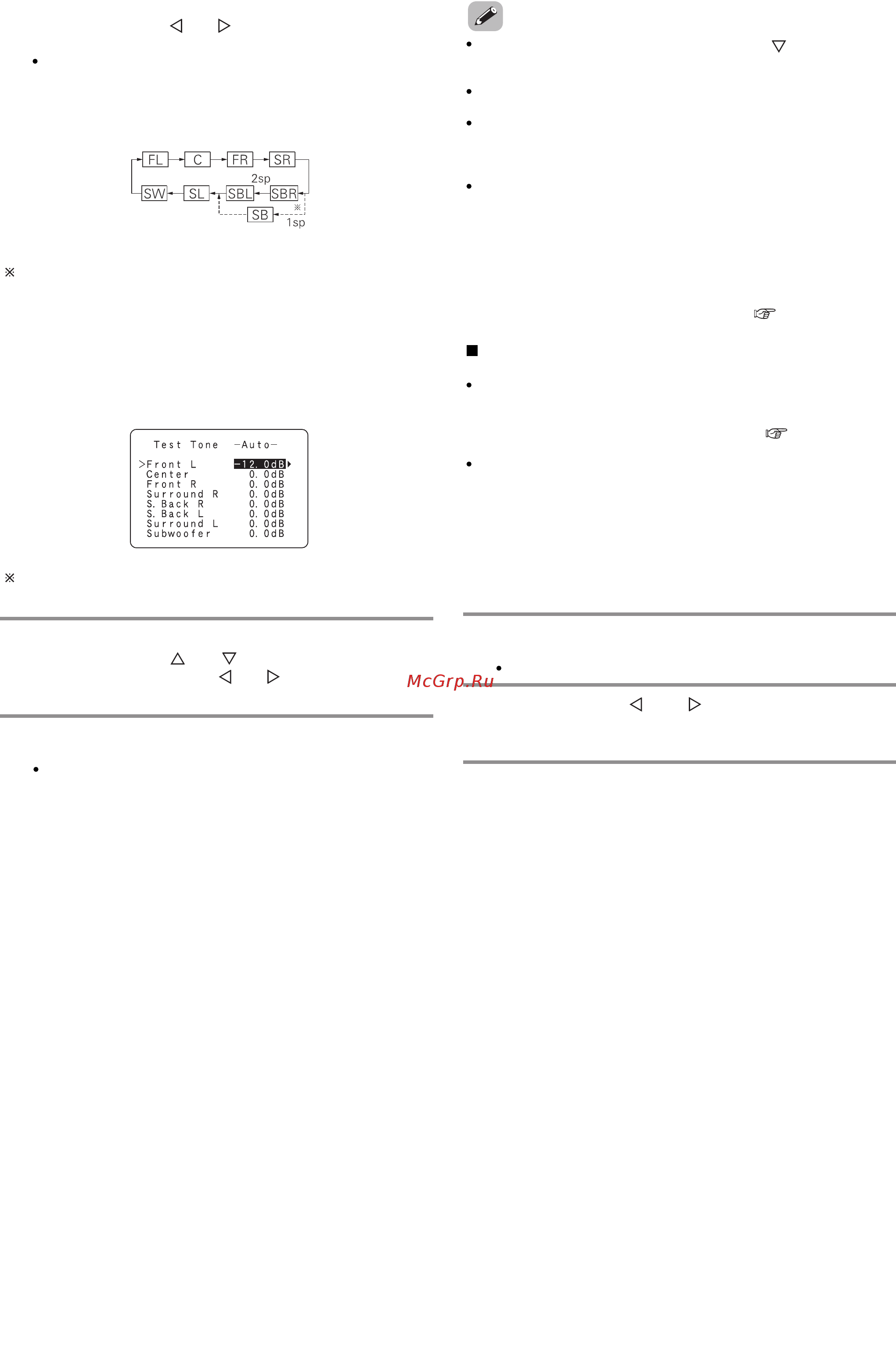

Выбран режим «Auto»:
Нажимайте кнопки или для того, чтобы настроить
все АС на одинаковый уровень громкости.
Тестовые сигналы поочередно раздаются из АС в следующем
порядке: с 4секундными интервалами во время первого и
второго циклов, с 2секундными интервалами во время третьего
и последующих циклов
Когда настройка АС тылового канала пространственного звучания в
меню «Speaker Configuration» [Конфигурация АС] установлена в
значение «1sp» [Одна АС], эти два пункта заменяются пунктом «SB»
[АС тылового канала пространственного звучания].
Пример:
Уровень громкости установлен на –12,0 дБ, в то время как тестовый
сигнал раздается из АС левого фронтального канала.
Уровень громкости можно регулировать в диапазоне от –12 дБ до
+12 дБ с шагом 0,5 дБ.
4
Выбран режим «Manual»:
Нажатиями кнопки или поочередно выбирайте АС,
а затем нажимайте кнопки или для того, чтобы
настроить все АС на одинаковый уровень громкости.
5
Для подтверждения нажмите «ENTER».
Откроется меню «Speaker Setup».
Для того чтобы отменить эти настройки, кнопкой выберите пункт
«Level Clear» [Стереть уровни] на экране «Channel Level» [Уровень
канала], затем выполните настройки заново.
При выполнении настройки уровня активного сабвуфера необходимо
установить положение собственного регулятора громкости сабвуфера.
При настройке уровней в меню «System Setup» [Настройка системы]
произведенные настройки будут влиять на все режимы
пространственного звучания. Поэтому этот режим можно
рассматривать как режим общей настройки уровней каналов.
После выполнения настроек в меню «System Setup» [Настройка
системы] Вы можете поочередно активировать отдельные режимы
пространственного звучания и настраивать уровни каналов, которые
будут сохраняться в памяти для каждого из этих режимов.
Впоследствии при включении какоголибо режима
пространственного звучания из памяти будут вызываться те
настройки уровней каналов, которые были установлены для данного
режима. Смотрите инструкции по настройке уровней каналов для
каждого режима пространственного звучания ( страница 33).
Настройка тестового сигнала
Перед началом воспроизведения с применением функции
пространственного звучания обязательно настройте уровень
различных АС с помощью тестовых сигналов. Эту настройку можно
производить при помощи меню «System Setup» ( страница 52) или
с пульта ДУ, как описано ниже.
Настройка при помощи пульта ДУ с использованием тестовых
сигналов возможна только в режиме «Auto» [Автоматический] и
действует только в режиме «STANDARD (DOLBY/DTS SURROUND)»
[Стандартный (пространственное звучание формата DOLBY/DTS)].
Настроенные уровни для различных режимов пространственного
звучания автоматически сохраняются в памяти.
1
Нажмите кнопку «STANDARD», чтобы выбрать режим
«STANDARD (DOLBY/DTS SURROUND)».
2
Нажмите кнопку «TEST TONE» [Тестовый сигнал].
Тестовые сигналы будут поочередно раздаваться из различных АС.
3
Нажимая кнопки или , настройте уровни таким
образом, чтобы громкость тестовых сигналов от всех АС
была одинаковой.
4
После завершения настройки еще раз нажмите кнопку
«TEST TONE».
