6.1канальная система представляет собой традиционную систему со
схемой каналов 5.1, к которой добавлен так называемый «Тыловой канал
пространственного звучания» («SB»). Это облегчает получение звука,
позиционированного непосредственно позади слушателя, чего ранее
было трудно добиться при использовании источников, созданных для
традиционных АС пространственного звучания. Кроме того, сужение
звукового образа между боковыми сторонами и тыловой стороной
значительно усиливает выразительность сигналов пространственного
звучания для звуков, движущихся от боковых сторон к тыловой, и от
передней стороны к точке, расположенной непосредственно позади
позиции слушателя.
При такой конфигурации для получения системы со схемой каналов 6.1
(формата DTSES и т.п.) требуется акустическая система (или системы)
для 1 или 2 каналов. Однако добавление этих АС усиливает эффект
пространственного звучания не только при воспроизведении
источников, записанных по схеме каналов 6.1, но также и при
воспроизведении источников как традиционного 2канального
стереосигнала, так и 5.1канальных источников. Кроме того, все
оригинальные режимы пространственного звучания Denon (
страница 31) совместимы с воспроизведением по схеме каналов 7.1,
так что Вы можете наслаждаться 7.1канальным звуком при
использовании любого источника сигналов.
Количество АС пространственного звучания
Хотя тыловой канал пространственного звучания является единственным
для источников со схемой каналов 6.1 (формата DTSES и т.п.),
рекомендуется использовать две АС. В частности, очень важно
пользоваться двумя АС при применении акустических систем с
дипольными характеристиками.
Использование двух АС приводит к более ровному смешению их звука
со звуком левого и правого каналов пространственного звучания и к
лучшему позиционированию звука от тылового канала
пространственного звучания, когда прослушивание осуществляется не
из центральной позиции.
Размещение АС левого и правого каналов
пространственного звучания при использовании АС
тылового канала пространственного звучания
Использование акустических систем тылового канала пространственного
звучания значительно улучшает позиционирование звука в тыловой
области. По этой причине левый и правый каналы пространственного
звучания играют важную роль в достижении плавного перехода
звукового образа от передней области к тыловой. Как показано на
приведенной выше схеме, в кинотеатре сигналы пространственного
звучания также выдаются из диагональных позиций перед слушателями,
создавая такой звуковой образ, что звук как бы «плавает» в
пространстве.
Для достижения этих эффектов рекомендуется разместить АС левого и
правого каналов пространственного звучания немного дальше вперед,
чем в случае традиционных систем пространственного звучания. Такое
размещение иногда усиливает эффект пространственного звучания при
воспроизведении традиционных источников со схемой каналов 5.1 в
режиме 6.1 Surround или DTSES Matrix 6.1. Прежде чем выбирать
режим пространственного звучания, проверьте эффекты
пространственного звучания в различных режимах.
В данном разделе описан ряд конфигураций акустических систем,
применяемых для различных целей. Воспользуйтесь этими примерами в
качестве ориентиров для компоновки своей системы в соответствии с
типом используемых АС и основной целью их использования.
[1] Система, совместимая с форматом DTS7ES (использующая
АС тылового канала пространственного звучания)
q Базовая конфигурация, предназначенная
преимущественно для просмотра фильмов
Эта конфигурация рекомендуется в том случае, когда AVсистема
применяется в основном для воспроизведения фильмов и в качестве АС
пространственного звучания используются обычные одно или
двухполосные АС.
АС тылового канала пространственного звучания
Примеры компоновки акустических систем

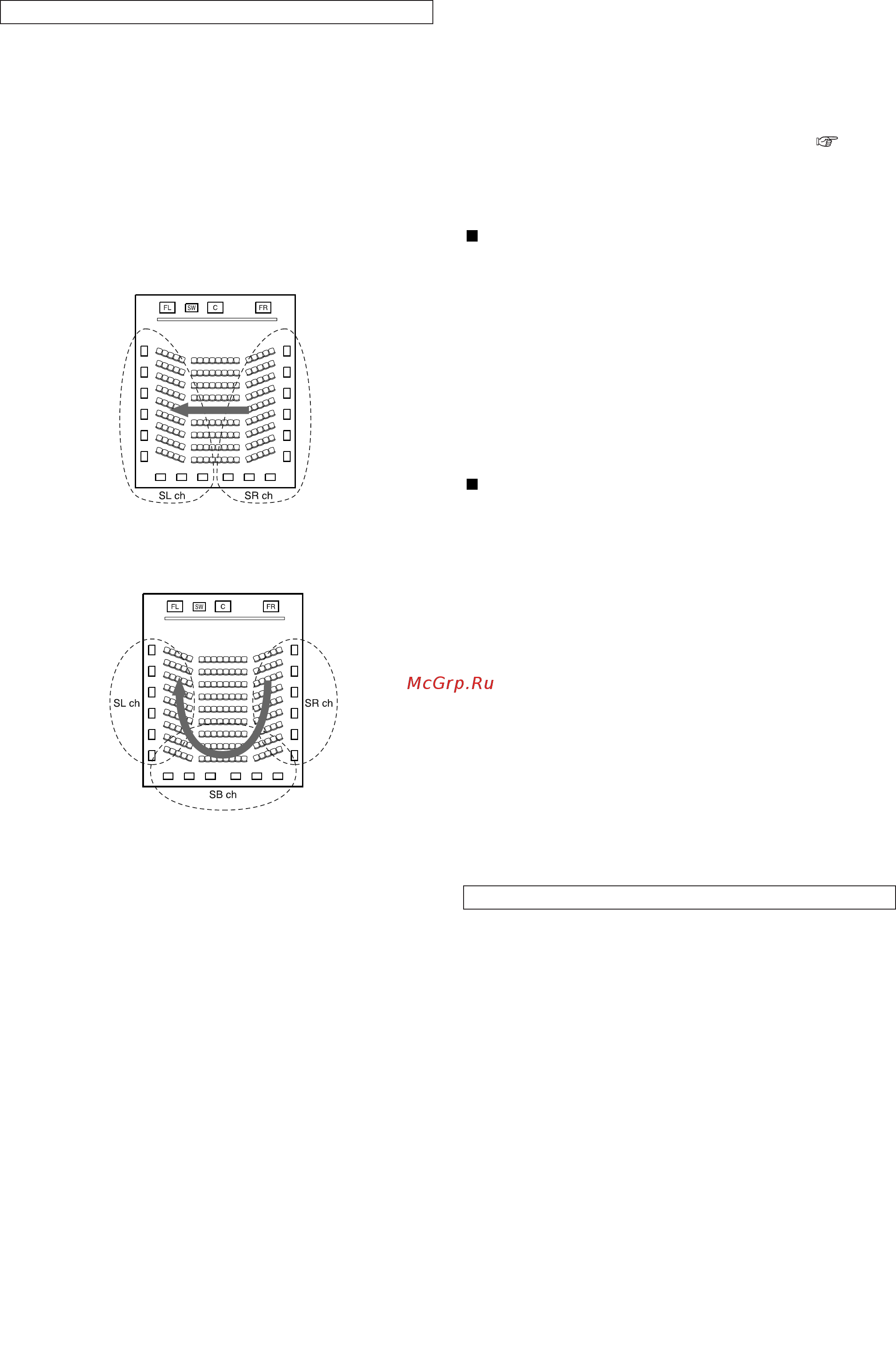

Изменение позиционирования и звукового образа
в системах с каналами по схеме 5.1
Перемещение звукового образа от «SR» к «SL»
Изменение позиционирования и звукового образа
в системах с каналами по схеме 6.1
Перемещение звукового образа от «SR» к «SB» к «SL»
