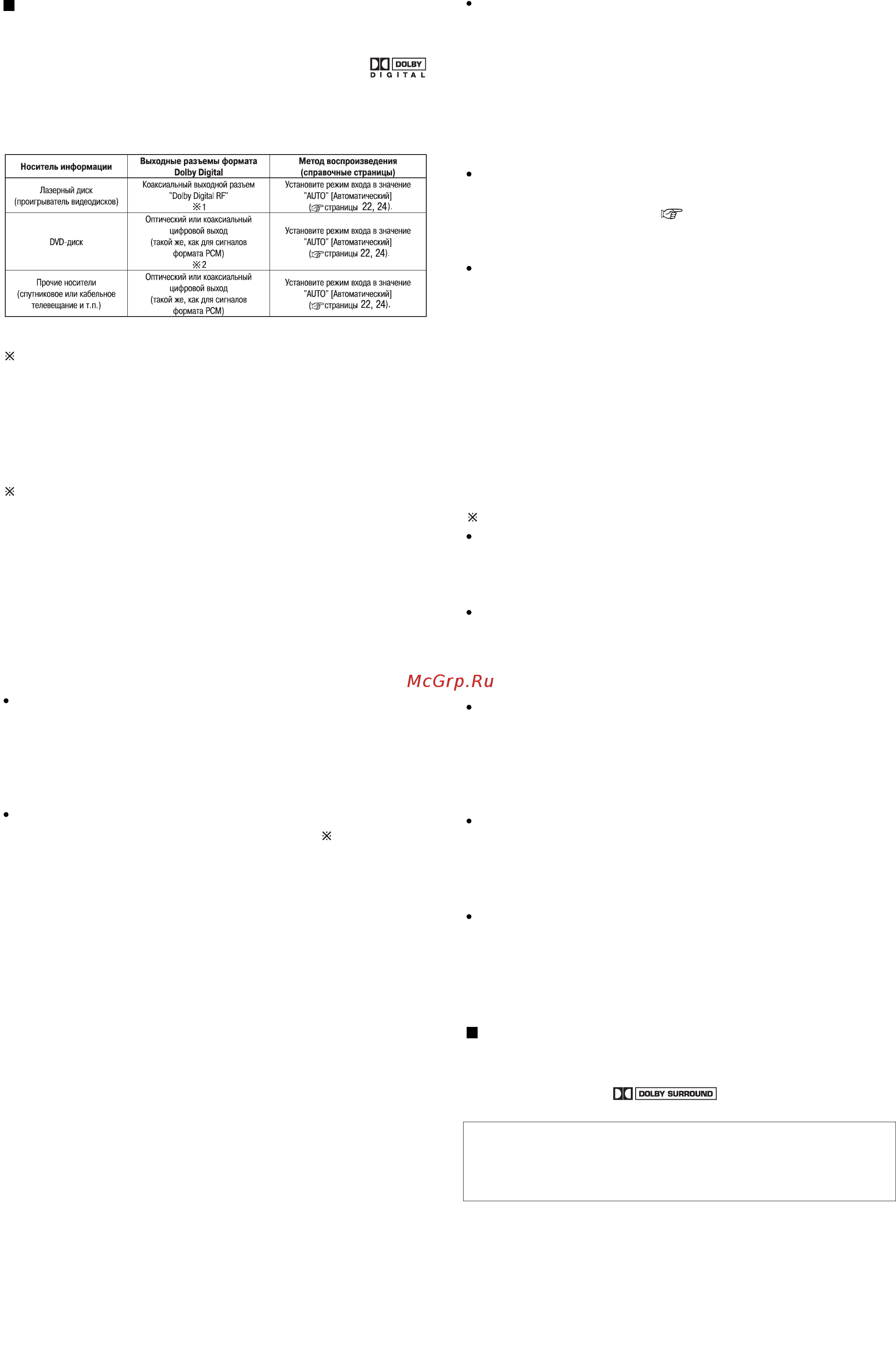

63
Носители информации и методы воспроизведения,
совместимые с форматом Dolby Digital
Символ, указывающий на совместимость с форматом Dolby Digital:
Приведенная ниже таблица содержит обобщенные примеры. Сверяйтесь
также с инструкциями по эксплуатации конкретного плеера.
1: Для соединения выходного разъема проигрывателя лазерных
дисков «Dolby Digital RF» с разъемом цифрового входа этого
ресивера используйте, пожалуйста, имеющийся в продаже
адаптер.
При выполнении соединения сверяйтесь, пожалуйста, с
инструкцией к адаптеру.
2: Цифровые выходы некоторых DVDплееров имеют функцию
переключения между двумя методами подачи сигналов формата
Dolby Digital на выход: «bitstream» [Цифровой поток] и «(convert to)
PCM» [(Преобразовать в) формат ИКМ]. При воспроизведении на
AVR2106 сигналов пространственного звучания формата Dolby
Digital переключайте режим выхода DVDплеера на метод «bitstream».
В некоторых случаях плееры имеют цифровые выходы «bitstream +
PCM» [Цифровой поток + ИКМ] и «PCM only» [Только ИКМ]. В этом
случае подключайте к AVR2106 разъемы «bitstream + PCM».
w Формат Dolby Pro Logic II
Dolby Pro Logic II разработанный Dolby Laboratories новый формат
многоканального воспроизведения, использующий технологию
логического управления обратной связью и обеспечивающий ряд
усовершенствований по сравнению с традиционными схемами Dolby
Pro Logic.
Dolby Pro Logic II можно использовать для декодирования не только
источников, записанных в системе Dolby Surround ( ), но также и
обычных стереоисточников в сигнал, содержащий 5 каналов (левый и
правый фронтальные каналы, центральный канал, левый и правый
каналы пространственного звучания) для обеспечения
пространственного звучания.
В то время как в традиционной системе Dolby Pro Logic полоса
воспроизводимых частот канала пространственного звучания была
ограничена, Dolby Pro Logic II предоставляет более широкую полосу
частот (от 20 Гц до 20 кГц или выше). Кроме того, в предшествующей
системе Dolby Pro Logic каналы пространственного звучания был
монауральными (в левом и правом каналах сигналы были
одинаковыми), а в системе Dolby Pro Logic II они воспроизводятся как
стереофонические сигналы.
Переменные параметры теперь можно настраивать в соответствии с
типом и содержанием источника, что обеспечивает возможность
оптимального декодирования ( страница 67).
e Формат Dolby Pro Logic IIx
Dolby Pro Logic IIx – дальнейшее расширение технологии матричного
декодирования Dolby Pro Logic II для декодирования аудиосигналов,
записанных на двух каналах, в сигналы воспроизведения по схеме
каналов 7.1, содержащей Тыловой канал пространственного звучания.
Система Dolby Pro Logic Iix позволяет воспроизводить источники по
схеме каналов 7.1 и 5.1.
Режим можно выбирать в соответствии с источником. Режим «Music»
[Музыка] больше всего подходит для воспроизведения музыки, режим
«Cinema» [Кино] – для воспроизведения фильмов, а режим «Game»
[Игра] – для воспроизведения видеоигр. Режим «Game» можно
применять только с источниками 2канальных аудиосигналов.
Источники, записанные в системе Dolby Surround
Это источники, в которых три или более каналов пространственного
звучания записаны как два канала сигналов при помощи технологии
кодирования Dolby Surround.
Dolby Surround используется для записи саундтреков фильмов на
DVDдиски, лазерные диски и видеокассеты, а также для передачи
стереосигналов радио (в частотном диапазоне FM), эфирного,
спутникового и кабельного телевидения.
Декодирование этих сигналов при помощи технологии Dolby Pro Logic
II делает возможным многоканальное воспроизведение
пространственного звучания. Эти сигналы также можно
воспроизводить на обычной стереоаппаратуре, в этом случае они
обеспечивают стандартное стереофоническое звучание.
Существует два типа сигналов записи пространственного звучания
системы Dolby для DVDдисков.
q 2канальные стереосигналы формата PCM.
w 2канальные сигналы формата Dolby Digital.
Если на ресивере выбран режим «DOLBY/DTS SURROUND»
[Пространственное звучание в системе Dolby или DTS], то режим
пространственного звучания автоматически устанавливается на Dolby
Pro Logic II, когда сигналы любого из этих типов поступают на вход
AVR2106.
Источники, записанные в системе Dolby Surround,
обозначаются логотипом, приведенным ниже.
Логотип Dolby Surround:
Производится по лицензии от Dolby Laboratories.
Выражения «Dolby», «Pro Logic» и символ «сдвоенное D» являются
товарными знаками Dolby Laboratories.
