10
Konfiguration
HINWEIS
Beachten Sie die Betriebsanleitun-
gen der Geräte.

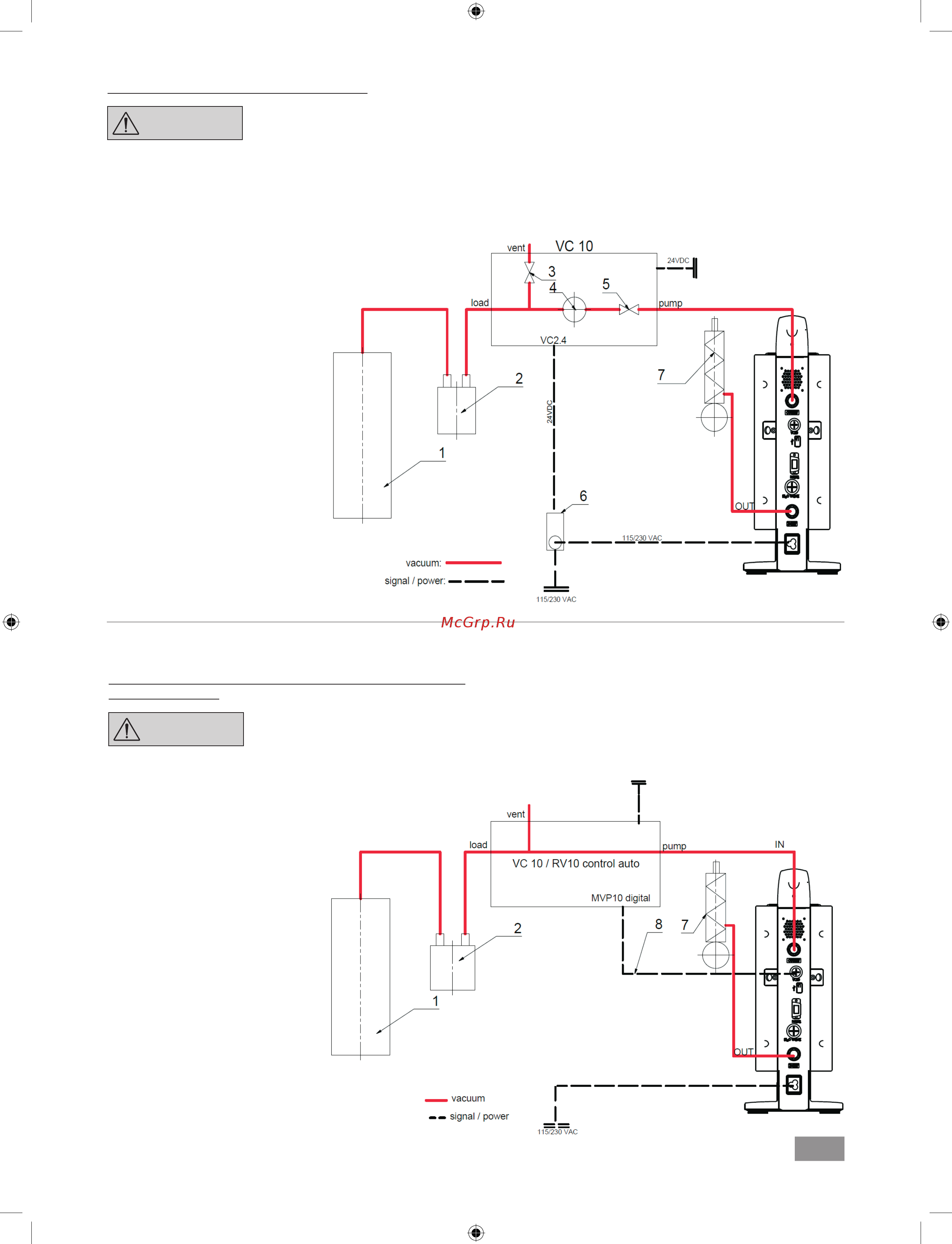

Zwei-Punkt-Regelung:
IKA Vacstar digital im Einzelbetrieb
Vakuumerzeugung ohne Controller durch einfaches Absaugen,
keine Vakuum-Sollwert-Regelung möglich.
Veränderung der Pumpgeschwindigkeit
durch
manuelle Einstellung
der Drehzahl am Dreh-/Druckknopf (C) der Vakuumpumpe.
1 Rezipient (Last, z.B. Rotations-
verdampfer, Reaktor)
2 Vakuumabscheider (z. B.
Woulff‘sche Flasche)
5 Vakuumventil/Kugelhahn
7 Emissionskondensator
Anschluss der Schnittstellen
HINWEIS
Beachten Sie die jeweiligen An-
schlüsse (siehe Fig. 1).
O: Schlauchanschluss d= 8 mm OUTLET
Verbinden Sie diesen Anschluss mit einem Vakuumschlauch zu
dem Emissionskondensator, oder bringen Sie am Schlauchende
einen Schalldämpfer an.
HINWEIS
Verlegen Sie das Ende des Schlau-
ches in den Laborabzug!
Achten Sie auf freien Auslass
druckseitig
!
Verwenden Sie druckseitig keine
Drossel und verschließen Sie den
Auslass nicht!
Schließen
Sie die
Abgasleitung
an diesen Anschluss an.
K: Anschluss Vakuumcontroller VC 10 (Mini DIN)
Sie können die Vakuumpumpe und den Vakuumcontroller VC 10
oder den
Rotationsverdampfer
RV 10 auto mit dem analogen
Verbindungkabel MVP 10.100 für eine exakte drehzahlgeregelte
Vakuumregelung verbinden.
Der Vakuumcontroller erkennt die Pumpe und schaltet auf den
Drehzahl-Vakuumregel-Modus.
Die Zwei-Punkt-Regelung ist
deaktiviert.
L: USB Schnittstelle
Verbinden Sie die Vakuumpumpe
IKA Vacstar digital
durch das USB
A - USB B Kabel mit einem PC. Über das IKA Softwaretool FUT
können eventuell vorhandene Gerätesoftware-Updates geladen
werden.
M: RS 232 Schnittstelle
Sie können die Vakuumpumpe
IKA Vacstar digital
über ein RS 232
Schnittstellenkabel mit einem PC verbinden. Die Pumpe kann mit
der Laborgerätesoftware labworldsoft
®
im Verbund mit anderen
Geräten betrieben werden. Weitere Informationen siehe Kapitel
„Schnittstellen und Ausgänge“.
N: Anschluss Wasserventil
Verbinden Sie das optionale Wasserdrosselventil RV 10.5001 mit
der Membran-Vakuum-Pumpe. Über das Wasserventil wird der
Wasserzufluss zum Emissionskondensator gesteuert. Das Ventil
wird geöffnet sobald die Pumpe eingeschaltet ist.
I: Schlauchanschluss Saugleitung d= 8 mm INLET
Schließen Sie die Saugleitung an diesen Anschluss an.
Verbinden Sie diesen Anschluss mit einem Vakuumschlauch zu
dem Rezipienten (Rotationsverdampfer-Kühler, Laborreaktor etc.).
P: Anschluss Netzkabel
Überprüfen Sie die Spannungsangabe auf dem Leistungsschild mit
der vorhandenen Netzspannung. Schließen Sie das Netzkabel zur
Spannungsversorgung an.
Manuelles Betätigen des Vakuumventils oder Kugelhahn.
Eine grobe Vakuumregelung ist
z. B. mit den
Vakuum Regelventilen
VCV 1 und VCV 2 durch Beimischung von Fremdluft möglich.
