Interfaces y salidas
NOTA
Tenga en cuenta los requisitos del
sistema, así como las instrucciones
de uso y la ayuda del software.
El equipo
puede utilizarse en el
modo “remoto” a
través de la
interfaz RS232 o USB con el software de laboratorio labworldsoft
®
.

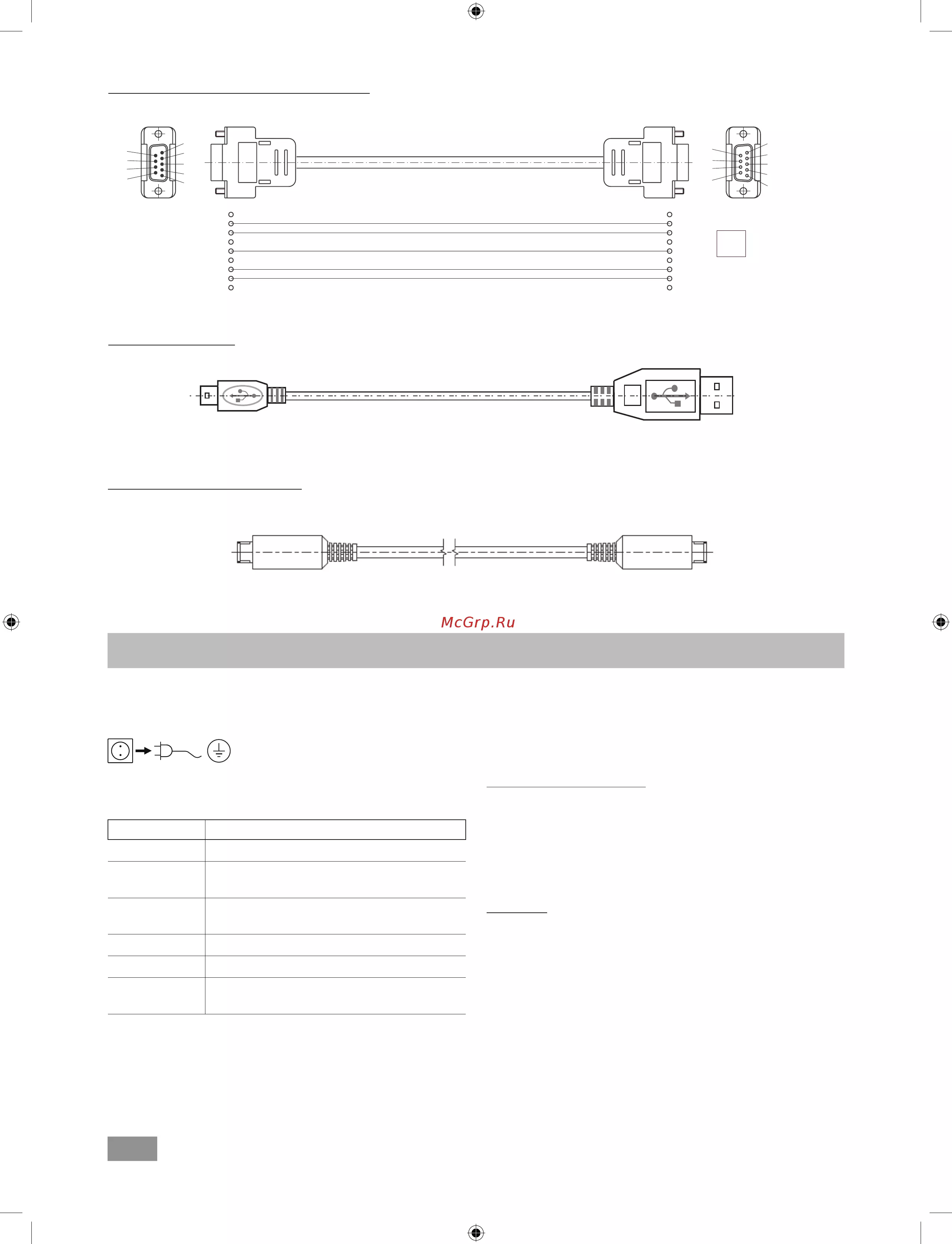

La interfaz RS-232 (M) que se encuentra en la parte posterior del
equipo está equipada con una clavija SUB-D de 9 patillas y puede
conectarse a un PC. Las patillas tienen asignadas señales en serie.
Interfaz USB
El bus serie
universal (USB)
es un sistema de bus en serie que
permite conectar el aparato con el PC. Los equipos equipados con
USB pueden conectarse entre sí mientras están en funcionamiento
(conexión en caliente), por lo que los equipos conectados y sus
propiedades se detectan de forma automática.
En combinación con el software
labworldsoft
®
,
la interfaz USB
sirve para el funcionamiento “remoto” y para actualizar el
firmware
con ayuda de la “herramienta de actualización de firmware”.
Instalación
Antes de conectar el aparato con el PC a través del cable USB, es
preciso instalar el controlador USB.
Este controlador puede descargarse en la siguiente página web:
Interfaz serie RS-232 (V24)
Configuración:
La función de los conductos de interfaz entre el aparato y
el sistema de automatización representa una selección de
las señales especificadas en la norma EIA RS-232, según
DIN66020, parte1.
Para las características eléctricas de los conductos de interfaz
y para la asignación de los estados de las señales, se aplica la
norma RS-232, según DIN66259, parte1.
Procedimiento de transferencia: Transferencia asíncrona de
caracteres en el modo de inicio y detención.
Tipo de transferencia: Dúplex completo.
Formato de caracteres: Representación de caracteres según
el formato de datos en
DIN66022
para el modo
de inicio
y
detención. 1bit de inicio; 7bits de
caracteres;
1bit de
paridad (par = even); 1bit de parada.
Velocidad de transferencia: 9600bits/s
Control de flujo de datos: Ninguno
Método de acceso: La transferencia de datos del aparato al
PC solo se
realiza si
este
último
envía la solicitud
correspondiente.
Sintaxis de comandos y formato
Para la sentencia de comandos se aplica lo siguiente:
Por lo
general, los
comandos
se envían del PC (Master,
maestro
)
al aparato (Slave, esclavo).
El aparato realiza envíos exclusivamente si el PC así lo solicita.
Ni siquiera los mensajes de error pueden enviarse de forma
espontánea del aparato al PC (sistema de automatización).
Los comandos se transfieren en mayúsculas.
Los comandos, los parámetros y los parámetros consecutivos
se separan mediante al menos un espacio en blanco (código:
hex 0x20).
Cada comando individual (incluidos los parámetros y los
datos) y cada respuesta se finalizan con CRLF (código: hex
0x20 hex 0x0d hex 0x0A) y tienen una
longitud
máxima
de
50caracteres.
El separador decimal en un número de punto flotante es el
punto (código: hex 0x2E).
Las ejecuciones anteriores corresponden mayoritariamente a las
recomendaciones del grupo de trabajo
NAMUR
(recomendaciones
NAMUR para la ejecución de conexiones de enchufe eléctricas
para la transferencia de señales analógicas y digitales en aparatos
individuales
de
medición,
control y
regulación
para uso en
laboratorio,
rev. 1.1).
Los comandos NAMUR y los comandos adicionales específicos de
IKA sirven solo como comandos de bajo nivel (Low Level) para
la comunicación entre el aparato y el PC. Con un terminal o un
programa de comunicación adecuados, estos comandos pueden
transferirse directamente al aparato.
Comandos NAMUR Función
IN_NAME Leer nombre del aparato
IN_PV_4 Leer valor de velocidad actual
IN_SP_4 Leer valor de velocidad nominal
OUT_SP_4 Ajustar valor de velocidad nominal
START_4 Iniciar evacuación
STOP_4 Detener evacuación
RESET
Cambiar al modo de funcionamiento normal
OUT_NAME Ajustar nombre del aparato
OUT_SP_42@n Establecer la velocidad de seguridad WD
con eco del valor establecido
OUT_WD1@m Modo de watchdog 1
OUT_WD2@m Modo de watchdog 2
Función de “watchdog”, supervisión del flujo de datos en
serie
Si, después
de activar esta
función (consulte los comandos
NAMUR),
no se produce una nueva transferencia de este comando desde
el PC en el
tiempo
de vigilancia
establecido
(“tiempo de watchdog”),
la función de
evacuación
se desactiva conforme al modo de
“watchdog” configurado, o bien se sigue regulando a los valores
nominales establecidos con anterioridad. Un bloqueo del sistema
operativo, así como un corte en el suministro eléctrico, un fallo de
corriente en el PC o un defecto en el cable de conexión, pueden
provocar una interrupción en la transmisión.
Modo de “Watchdog” 1
Si se produce el evento WD1, la función de
evacuación
se desactiva
y se muestra el error ER 2. Establezca el tiempo de watchdog a
m (20 a 1500)segundos, con eco del tiempo de watchdog. Este
comando inicia la función de watchdog y debe enviarse siempre
dentro del tiempo de watchdog establecido.
Modo de “Watchdog” 2
Si se produce una interrupción en la comunicación de datos (más
larga que el tiempo de watchdog ajustado), el valor de velocidad
nominal se establece a la velocidad nominal de seguridad WD.
También se muestra la advertencia PC 2. El evento WD2 puede
restablecerse con OUT_WD2@0, lo que hace que la función de
watchdog también se detenga.
Establezca el tiempo de watchdog a m (20 a 1500)segundos, con
eco del tiempo de watchdog. Este comando inicia la función de
watchdog
y debe
enviarse siempre dentro del tiempo de watchdog
establecido.
