97
Interfaces e Saídas
OBSERVAÇÃO
Para isso, observe os pré-requisitos
do sistema, assim como ao manual
de instruções e a ajuda do
software.
O aparelho pode ser operado no modo “Remoto” através de RS
232 ou interface USB com o software de laboratório labworldsoft
®
.

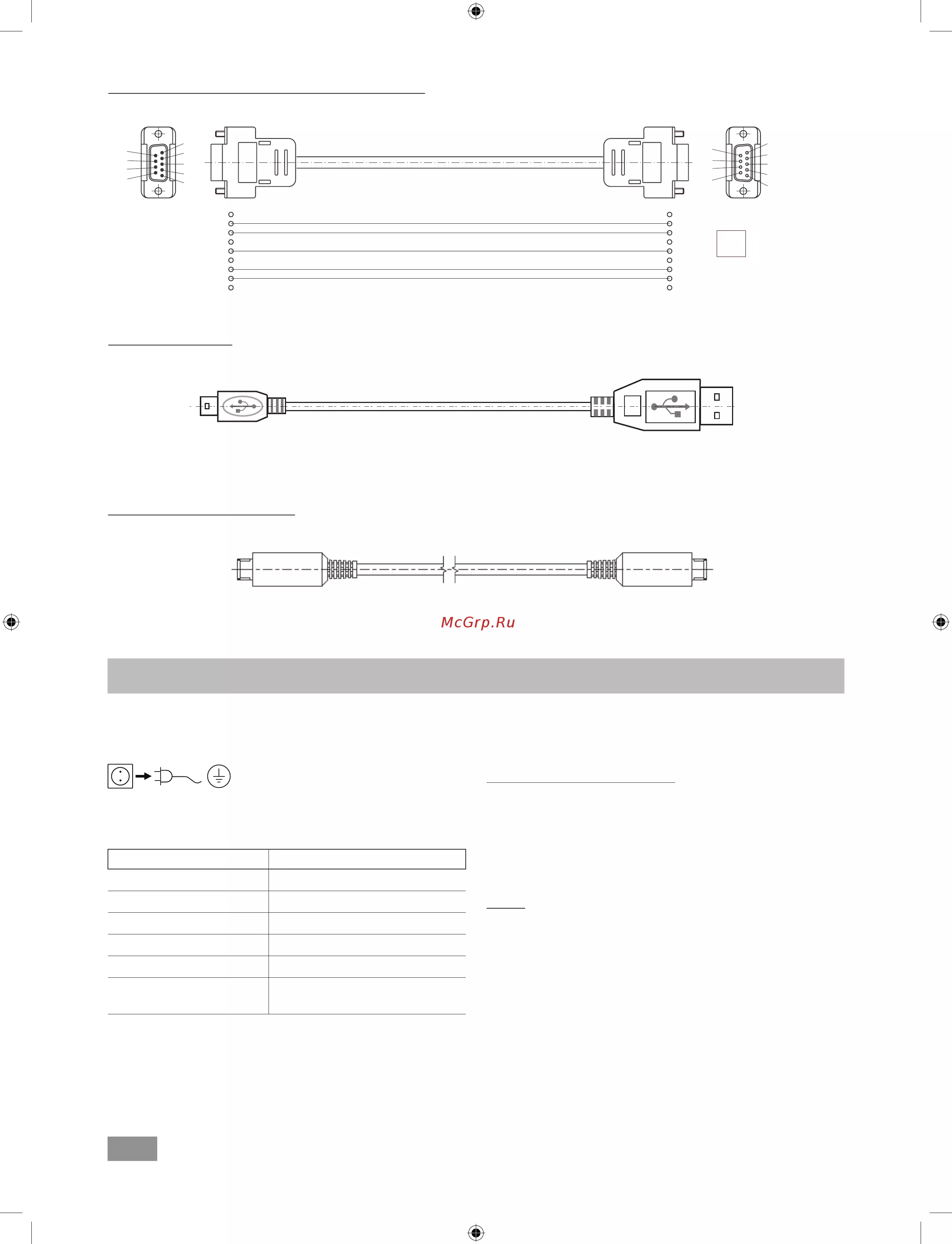

A interface RS 232 (M) na parte traseira do aparelho, equipada
com uma tomada SUB-D de 9 polos, pode ser conectada a um
computador. Os pinos são ocupados com sinais seriais.
Interface USB
O Universal Serial Bus (USB) é um sistema Bus em série para ligar
o aparelho ao computador. Aparelhos equipados com USB podem
ser interligados durante o funcionamento em curso (hot-
plugging
),
permitindo que os
aparelhos conectados
e suas propriedades
sejam reconhecidas automaticamente.
A interface USB, em conjunto com o labworldsoft
®
, destina-se à
operação “remota” e à atualização do firmware, com auxílio da
ferramenta “Firmware Update Tools”.
Instalação
Antes de conectar o aparelho com o PC através do cabo de dados
USB, é preciso instalar o driver USB.
O driver USB pode ser baixado da página da web:
Interface serial RS 232 (V 24)
Configuração:
A função dos cabos de interface entre o aparelho e o sis-
tema de automação é uma seleção dos sinais especificados
na norma EIA RS 232, em conformidade com a norma DIN
66020 Parte 1.
Para as
propriedades
elétricas dos cabos de interface e a
atribuição dos estados de sinais, aplica-se a norma RS 232,
em conformidade com a norma DIN 66259 Parte 1.
Processo de
transferência: Transferência assíncrona
de
caracteres em operação Start-Stop.
Tipo de transferência: Duplex pleno.
Formato de caracteres:
Representação
de caracteres conforme
formato
de dados
na
norma DIN 66022
para operação
Start
-Stop. 1 bit de início;
7 bits
de caracteres; 1 bit de
paridade
(par = even); 1 bit de parada.
Velocidade de transferência: 9600 Bit/s.
Controle de fluxo de dados: nenhum
Procedimento
de acesso: A
transferência
de
dados
do
aparelho para o computador
somente
é realizada por
solicitação do computador.
Sintaxe de comando e formato
Para o registro de comando aplica-se o seguinte:
Normalmente, os comandos são enviados do computador
(máster) para o aparelho (escravo).
O aparelho envia exclusivamente por solicitação do
computador. Nem mesmo mensagens de erro podem ser
enviadas espontaneamente do aparelho para o computador
(sistema de automação).
Os comandos são transmitidos em letras maiúsculas.
Comandos e parâmetros, bem como parâmetros sucessivos
são separados por um espaço, no mínimo (código: hex 0x20).
Cada comando individual (incl. parâmetros e dados) e cada
resposta são terminados com CRLF (código hex 0x20 hex
0x0d hex 0x0A)
e têm um comprimento máximo
de 50
caracteres.
O separador decimal em um número de ponto flutuante é o
ponto (código: hex 0x2E).
As explicações acima correspondem, tanto quanto possível, às
recomendações do Grupo de Trabalho NAMUR (Recomendações
NAMUR para execução de conexões elétricas para a transmissão
analógica e digital de sinais para aparelhos
individuais
MSR de
laboratório. Rev.1.1).
Os comandos NAMUR e os comandos adicionais específicos IKA
servem apenas como comandos Low Level
(nível baixo)
para a
comunicação entre o aparelho e o PC. Com auxílio de um terminal
e/ou um
programa
de
comunicação apropriado
, é
possível
transmitir
estes comandos diretamente ao aparelho.
Comandos NAMUR Função
IN_NAME Ler o nome do aparelho
IN_PV_4 Ler valor da velocidade atual
IN_SP_4 Ler valor da velocidade nominal
OUT_SP_4 Ajustar valor da velocidade nominal
START_4 Iniciar evacuação
STOP_4 Parar evacuação
RESET Alterar para operação normal
OUT_NAME Ajustar o nome do aparelho
OUT_SP_42@n Definição da rotação de segurança
WD com eco do valor definido
OUT_WD1@m Modo Watchdog 1
OUT_WD2@m Modo Watchdog 2
Função “Watchdog”, monitoramento do fluxo serial de
dados
Se, depois de ativar esta função (veja comandos Namur), não
ocorrer nenhuma nova transmissão
do
comando
para o PC
dentro
do tempo de monitoramento (“Watchdog”) definido, a função
evacuação
é desligada
de acordo com o modo
“Watchdog”
ajustado
, ou então é
realizada a regulagem para os valores
nominais
anteriormente definidos. A interrupção da transmissão pode ser
causada,
p. ex.,
por falha do sistema operacional, queda de energia
no PC ou interrupção do cabo de conexão para o aparelho.
Modo “Watchdog” 1
Se ocorrer o evento WD1, a função de evacuação é desligada e ER
2 é exibido. Definição do tempo de Watchdog para m (20...1500)
segundos, com eco do tempo de Watchdog. Este comando inicia
a função Watchdog e deve ser enviado sempre dentro do tempo
de Watchdog definido.
Modo “Watchdog” 2
Se ocorrer uma
interrupção
da
comunicação
de dados (mais
demorada que o tempo de Watchdog ajustado), o valor nominal
da velocidade é definido para a velocidade nominal de segurança
WD. O aviso PC 2 é exibido. O evento WD2 pode ser restaurado
com OUT_WD2@0 - com isso, a função Watchdog também é
parada.
Definição do tempo de Watchdog para m (20...1500) segundos,
com eco do tempo de Watchdog. Este comando inicia a função
Watchdog e deve ser enviado sempre dentro do tempo de
Watchdog definido.
