Ebara 3DS 50-200/15 [24/66] D series

Your Life, our Quality. Worldwide. 23 3D SERIES

The contents of this publication must not be regarded as binding. EBARA Pumps Europe S.p.A. reserves the right to effect any modiﬁcation it deems necessary, without prior notice.

3D SERIES

centrifugal pumps close coupled and standardized en 733

DIMENSIONAL TABLE

Only for

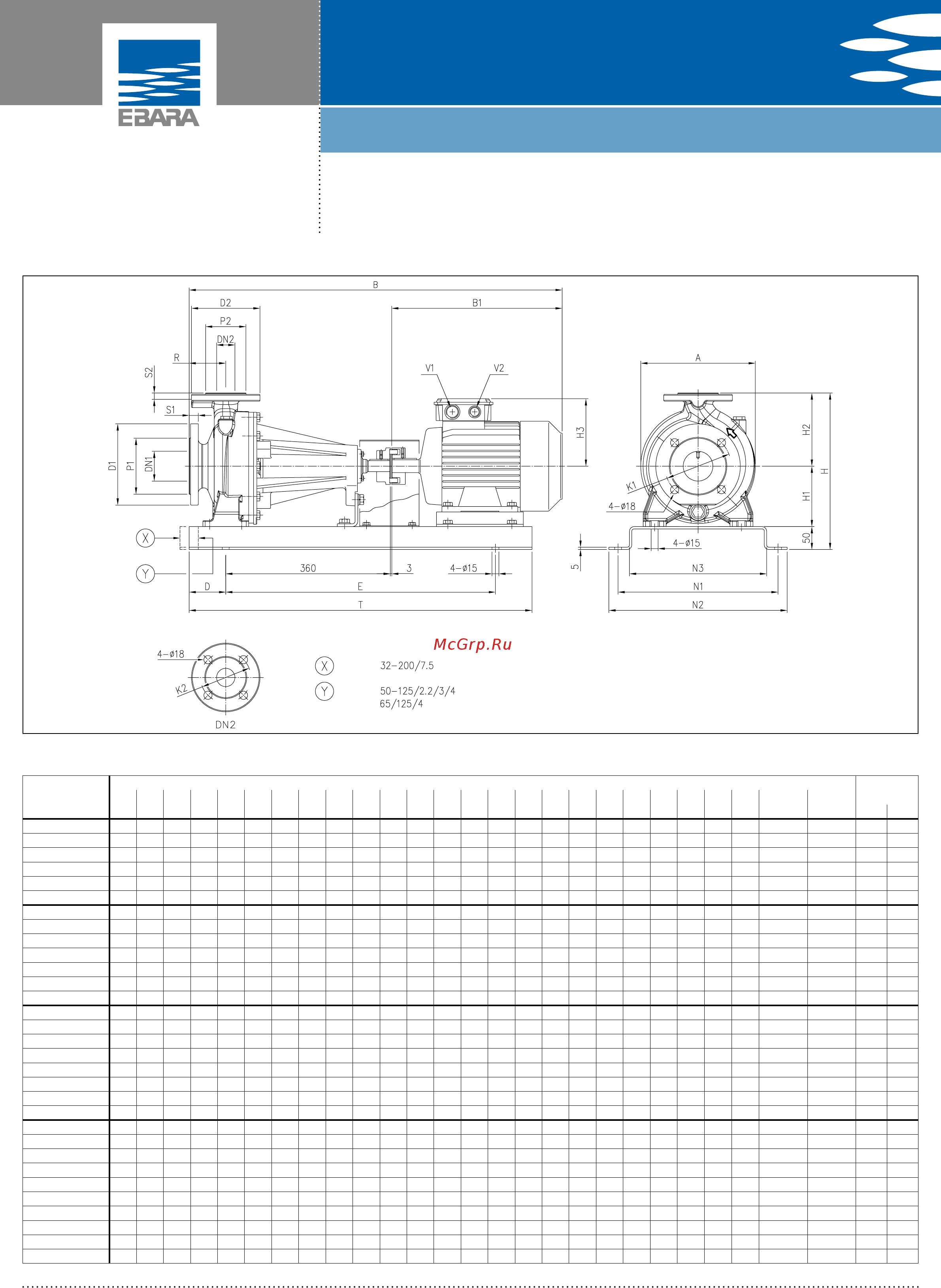

DIMENSIONS 3DP SERIES 32, 40, 50, 65 2 Poles

Model Dimensions [mm]

Weight

[kg]

DN1 P1 K1 D1 S1 DN2 P2 K2 D2 S2 H H1 H2 H3 R A B B1 D E N1 N2 N3 T V1 V2

Ø Ø Ø Ø Ø Ø Ø [*]

3DP32-125/1.1 50 102 125 165 20 32 78 100 140 18 302 112 140 139 80 213 715 272 80 550 300 340 250 710 M25x1,5 M20x1,5 50,5 -

3DP32-160/1.5 50 102 125 165 20 32 78 100 140 18 342 132 160 148 80 254 760 317 80 590 350 390 300 750 M25x1,5 M20x1,5 58,5 -

3DP32-160/2.2 50 102 125 165 20 32 78 100 140 18 342 132 160 148 80 254 760 317 80 590 350 390 300 750 M25x1,5 M20x1,5 61,5 -

3DP32-200/3.0 50 102 125 165 20 32 78 100 140 18 390 160 180 155 80 296 809 366 80 590 350 390 300 750 M25x1,5 M20x1,5 83,9 -

3DP32-200/4.0 50 102 125 165 20 32 78 100 140 18 390 160 180 171 80 296 831 388 80 590 350 390 300 750 M25x1,5 M20x1,5 86,9 -

3DP32-200/7.5 50 102 125 165 20 32 78 100 140 18 390 160 180 198 80 296 885 442 100 650 350 390 300 850 M32x1,5 M32x1,5 115,2 117,2

3DP40-125/1.5 65 122 145 185 20 40 88 110 150 18 302 112 140 148 80 220 760 317 80 550 300 340 250 710 M25x1,5 M20x1,5 76,2 -

3DP40-125/2.2 65 122 145 185 20 40 88 110 150 18 302 112 140 148 80 220 760 317 80 550 300 340 250 710 M25x1,5 M20x1,5 56,9 -

3DP40-160/3.0 65 122 145 185 20 40 88 110 150 18 342 132 160 155 80 254 809 366 80 590 350 390 300 750 M25x1,5 M20x1,5 93,4 -

3DP40-160/4.0 65 122 145 185 20 40 88 110 150 18 342 132 160 171 80 254 831 388 80 590 350 390 300 750 M25x1,5 M20x1,5

74,8 -

3DP40-200/5.5 65 122 145 185 20 40 88 110 150 18 390 160 180 198 100 296 905 442 100 650 350 390 300 850 M32x1,5 M20x1,5 105,0 -

3DP40-200/7.5 65 122 145 185 20 40 88 110 150 18 390 160 180 198 100 296 905 442 100 650 350 390 300 850 M32x1,5 M32x1,5 111,7 113,7

3DP40-200/11 65 122 145 185 20 40 88 110 150 18 390 160

180 238 100 296 1071 610 100 800 380 420 330 1000 M40x1,5 M40x1,5 129,8 140,6

3DP50-125/2.2 65 122 145 185 20 50 102 125 165 20 342 132 160 148 100 254 780 317 80 550 350 390 300 710 M25x1,5 M20x1,5 80,0 -

3DP50-125/3.0 65 122 145 185 20 50 102 125 165 20 342 132 160 155 100 254 829 366 80 590 350 390 300 750 M25x1,5 M20x1,5

91,1 -

3DP50-125/4.0 65 122 145 185 20 50 102 125 165 20 342 132 160 171 100 254 851 388 80 590 350 390 300 750 M25x1,5 M20x1,5

91,7 -

3DP50-160/5.5 65 122 145 185 20 50 102 125 165 20 390 160 180 198 100 296 905 442 100 650 350 390 300 850 M32x1,5 M32x1,5 111,5 -

3DP50-160/7.5 65 122 145 185 20 50 102 125 165 20 390 160 180 198 100 296 905 442 100 650 350 390 300 850 M32x1,5 M32x1,5 113,4 115,4

3DP50-200/9.2 65 122 145 185 20 50 102 125 165 20 410 160 200 198 100 296 945 482 100 650 350 390 300 850 M32x1,5 M32x1,5 123,1 124,1

3DP50-200/11 65 122 145 185 20 50 102 125 165 20 410 160 200 238 100 296 1071 610 100 800 380 420 330 1000 M40x1,5 M32x1,5 133,6 144,4

3DP50-200/15 65 122 145 185 20 50 102 125 165 20 410 160 200 238 100 296 1071 610 100 800 380 420 330 1000 M40x1,5 M40x1,5 137,5 154,4

3DP65-125/4.0 80 138 160 200 22 65 122 145 185 20 390 160 180 171 100 263 851 388 80 590 350 390 300 750 M25x1,5 M20x1,5 70,9 -

3DP65-125/5.5 80 138 160 200 22 65 122 145 185 20 390 160 180 198 100 263 905 442 100 650 350 390 300 850 M32x1,5 M32x1,5 115,3 -

3DP65-125/7.5 80 138 160 200 22 65 122 145 185 20 390 160 180 198 100 263 905 442 100 650 350 390 300 850 M32x1,5 M32x1,5 127,9 129,9

3DP65-160/7.5 80 138 160 200 22 65 122 145 185 20 410 160 200 198 100 296 905 442 100 650 350 390 300 850 M32x1,5 M32x1,5 131,2 133,2

3DP65-160/9.2 80 138 160 200 22 65 122 145 185 20 410 160 200 198 100 296 945 482 100 650 350 390 300 850 M32x1,5 M32x1,5 137,0 138

3DP65-160/11 80 138 160 200 22 65

122 145 185 20 410 160 200 238 100 296 1071 610 100 800 380 420 330 1000 M40x1,5 M40x1,5 134,0 144,8

3DP65-160/15 80 138 160 200 22 65 122 145 185 20 455 160 200 238 100 296 1071 610 100 800 380 420 330 1000 M40x1,5 M40x1,5 134,1 151

3DP65-200/15 80 138 160 200 22 65 122 145 185 20 455 180 225 238 100 312 1071 610 100 800 380 420 330 1000 M40x1,5 M40x1,5 139,1 156

3DP65-200/18.5 80 138 160 200 22 65 122 145 185 20 455 180 225 238 100 312 1115 654 100 800 380 420 330 1000 M40x1,5 M40x1,5 149,7 156,2

3DP65-200/22 80 138 160 200 22 65 122 145 185 20 455 180 225 268 100 312 1150 690 100 800 410 450 360 1000 M40x1,5 M40x1,5 204,0 211

[*]=IE3motorsonly
