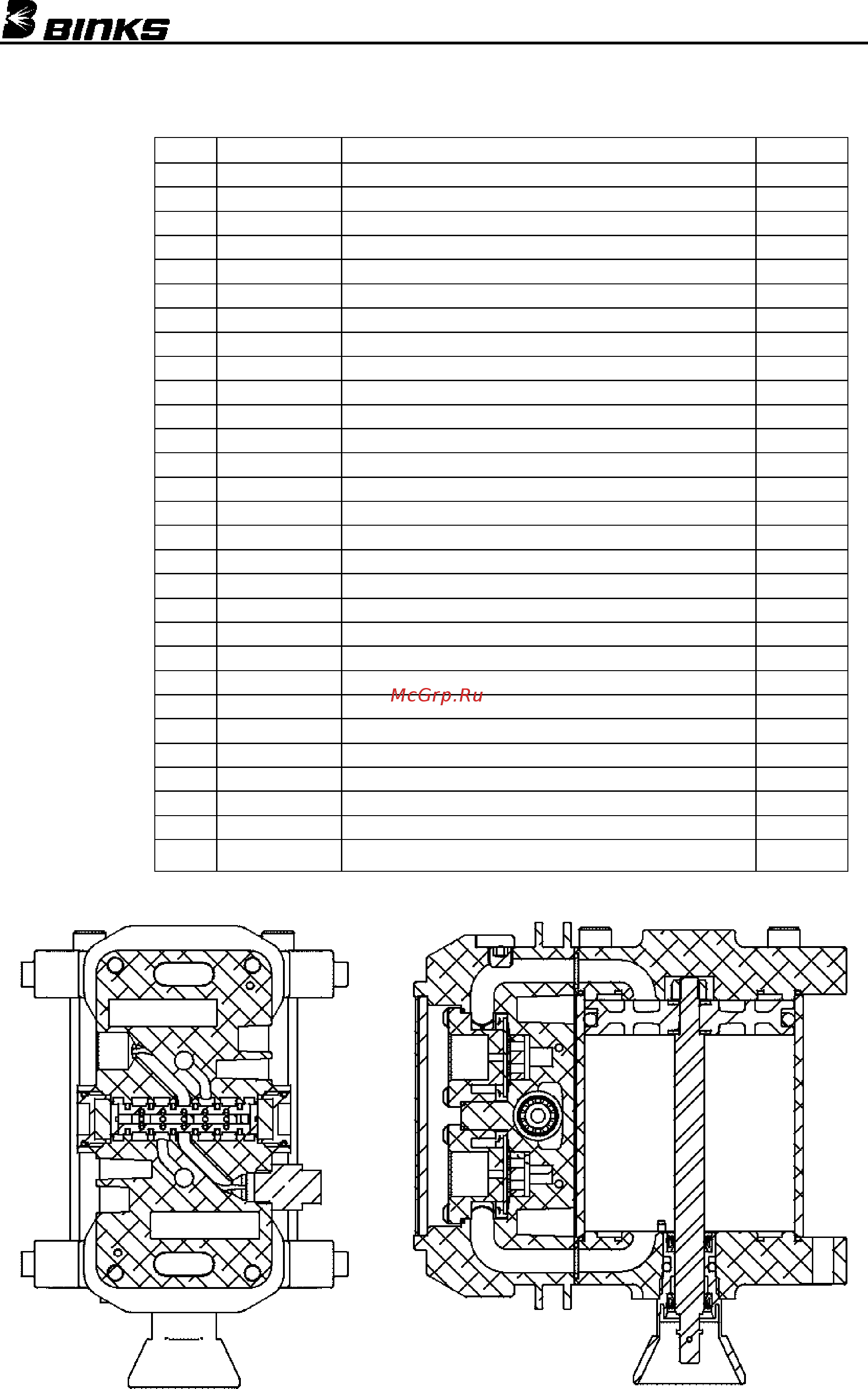

AX85 AIR MOTOR ASSEMBLY
ITEM
NO.
PART NUMBER DESCRIPTION
0115-01 0088
QTY.
1 0115-010023 EXHAUST COVER SCREEN 1
2 0115-010022 EXHAUST COVER 1
3 0115-010026 BUTTON HEAD CAP SCREW 4
4 0115-010073 BUTTON HEAD CAP SCREW 8
5 0115-010019 QUICK EXHAUST VALVE CAGE 2
6 0115-010021 +§ O-RING 2
7 0115-010020 + DIAPHRAGM 2
8 0115-010024 FLAT HEAD COUNTER SUNK CAP SCREW 4
9 0115-010097 VALVE BLOCK ASSEMBLY 1
10 0115-010107 PIPE PLUG 1
11 0115-010018 VALVE BLOCK END CAP 2
13 0115-010017 MAGNET 2
14 0115-010016 + BUMPER 2
15 0115-010015 SPOOL AND SLEEVE ASSEMBLY 1
16 0114-014774 SAFETY VALVE 1
17 0115-010049 +§ O-RING 4
18 0115-010051 +§ O-RING 4
19 0115-010037 + POPPET ASSEMBLY 2
20 0115-010004 UPPER END CAP MACHINING 1
21 0115-010029 SOCKET HEAD CAP SCREW 4
22 0115-010050 +§ CYLINDER SEAL, 85mm 2
23 0115-010003 CYLINDER, 85mm 1
24 0115-010096 LOCKNUT 1
25 0115-010036 +§ SEALING RING 1
26 0115-010035 FLAT WASHER 2
27 0115-010032 PISTON, 85mm 1
28 0114-014466 +§ PISTON SEAL, 85mm 1
29 0115-010034 MOTOR ROD 1
30 0115-010006 LOWER END CAP MACHINING 1
31 0115-010008 +
MOTOR ROD CARTRIDGE ASSEMBLY (INCLUDES SEALS)
1
+ Parts are included in 0115-010215 AX85 Repair Kit.
§ Parts are included in 0115-010217 AX85 Seal Kit.
