77-2907-EU
page 9 of 24

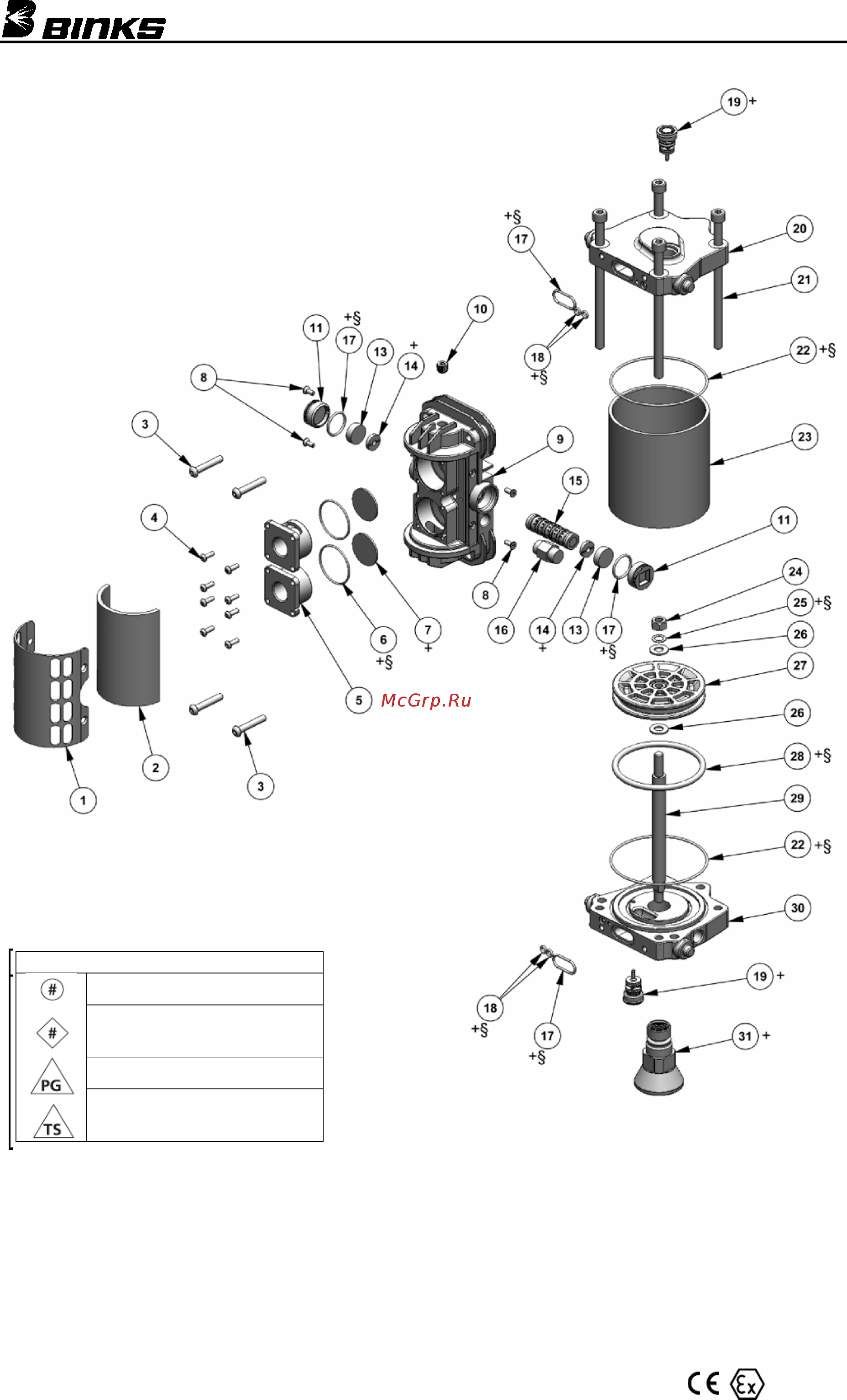

AX85 AIR MOTOR ASSEMBLY
+ Parts are included in 0115-01 0215 AX85 Repair Kit.
§ Parts are included in 0115-010217 AX85 Seal Kit.
MAINTENANCE SYMBOLS
ITEM NUMBER
DISASSEMBLY ORDER
(Reverse order for assembly)
PETROLEUM JELLY/GREASE
THREAD SEALANT
(PTFE tape)
АX85 ПНЕВМАТИЧЕСКИЙ ДВИГАТЕЛЬ
СИМВОЛЫ
НОМЕР ДЕТАЛИ
ПОСЛЕДОВАТЕЛЬНОСТЬ РАЗБОРКИ
(обратная послед-сть сборки)
ВАЗЕЛИН / СМАЗКА
РЕЗЬБОВОЙ ГЕРМЕТИК
(Лента ПТФЭ)
