Binks Raptor MXL432PU-T-ACG [16/24] 010256 check valve assembly
![Binks Raptor MXL432PU-T-ACG [16/24] 010256 check valve assembly](/views2/1548097/page16/bg10.png)
77-2907-EU
page 16 of 24

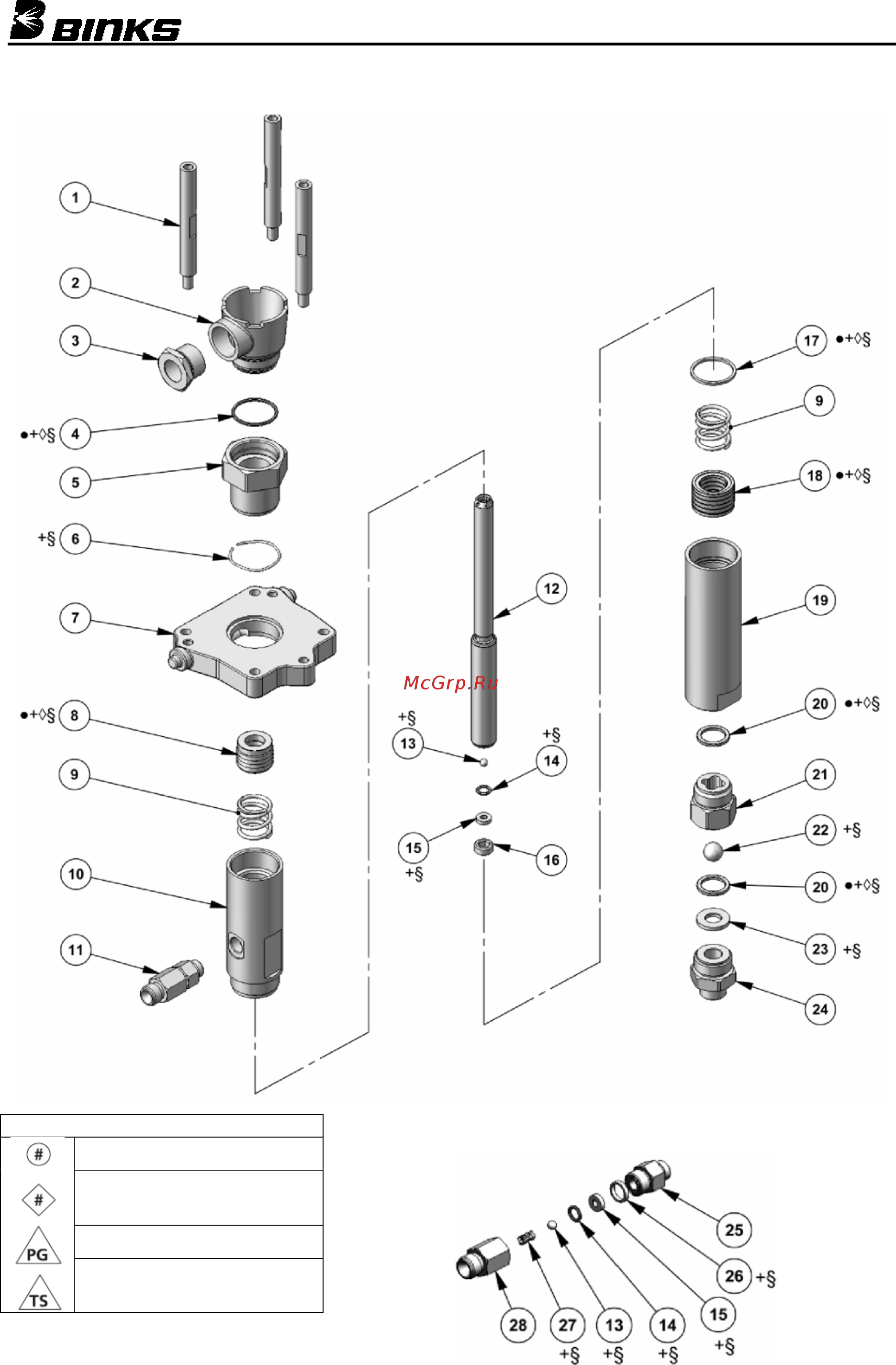

FX4 FLUID PUMP ASSEMBLIES (CHEVRON PACKINGS)
Models: 0115-010052 (PTFE/Leather Chevrons), 0115-010052-P (PTFE Chevrons)
0115-010256 CHECK VALVE ASSEMBLY
MAINTENANCE SYMBOLS
ITEM NUMBER
DISASSEMBLY ORDER
(Reverse order for assembly)
PETROLEUM JELLY/GREASE
THREAD SEALANT (PTFE tape)
• Parts are included in 0115-010221 Seal Kit (PTFE/Leather).
+ Parts are included in 0115-01 0222 Repair Kit (PTFE/Leather).
◊ Parts are included in 0115-010223 Seal Kit (PTFE).
§ Parts are included in 0115-010224 Repair Kit (PTFE).
Модели: 0115-010052 (ПТФЭ(Тефлон) /КОЖА), 0115-010052-P (ПТФЭ(Тефлон)
FX4 материальная секция
части включены в
части включены в
части включены в
части включены в
Ремкомплект (ПТФЭ/Кожа)
Ремкомплект (ПТФЭ/Кожа)
Ремкомплект (ПТФЭ)
Ремкомплект (ПТФЭ)
Контрольный клапан в сборе
СИМВОЛЫ
НОМЕР ДЕТАЛИ
ПОСЛЕДОВАТЕЛЬНОСТЬ РАЗБОРКИ
(обратная послед-сть сборки)
ВАЗЕЛИН / СМАЗКА
РЕЗЬБОВОЙ ГЕРМЕТИК
(Лента ПТФЭ)
