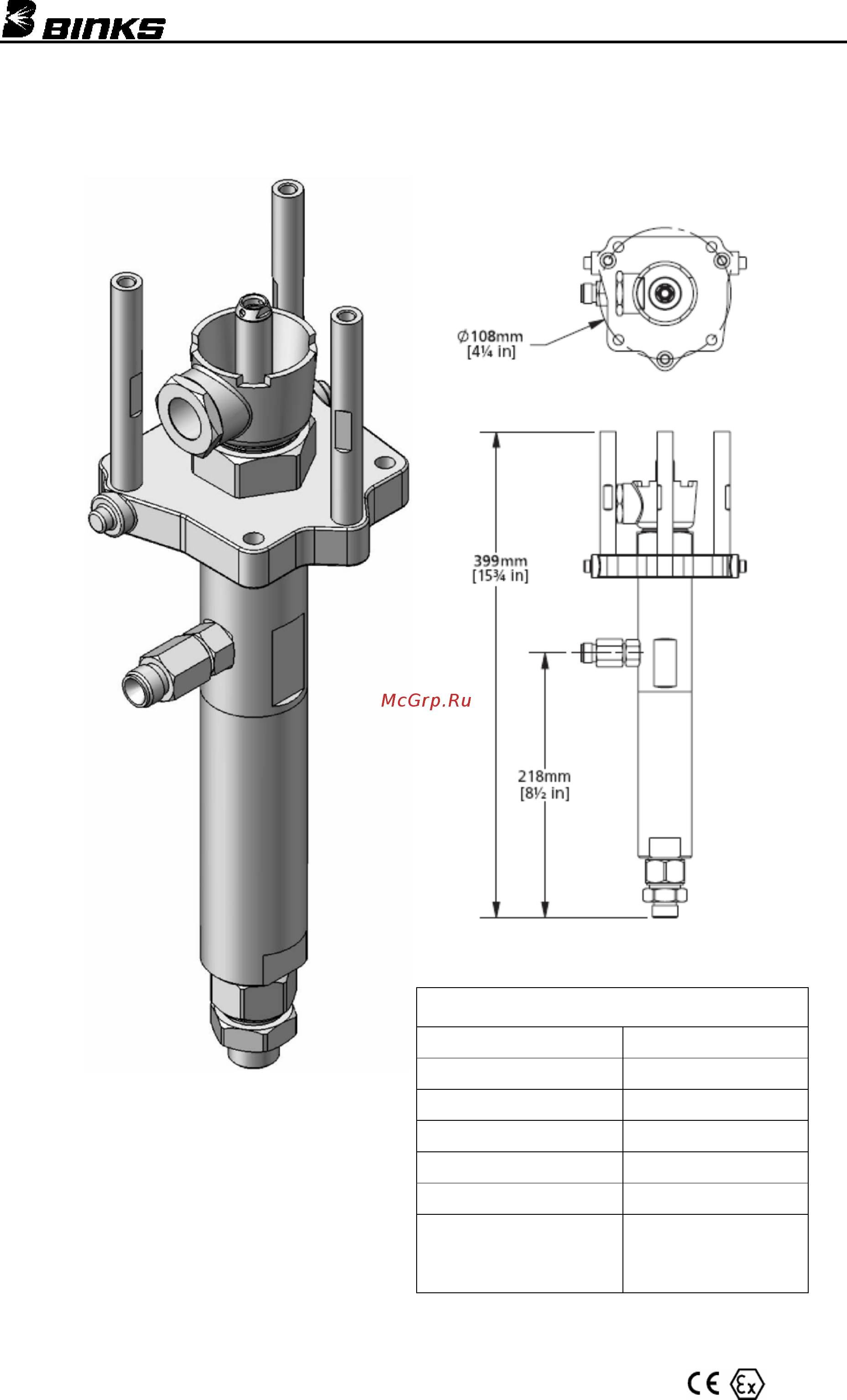

FX4 Fluid Pump Assemblies
Models: 0115-010052 (PTFE/Leather Chevrons), 0115-010052-P (PTFE Chevrons),
0115-010045 (UHMW U-Cups)
Patent Pending
SPECIFICATIONS
Maximum fluid pressure: 256 bar [3712 psi]
Displacement per cycle: 24 cc [0.8 oz]
Output @ 60 cycles/min: 1.4 L/m [0.4 gal/m]
Fluid inlet size: 1/2" NPS(m)
Fluid outlet size: 3/8" NPSM(m)
Weight: 3.7 kg [8.1 lbs]
Wetted parts materials of
construction:
Stainless Steel, Tungsten
Carbide, Hard Chrome,
PTFE, Polyethylene,
Leather
FX4 Материальная секция насоса
Модели: 0115-010052 (ПТФЭ(Тефлон) /КОЖА), 0115-010052-P (ПТФЭ(Тефлон),
0115-010045 (UHMW- Ультравысокомолекулярное П-образное уплотнение)
Патент
СПЕЦИФИКАЦИЯ
Макс. давление материала:
Производительность за цикл:
Производ-ть за 60 циклов/мин:
Соединение на вход материала
Соединение на выход материала
Вес:
Материалыб из которых
произведен:
Нерж. сталь,
Карбид вольфрама,
Хром, ПТФЭ, Полипропилен,
Кожа
