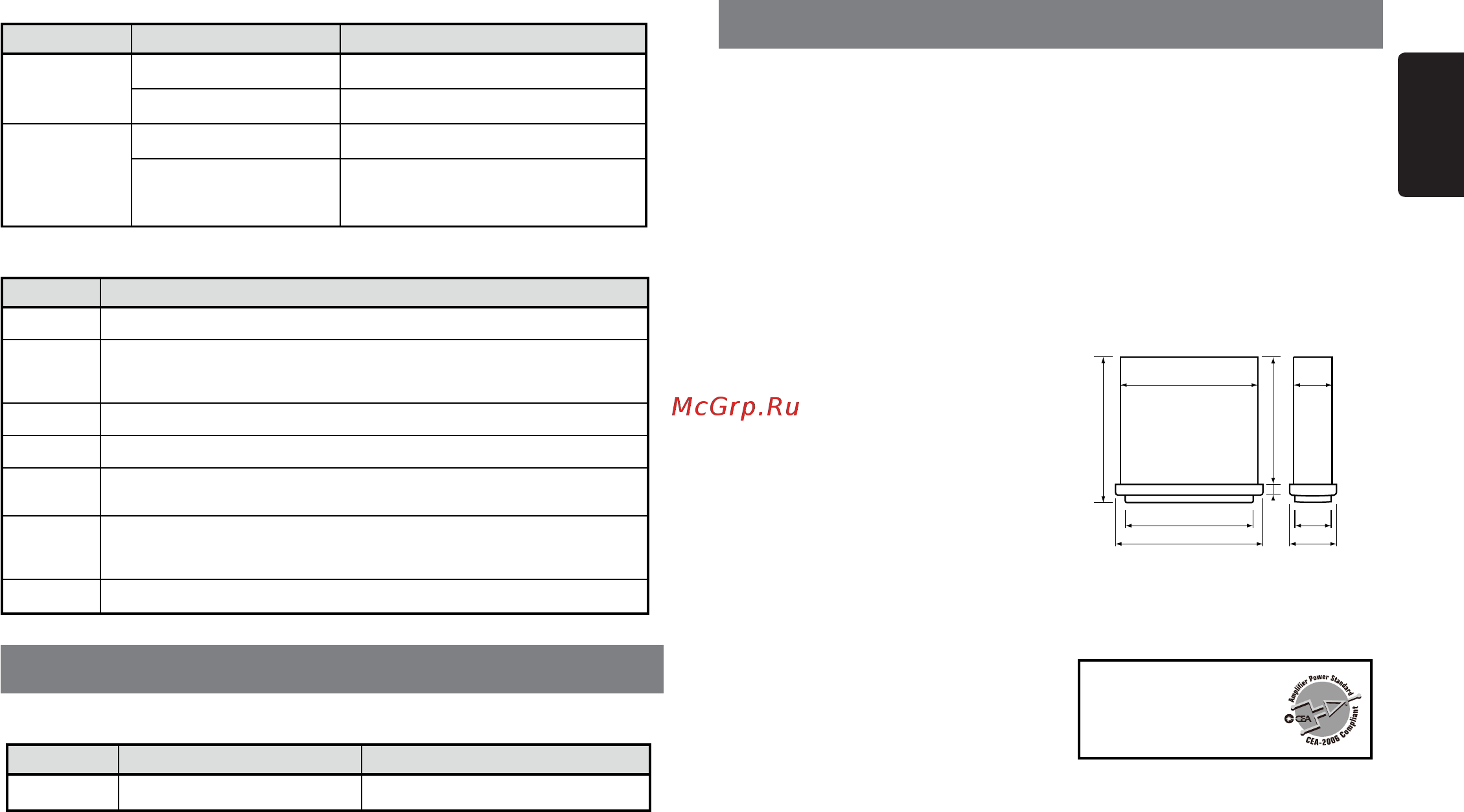

![Clarion M502 [15/55] Error displays](/views2/1552001/page15/bgf.png)
15
English
M502
Bluetooth
Problem Cause Measure
C a n n o t pair t h e
Bluetooth enabled
device with the car
audio system.
The device does not support the
proles required for the system.
Use another device to connect.
The Bluetooth function of the
device is not enabled.
Refer to the user manual of the device for how to
enable the function.
The audio quality
is poor after
connection with a
Bluetooth-enabled
device.
The internal microphone gain is
not set correctly.
Adjust the gain of the internal microphone in
System Setup.
The external microphone is
not set correctly nor properly
positioned.
Adjust the gain and position of the external
microphone.
For example, stick the microphone onto the
dashboard so it is close to the driver.
SiriusXM Advisory Messages
Message Description
CHEK TUNER
Check the SiriusXM tuner connection on the back of the unit to ensure that its correctly
connected.
CHK ANTENA
Ensure the SiriusXM antenna cable is connected to the SiriusXM tuner correctly.
Check the SiriusXM antenna wire for breaks or sharp bends. Replace the antenna if
necessary.
Press RESET located….. If the message remains, the antenna may have been damaged.
NO SIGNAL
The vehicle must be outside, and the antenna must have a clear view of the southern sky.
The magnetic antenna must be mounted on the outside of the vehicle for the best reception.
CHAN UNSUB
This channel is not included in your SiriusXM subscription plan.
Call 1-800-XM-RADIO (1-800-967-2346) to subscribe.
CH UNAVAIL
This channel is not a valid SiriusXM channel.
The channel number has been entered incorrectly, or the channel was removed from the
SiriusXM channel lineup
CH LOCKED
The selected channel has been locked by the parental controls, or a mature channel has
been selected.
A prompt to enter the unlock code will appear. Enter the unlock code as described on
page 10.
SUBSCRIPTN
UPDATED
An update to your SiriusXM subscription has been received by the SiriusXM tuner. Press
any button to continue.
6. ERROR DISPLAYS
Display Cause Measure
ERROR 2 Do not support iPod & iPhone.
Change another device.
* The head unit will return to RADIO mode.
If an error occurs, one of the following displays is displayed.
Take the measures described below to solve the problem.
If an error display other than the ones described above appears, press the [RESET] button. If the
problem persists, turn off the power and consult your store of purchase.
* When the [RESET] button is pressed, preset radio stations, titles, etc. stored in memory are kept.
FM Tuner
Frequency range: 87.9-107.9MHz
Usable sensitivity: 8dBμ
Frequency response: 30Hz-15kHz
Stereo separation: 30dB(1kHz)
Signal/noise ratio: >55dB
AM Tuner
Frequency range: 530-1710kHz
Usable sensitivity (S/N=20dB): 30dBμ
MP3/WMA mode
MP3 sampling rate: 8 kHz to 48 kHz
MP3 bit rate: 8 kbps to 320 kbps / VBR
WMA bit rate: 8 kbps to 320 kbps
Logical format: ISO9660 level 1,2
Joliet le system
USB
Specication: USB 1.0/2.0
Playable audio format:
MP3(.mp3): MPEG 1/2/Audio Layer-3
WMA(.wma): Ver 7/8/9.1/9.2
Bluetooth
Specication: Bluetooth Ver. 2.0+EDR
Prole: HFP (Hands-free Prole)
A2DP (Advanced Audio Distribution Prole)
AVRCP (AV Remote Control Prole)
PBAP (Phone Book Access Prole)
Send/Receive Sensitivity: Class 2
Audio Amplier
Maximum power output:
180W (45W x 4)
Speaker impedance: 4Ω (4 to 8Ω allowable)
Input
Audio input sensitivity:
High: 320mV (at 1V output)
Mid: 650mV (at 1V output)
Low: 1.3V (at 1V output)
(input impedance 10 kΩ or greater)
Aux-in level: ≤2V
7. SPECIFICATIONS
General
Power supply voltage:
14.4VDC (10.8 to 15.6V allowable),
negative ground
Fuse: 15A
Dimensions of the Main Unit:
188mm Width × 58mm Height × 190mm Depth
7-2/5(width) × 2-7/25(Height) × 7-12/25(Depth)
Weight of the Main Unit: 1.94lb. (0.88kg)
Dimensions of the Remote Control unit:
52mm Width × 7.5mm Height × 85.5mm Depth
2-3/64(Width) × 19/64(Height) × 3-11/32(Depth)
Weight of the Remote Control Unit:
0.77oz. (24g) (including battery)
Note:
• Specifications and design are subject
to c han ge without n oti ce for further
improvement.
Power Output:
19W x 4 Channels RMS
(4Ω@14.4V≤1% THD+N)
Signal to Noise Ratio:
83 dBA (reference: 1 W into 4 Ω)
6-2/3” 170mm
7-2/5”
188mm
2-7/25” 58mm
6-2/5” 163mm
1/2” 14 m
1-4/5” 46mm
2” 50mm
7” 178mm
7-12/25” 190mm
m
