18
English
M502

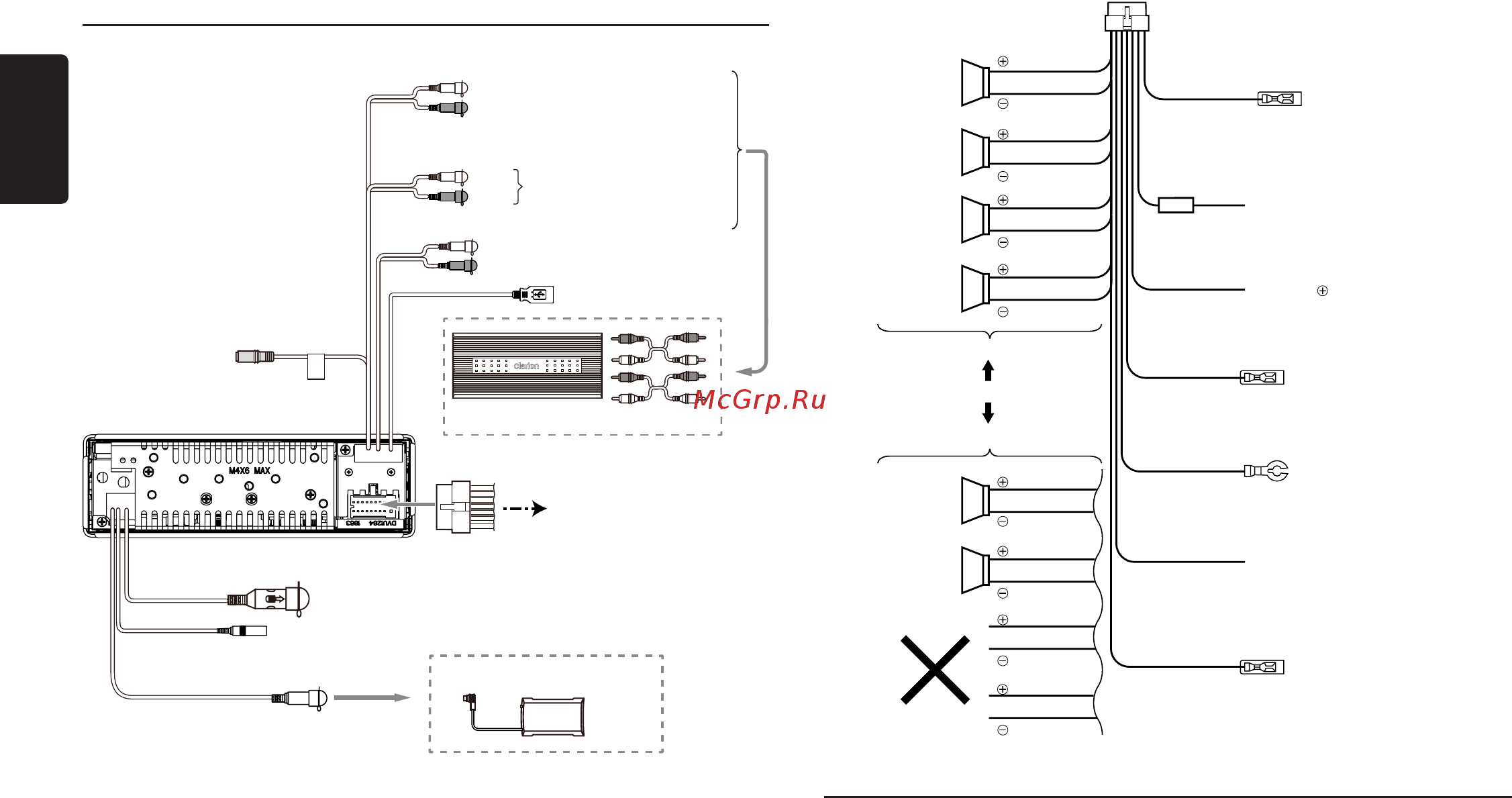

7) Wiring and Connections
Refer to next page
Antenna
Wired remotes (connect to external Wired Remote Control Unit)
(Black)
(Black)
Front audio output terminal
Black
Black
Gray
Red
White
USB cable (connect to USB
memory/iPod device)
White
Left
AUX L
AUX R
Right
Red
Red
External microphone
(RCB-199:Sold by
separately)
Rear audio output (Left) /Subwoofer output 1
Rear audio output (Right) /Subwoofer output 2
4 Channel Amplier
(Black)
(Black)
SiriusXM
SiriusXM Connect™ Vehicle Tuner to be
connected: Sold separately
• Connecting to the external amplier
External ampliers can be connected to the 4 channel RCA output connections.
Ensure that the connectors are not grounded or shorted to prevent damage to the
unit.
8) Connecting the accessories
16-Pin Connector Extension Lead
(attached to the source unit)
Yellow wire (Memory back-up lead)
Red wire (Power lead)
Blue/White wire (Amplier turn-on lead)
Black wire (Ground lead)
Orange/White wire (Illumination lead)
Blue wire (Auto antenna lead)
Connect to remote turn-on lead of amplier
Connect to vehicle chassis ground
Connect it to the car power supply terminal
for illumination
Connect it to the car power supply terminal
for antenna
Connect directly to battery
Accessory
12V
Not used.
Insulate each wire
Front Right
Gray
White
Purple
Green
Gray/Black
White/Black
Purple/Black
Green/Black
Front Left
1
5
A
Front Right
Gray
White
Purple
Green
Gray/Black
White/Black
Purple/Black
Green/Black
4-Speaker system
2-Speaker system
or
Rear Right
Rear Left
Front Left
Brown wire (Phone mute lead)
Connect to cellular phone mute lead.
MIC
