ABB 6800-74-104 Busch-Watchdog 180 [40/97] Zasada działania pol 40
![ABB 6800-74-104 Busch-Watchdog 180 [40/97] Zasada działania pol 40](/views2/1556080/page40/bg28.png)

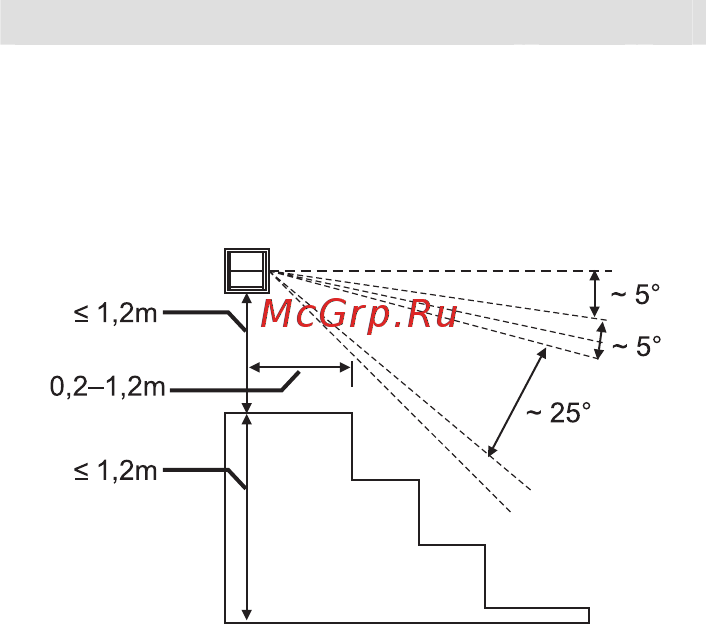

Zasada działania POL 40
Zakres wykrywalności typ 6800-xxx-10x(M)
(multisoczewka); przykład: Zastosowanie na klatce
schodowej
Miejsca montażu: Patrz poniższy przegląd tabelaryczny.
Rys. 4
