Ручная регулировка RUS 84

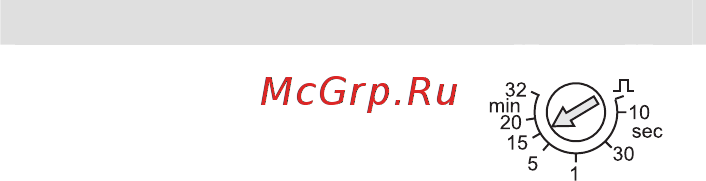

● Вращением поворотного
регулятора может быть
установлено желаемое время
задержки отключения (напр.
15 минут).
