Zasada działania POL 41

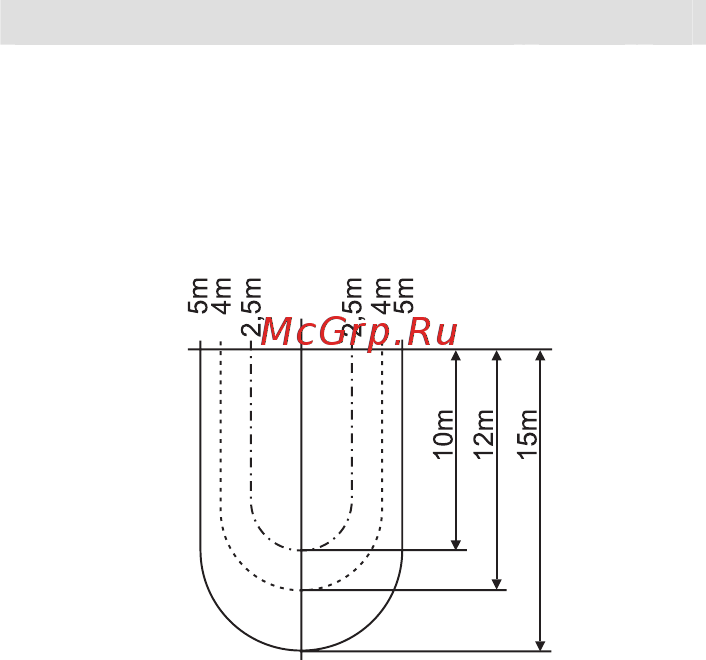

Zakres wykrywalności dla typu 6800-xxx-10x(M)
(multisoczewka); w zależności od wysokości montażu:
– wysokość 1,2 m: (10 m czołowo i 2,5 m bocznie)
– wysokość 2,0 m: (10 m czołowo i 4 m bocznie)
– wysokość 2,5 m: (15 m czołowo i 5 m bocznie)
Rys. 5
