Принцип действия RUS 68

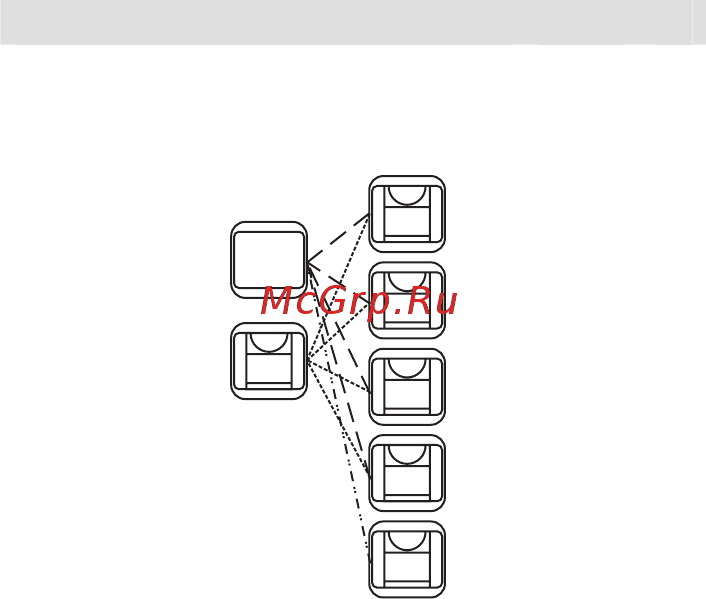

Возможные комбинации датчиков движения Busch-
Wächter
®
180 UP (рис. 1)
МОП-
транзистор
6804 U-101
Кнопка с НО
или НЗ
контактом
Универсальный
светорегулятор
6593 U
Универсальное
реле 6401 U-
10x
Вспомогател
ьный
механизм
6805 U
Универсальное
2-х канальное
реле 6402 U
Только
кнопка с НЗ
контактом
рис. 1
Реле
6812 U-101
