Możliwości ustawiania ręcznego POL 48
15 Możliwości ustawiania ręcznego
Typ 6810-21x-101
Te czujniki podtynkowe są ustawione
fabrycznie na następujące wartości
(koło nastawcze z tyłu):
– Czułość/ test

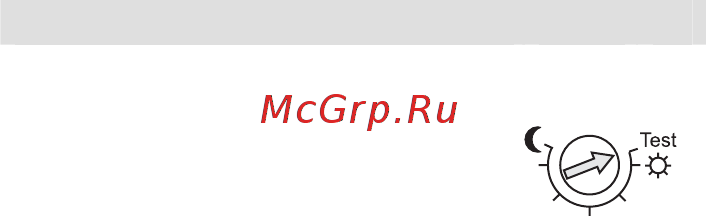

Rys. 6
Czułość (patrz rys. 6)
Zainstalowany czujnik zmierzchowy reguluje czułość
(światłoczułość), od której uruchamiane jest wykrywanie.
Poszczególne ustawienia:
– Symbol „Księżyc“: Włączanie tylko w ciemności.
– Symbol „Słońce“: Włączanie w każdym oświetleniu
– Położenie między obydwoma symbolami:
● Położenie ustalać przez wypróbowanie do chwili
uzyskania żądanej czułości.
– „Test“: Włączanie w każdym oświetleniu, ponieważ
czujnik zmierzchowy jest wyłączony (przy najkrótszym
opóźnieniu wyłączania ok. 2 sekund).
