Принцип действия RUS 69

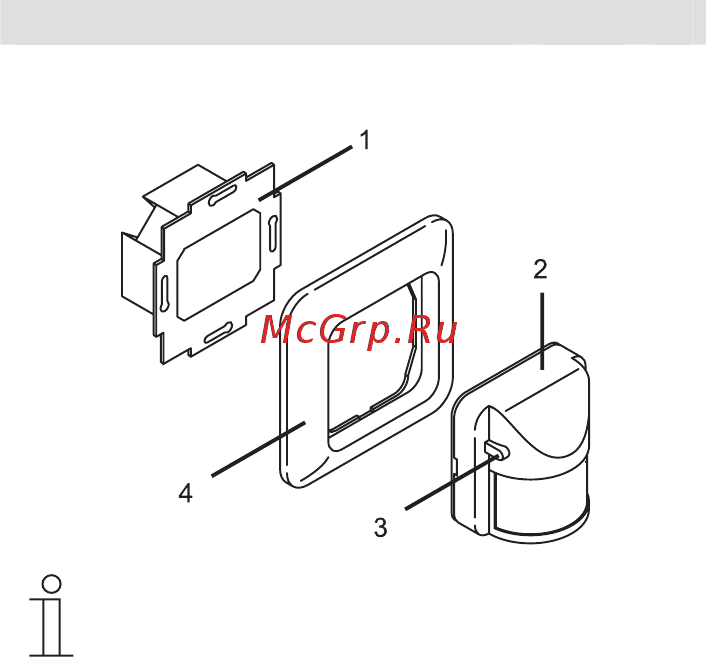

Схема сборки
рис. 2
Только датчики движения 6800-xxx-10x(M)
имеют движковый переключатель (поз. 3).
