Ручная регулировка RUS 79
24 Ручная регулировка
Артикул 6810-21x-101
Заводские установки датчиков
движения (поворотные регуляторы
на тыльной стороне датчика):
– уровень освещенности/тест
рис. 6

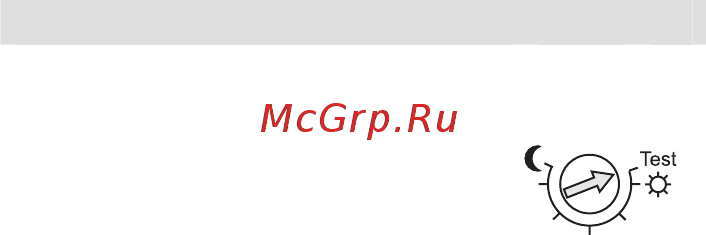

Уровень освещенности (см. рис. 6)
Встроенный датчик освещенности регулирует
заданное пороговое значение, при котором датчик
реагирует на движение. Возможные установки:
– «луна»: включение только в темноте
– «солнце»: включение при любой освещенности
– положение между обоими символами:
● экспериментируйте, пока заданные Вами установки
не будут отвечать Вашим требованиям.
