Możliwości ustawiania ręcznego POL 50
Typy 6800-xxx-10x(M)
Te czujniki podtynkowe są ustawione fabrycznie na
następujące wartości (koła nastawcze z tyłu):
–
Czułość/test i ustawienie czasu/ impuls krótkotrwały

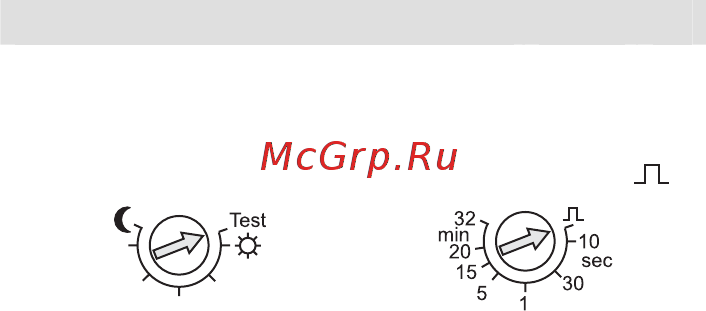

Rys. 6 Rys. 7
a. Czułość/test (patrz rys. 6)
Zainstalowany czujnik zmierzchowy reguluje czułość
(światłoczułość), od której uruchamiane jest wykrywanie.
Poszczególne ustawienia:
– Symbol „Księżyc“: Włączanie tylko w ciemności.
– Symbol „Słońce“: Włączanie w każdym oświetleniu
– Położenie między obydwoma symbolami:
● Położenie ustalać przez wypróbowanie do chwili
uzyskania żądanej czułości.
