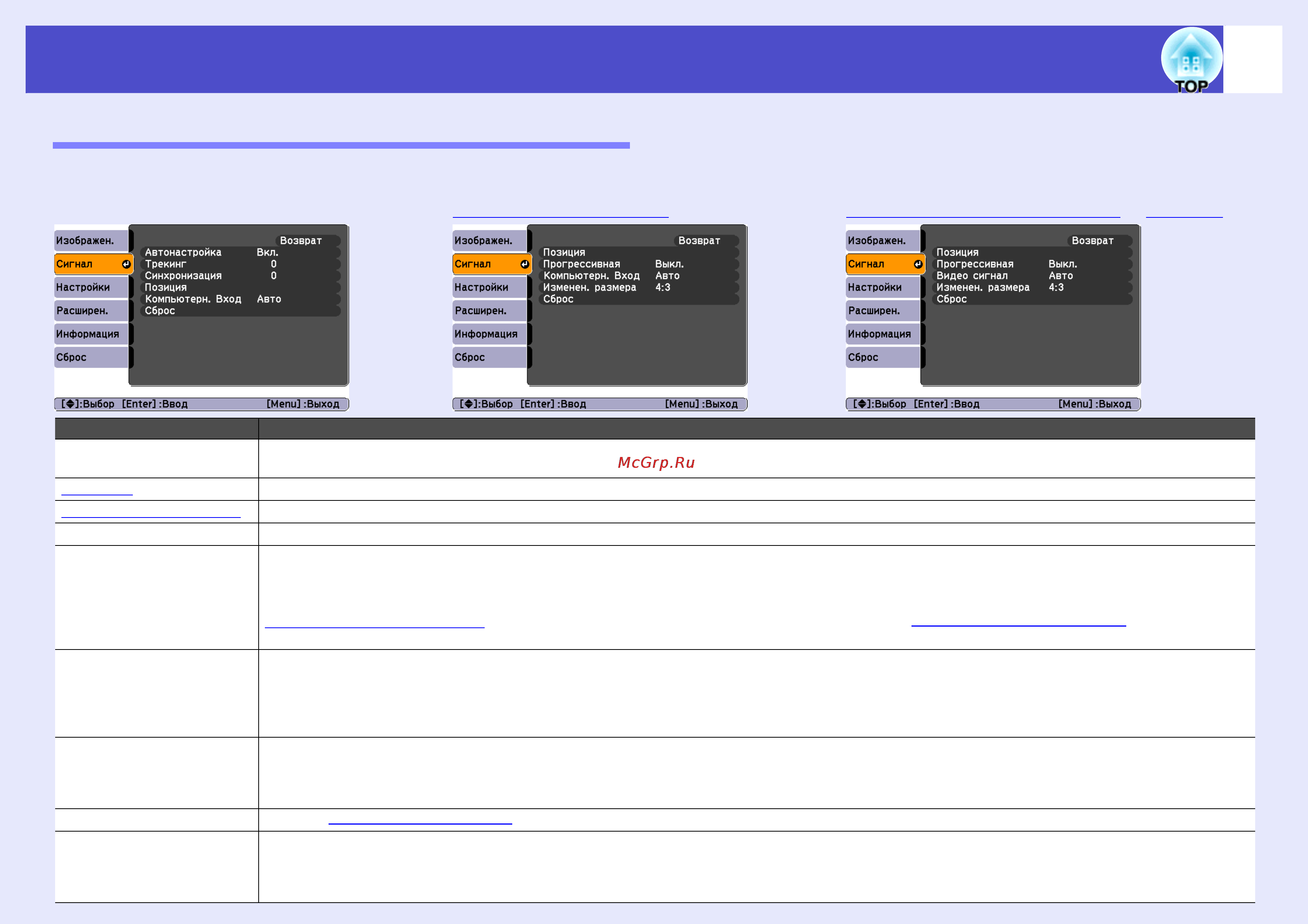

Список функций
Меню “Сигнал” (Сигнал)
Пункты, которые можно настроить, зависят от входного источника, который проецируется в данный момент. Настройки сохраняются
отдельно для каждого источника.
Подменю Функция
Auto Setup
(Автонастройка)
Указывает, нужно ли включать функцию автоматической оптимизации изображений при смене источника
изображения. Принимает значения “On (Вкл.)” (Вкл) или “Off (Выкл.)” (Откл). sстр.12
Трекингg Корректирует компьютерное изображение, если на нем появляются вертикальные полосы. sстр.12
Sync. (Синхронизация)
g
Корректирует компьютерное изображение, если на нем появляется мерцание, размытость и помехи. sстр.13
Position (Позиция) Перемещает изображение по горизонтали и по вертикали.
Прогрессивная (Коррекция возможна только при подаче сигналов компонентного видео (только 525i/625i), композитного
видеосигнала или сигнала S-Video.)
Off (Выкл.): IP-преобразование выполняется для каждого поля окна. Это лучший вариант для просмотра
движущихся изображений.
Чересстрочная разверткаg(Чересстрочные) сигналы (i) преобразуются в g прогрессивная разверткаg
(Прогрессивные) сигналы (p). Это значение лучше подходит для просмотра неподвижных изображений.
Computer Input
(Компьютерн. вход)
Выбирает входной сигнал в соответствии с тем, какое оборудование подключено к разъему “Computer”.
Если выбрано значение Auto (Авто) (Авто), входной сигнал выбирается автоматически в соответствии с
подключенным оборудованием.
Если выбрано значение Auto и цвета отображаются неправильно, выберите подходящий сигнал для
подключенного оборудования вручную.
Video Signal
(Видеосигнал)
(Коррекция возможна только в случаях, когда подается композитный видеосигнал или сигнал S-Video.)
Выбирает формат видеосигнала.
При использовании функции Auto сигналы изображения распознаются автоматически. Если выбрано значение Auto,
и при проецировании возникают помехи или изображение не появляется, выберите подходящий сигнал вручную.
Resize (Изменен. размера)
Задает формат изображенияg (Соотношение сторон) проецируемого изображения. sстр.21
Reset (Сброс)
Возвращает значения по умолчанию всем параметрам в меню “Signal” (Сигнал), за исключением параметра
“Computer Input” (Компьютерн. вход). Нажмите на кнопку [Enter] на пульте ДУ или на панели управления проектора.
Если вы хотите присвоить всем пунктам меню значения по умолчанию, воспользуйтесь командой All Reset
(Сбросить все). sстр.39
Компьютер/RGB Видео Компонентное видеоg Композитный видеосигналg/ S-Videog
