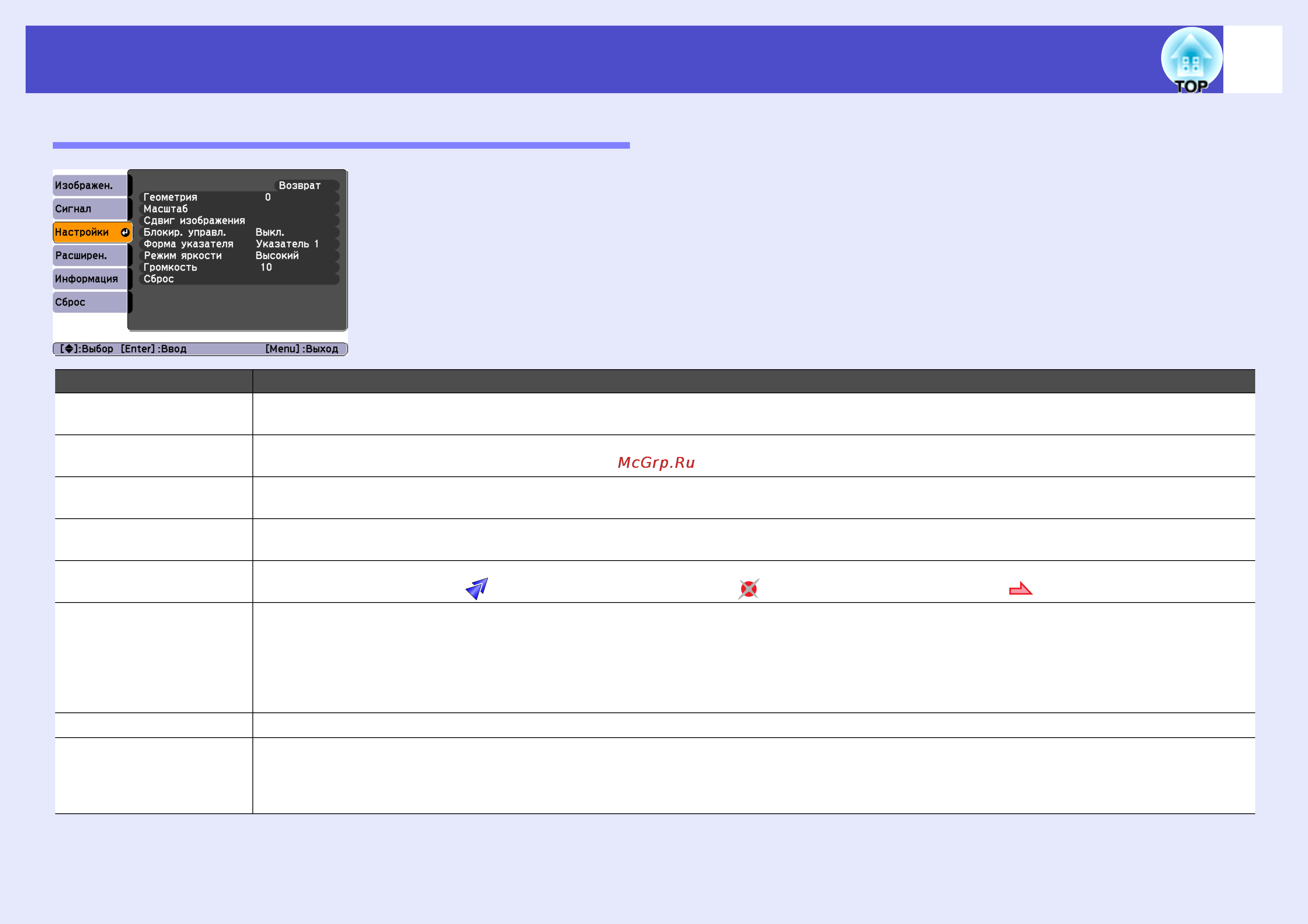

Список функций
Меню “Settings (Настройки)” (Настройки)
Подменю Функция
Keystone
(Гeometрия)
Корректирует вертикальное искажение трапеции изображений. sРуководство по быстрой установке
Zoom (Масштаб) Корректирует размер проецируемого изображения. sРуководство по быстрой установке
Wide: Larger Tele: Smaller
Image Shift (Сдвиг
изображения)
Измените положение изображения. sстр.16
Operation Lock
(Блокир. управл.)
Если выбрано значение “On (Вкл.)”(Вкл.), то на панели управления проектора не работают никакие кнопки,
кроме кнопки [Power] (Питание). sстр.29
Pointer Shape (Форма
указателя)
Позволяет выбрать форму указателя. sстр.22
Pointer 1 (Указатель 1): Pointer 2 (Указатель 2): Pointer 3 (Указатель 3):
Brightness Control
(Режим яркости)
Позволяет выбирать одно из двух значений яркости лампы.
Выберите Low (Ниже) (Низкая), если проецируемые изображения слишком яркие, например, при проецировании в
темной комнате или на небольшой экран.
Если выбрано значение Low (Ниже) (Низкая), яркость изображений понижается, но экономится электроэнергия и
снижается уровень шума, а также продлевается срок службы лампы. (Потребляемая мощность снижается на 35 Вт,
срок службы лампы продлевается в 1,5 раза)
Громкость Регулирует громкость. sстр.17
Reset (Сброс) Значения параметров меню “Settings” (Настройки), за исключением параметров “Image Shift” (Сдвиг
изображения) и “Zoom” (Масштабирование) возвращаются к значениям по умолчанию.
Если вы хотите присвоить всем пунктам меню значения по умолчанию, воспользуйтесь командой All Reset
(Сбросить все). sстр.39
