8
Названия элементов и их назначение

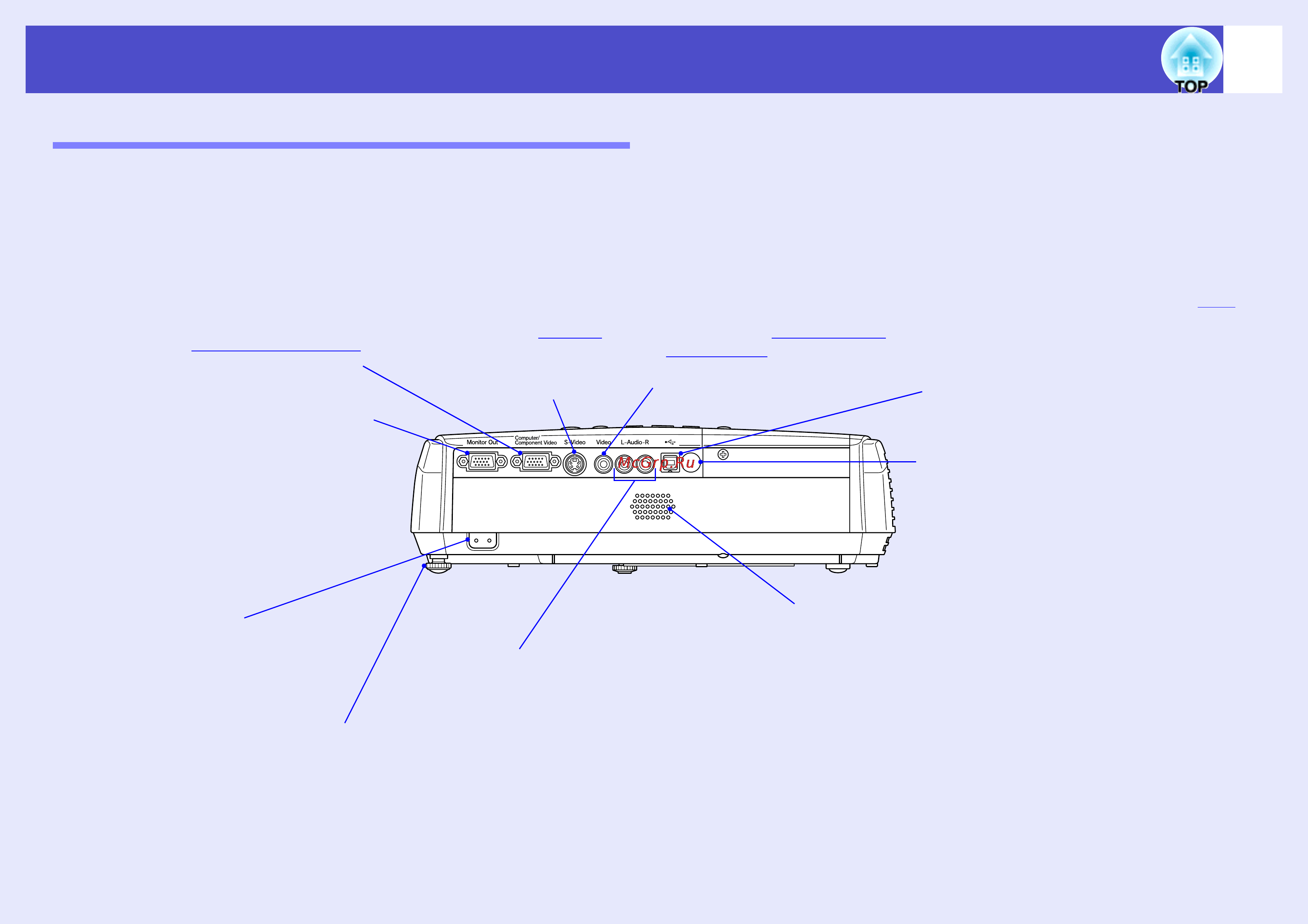

Вид сзади
• Область приема сигнала
пульта ДУ sРуководство по
быстрой установке
Принимает сигналы с пульта ДУ.
• Разъем питания
sРуководство по
быстрой установке
Подключите сюда шнур питания.
•
Разъем для подключения компьютера
s
Руководство по быстрой установке
Принимает входные аналоговые RGB-
видеосигналы от компьютера, RGB-
видеосигналы, компонентное видео
g
а также сигналы от других
видеоисточников.
• Разъём Video
sРуководство по
быстрой установке
Для входных композитный
видеосигналg сигналов,
подаваемых на проектор
от других видео-устройств.
• Разъём S-Video
sРуководство по
быстрой установке
Для входных S-Videog
сигналов, подаваемых на
проектор от других
видео-устройств.
• USB разъём sстр.24, стр.68
Предназначен для подключения
проектора к компьютеру через USB
g
кабель при использовании функции
беспроводной мыши.
Если проектор подключен к
компьютеру через USB-кабель,
проецировать изображения с
компьютера нельзя.
• Разъем Monitor Out (Выход на
монитор) sстр.63
Служит для вывода аналогового RGB-
сигнала или RGB видеосигнала от
источника, подключенного к разъёму
для подключения компьютера, на
внешний монитор. Эта функция
недоступна для сигналов от видео-
оборудования.
• Динамик
• Тыльная регулируемая ножка
• Аудиовход sРуководство по быстрой
установке
Вход для аудиосигналов от подключенного
оборудования.
При подключении двух и более аудиоустройств,
использующих один вход, следует использовать
устройство переключения аудиосигналов
оборудования. В противном случае, перед
подключением одного аудиоустройства другое
следует отключить.
