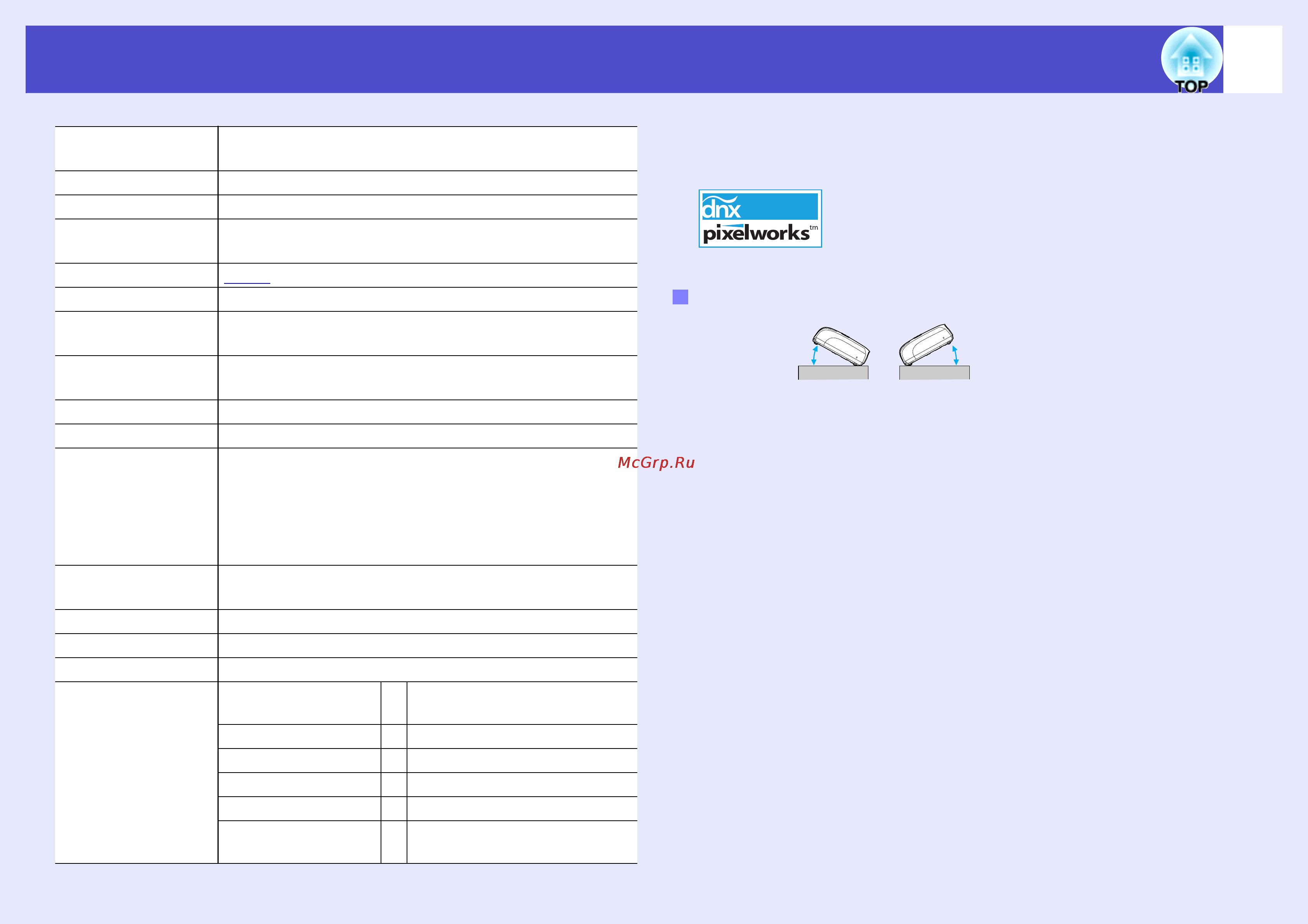

71
Технические характеристики
* USB-интерфейс соответствует стандарту USB 1.1.
Корректная работа разъема USB со всеми USB-совместимыми
устройствами не гарантируется.
При эксплуатации с наклоном более 30° проектор может быть
повреждён.
Наименование
изделия
Мультимедийный проектор EMP-S4
Габаритные размеры
327 (Ш) × 87 (В) × 247 (Г) мм (без ножек)
Размер панели 13 мм
Метод
отображения
Поликремниевая активная матрица на
тонкопленочных транзисторах (TFT)
Разрешение
SVGA
g
480 000 пикселов (800 (Ш)
×
600 (В) точек)
×
3
Фокусировка Ручная
Регулировка
масштаба
Электронная (прибл. 1:1.35)
Лампа
(источник света)
Лампа UHE, мощность 170 Вт, № модели:
ELPLP36
Макс. мощность звука
1 Вт моно
Громкоговоритель
1
Параметры
электросети
100 – 240 В перем. тока, 50/60 Гц, 2,9 – 1,2 A
Потребляемая мощность
Рабочий режим: 250 Вт (в районе 100 – 120 В)
240 Вт (в районе 220 – 240 В)
Режим ожидания : 5 Вт (в районе 100 – 120 В)
6 Вт (в районе 220 – 240 В)
Рабочая высота
над уровнем моря
от 0 до 2286 м
Рабочая температура
от +5 до +35°C (Без конденсации)
Температура хранения
от -10 до +60°C (Без конденсации)
Масса Примерно 2,6 кг
Разъемы Компьютер 1
15-контактный синий
миниразъем (розетка) D-Sub
S-Video 1 4-контактный Mini DIN
Video (Видео) 1 Штекер RCA
Аудиовход 1 Штекер RCA × 2 (Л, П)
USB* 1 Разъем USB (тип B)
Monitor Out (Выход
на монитор):
1
15-контактный черный
миниразъем (розетка) D-Sub
Угол наклона
Стандарты безопасности
США
UL60950-1
Канада
CSA C22.2 No.60950-1
ЕС
Директива по
низковольтному оборудованию
(73/23/EEC)
IEC/EN60950-1
Стандарты EMC
США
FCC, Часть 15B, Класс B (DoC)
Канада
ICES-003, класс B
ЕС
Директива по
электромагнитной совместимости
(89/336/EEC)
EN55022, класс B
EN55024
IEC/EN61000-3-2
IEC/EN61000-3-3
Австралия / Новая Зеландия
AS/NZS CISPR 22:2002, класс B
В данном проекторе используются микросхемы
Pixelworks DNX
TM
.
0 - 30° 0 - 30°
