Проверка вывода изображений на внешний монитор (Вывод на монитор)
Во время проведения презентации и т.п. вы можете контролировать
проецирование изображений, подаваемых с компьютера
аналоговыми RGB сигналами и сигналами RGB Видео на внешнем
дисплее, подключенном к раъему “Computer/Component Video”
(Компьютер/Компонентное видео).
•Компонентный видеосигнал, сигналы S-Video и
изображения компонентного видеосигнала
нельзя выводить на внешний монитор.
•Результат коррекции трапеции, меню
конфигурации и меню справки не
отображаются на внешнем мониторе.

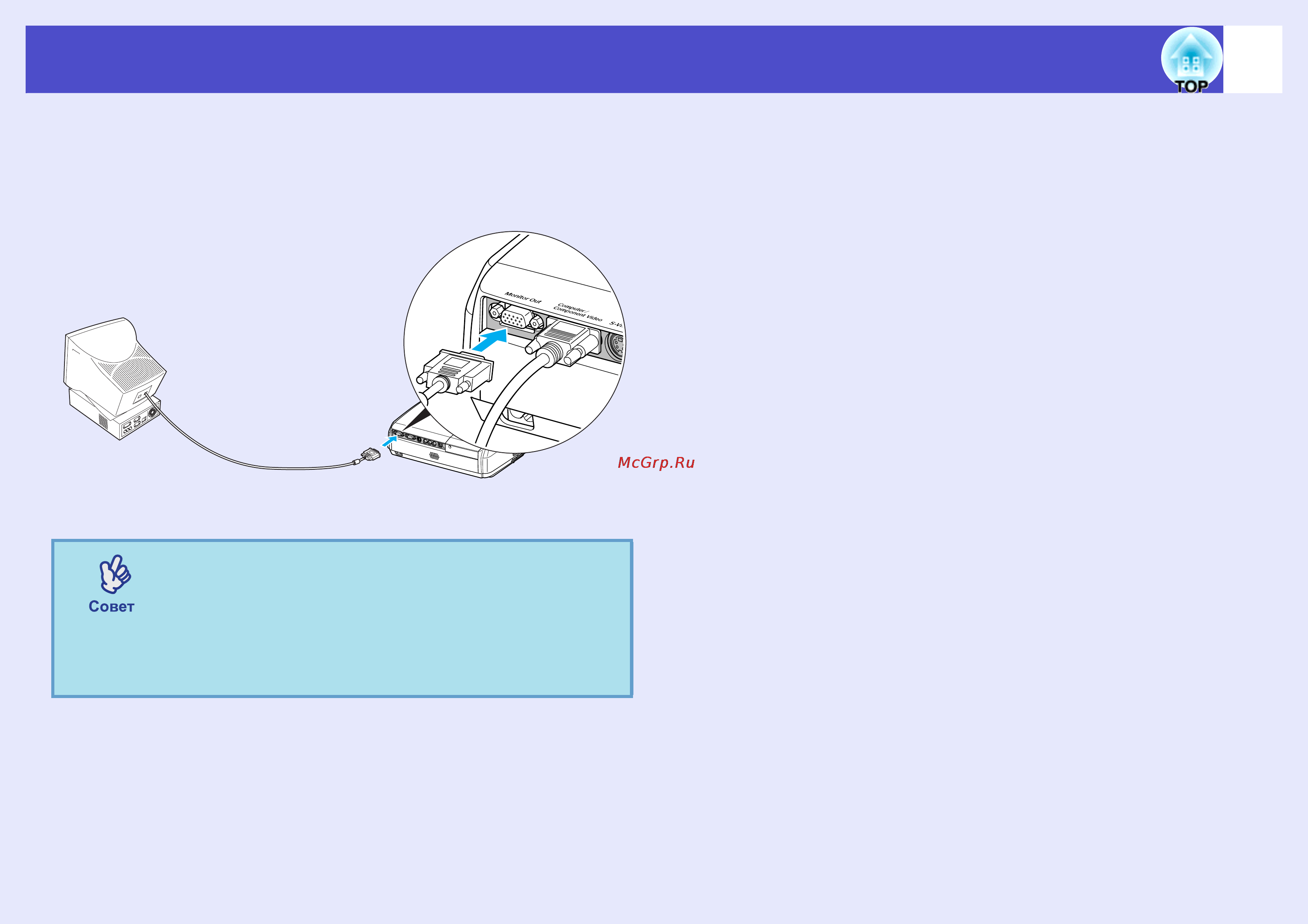

Кабель, прилагаемый
к монитору
К разъaему [Monitor Out]
(черный)
Разъем для
подключения
монитора
