7
Названия элементов и их назначение

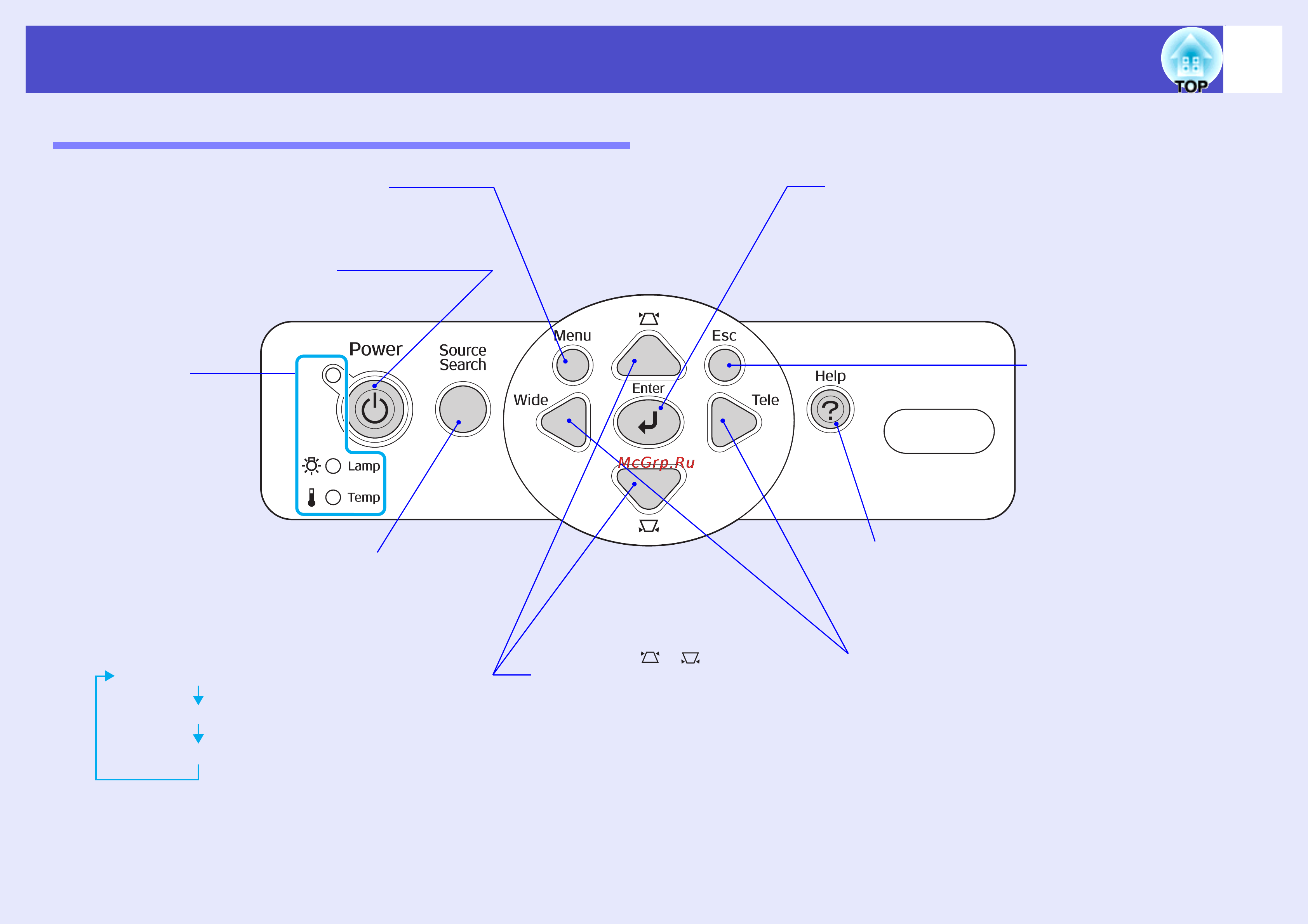

Панель управления
• Кнопка [Power] (Питание)
sРуководство по быстрой установке
Включает и выключает
питание проектора.
• Кнопка [Help] (Справка) sстр.41
Отображает и закрывает окно справки, в
котором отображается метод устранения
неисправности.
• Кнопка [Menu] (Меню) sстр.32
Отображает или скрывает меню
конфигурации.
• Кнопка [Esc]
(Отмена) sстр.32
Останавливает
работающую в данный
момент функцию.
Когда открыто меню
конфигурации,
отображает предыдущий
экран или меню.
• Кнопка [Source Search] (Поиск
источника) sстр.18
Служит для автоматического поиска и
проецирования входного сигнала передачи
изображения с подключенного оборудования.
Разъем для подключения компьютера
Разъём S-Video
Разъём Video
• Кнопка [Enter] (Ввод) sстр.12, стр.32
Служит для автоматической настройки
оптимального отображения аналоговых
изображений RGB с компьютеров и RGB Видео.
Когда отображается меню конфигурации или окно
справки, с помощью этих кнопок выбираются
элементы меню и значения параметров.
• Кнопка [] []
sРуководство по
быстрой установке, стр.32
Нажимайте эти кнопки, чтобы
исправить трапецеидальное
искажение.
Когда отображается меню
конфигурации или окно справки,
с помощью этих кнопок
выбираются элементы меню и
значения параметров.
•
Кнопка [Wide] [Tele]
s
Руководство по быстрой установке,
стр.32
Регулирует размер изображения. Когда
отображается меню конфигурации или окно
справки, с помощью этих кнопок выбираются
элементы меню и значения параметров.
•
Индикаторы
состояния
s
стр.43
Состояние проектора
определяется по
цвету и режиму
работы (мигает или
горит постоянно)
индикаторов.
