130BA391.12
RELAY 1 RELAY 2
06 05 04 03 02 01
DC+

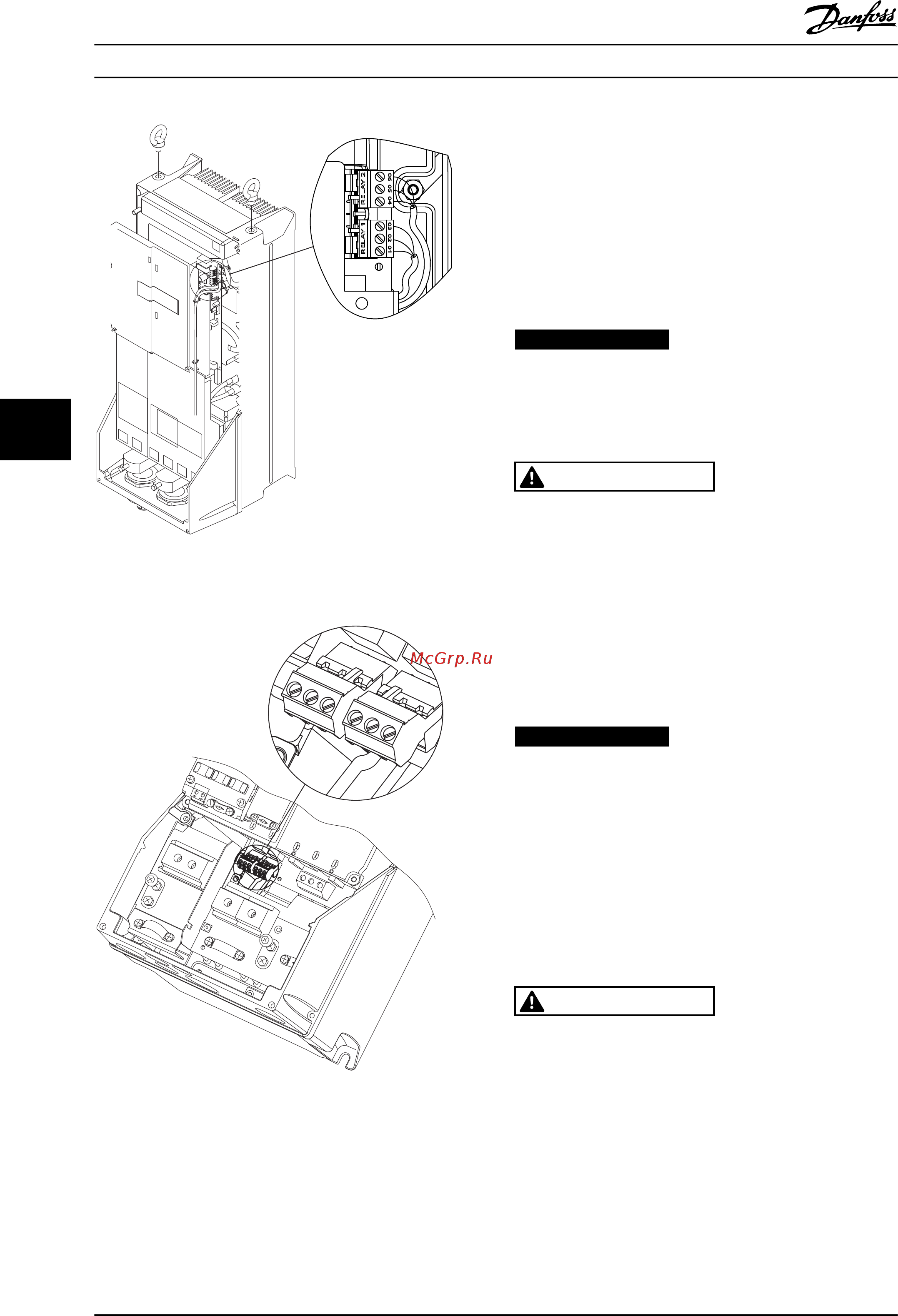

Рисунок 6.37 Клеммы для подключения реле
(корпуса
типа C1 и C2).
311
130BA215.10
RELAY 1
RELAY 2
9
9
6
03 02 01
90 05 04
Рисунок 6.38 Клеммы для подключения реле
(корпуса
типа A5, B1 и B2).
6.2 Предохранители и автоматические
выключатели
6.2.1 Предохранители
Для защиты на случай поломки компонента внутри
преобразователя частоты (первая неисправность)
рекомендуется использовать предохранители и/или
автоматические выключатели на стороне питания.
УВЕДОМЛЕНИЕ
Использование предохранителей и/или
автоматических
выключателей на стороне питания
является обязательным для соответствия IEC 60364
(CE) и NEC 2009 (UL).
ВНИМАНИЕ!
Персонал и имущество должны быть защищены от
последствий
поломки внутренних компонентов
преобразователя частоты.
Защита параллельных цепей
Чтобы
защитить установку от перегрузки по току и
пожара, все параллельные цепи в установке,
коммутационные устройства, машины и т. д. должны
иметь защиту от короткого замыкания и перегрузки по
току в соответствии с государственными/
международными правилами.
УВЕДОМЛЕНИЕ
Представленные рекомендации не охватывают защиту
параллельных цепей по UL.
Защита от короткого замыкания
Для
защиты обслуживающего персонала и имущества в
случае поломки компонента в преобразователе частоты
компания Danfoss рекомендует применять указанные
ниже предохранители/автоматические выключатели.
6.2.2 Рекомендации
ВНИМАНИЕ!
Несоблюдение приведенных рекомендаций может в
случае
неисправности подвергнуть рискам персонал,
а также привести к повреждению привода и иного
оборудования.
Электрический монтаж Руководство по проектированию
110 Danfoss A/S © Вер. 06/2014 Все права защищены. MG11BC50
