Управление полосой
В
системах каскадного управления, чтобы избежать
частой коммутации насосов, имеющих фиксированную
скорость, нужное давление системы обычно
поддерживается в некоторой полосе (интервале), а не
на постоянном уровне. Необходимая полоса для работы
обеспечивается полосой каскадирования. Когда
происходит сильное и быстрое изменение давления в
системе, полоса блокирования блокирует полосу
каскадирования, предотвращая немедленную реакцию
на кратковременное изменение давления. Можно
запрограммировать таймер полосы блокирования на
предотвращение каскадирования до тех пор, пока не
стабилизируется давление в системе и не установится
нормальное регулирование.
Если в то время, когда каскадный контроллер включен
и работает нормально, преобразователь частоты выдает
аварийный сигнал отключения, напор в системе
поддерживается путем включения и выключения
насосов с фиксированной скоростью. Чтобы
предотвратить частое включение и выключение и
свести к минимуму колебания давления, вместо полосы
каскадирования используется более широкая полоса
фиксированной скорости.
7.1.9 Каскадирование насосов с
чередованием
ведущего насоса

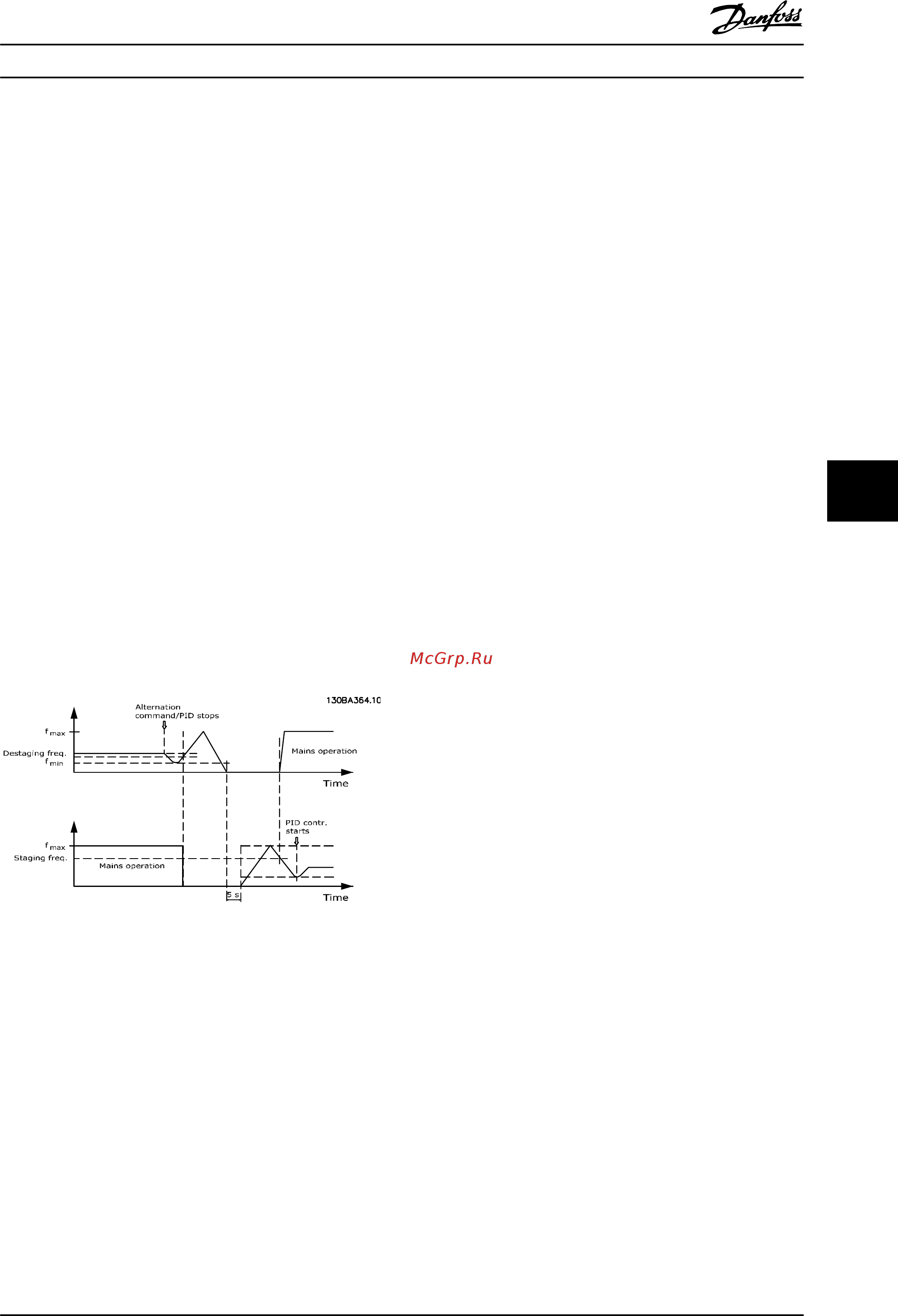

Рисунок 7.8 Каскадирование насосов с чередованием
ведущего
насоса
При разрешенном чередовании ведущего насоса
осуществляется
управление не более чем двумя
насосами. По команде чередования ведущий насос
разгоняется до минимальной частоты (f
мин.
) и, после
некоторой задержки, до максимальной частоты (f
макс.
).
Когда ведущий насос достигает частоты выключения,
насос с фиксированной скоростью отключается
(удаляется из каскада). Ведущий насос продолжает
разгоняться, а затем замедляется до останова, и оба
реле размыкаются.
После некоторой задержки реле насоса с
фиксированной
скоростью замыкается (включается), и
этот насос становится ведущим. Новый ведущий насос
разгоняется до максимальной скорости, а затем
замедляется до минимальной скорости. При замедлении
и достижении частоты каскадирования прежний
ведущий насос подключается к питающей сети в
качестве нового насоса с фиксированной скоростью.
Если ведущий насос уже работает при минимальной
частоте (f
мин.
) в течение запрограммированного
промежутка времени вместе с насосом, имеющим
фиксированную скорость, этот ведущий насос оказывает
малое влияние на систему. Когда запрограммированное
время таймера истекает, ведущий насос выводится, что
позволяет избежать проблем, связанных с циркуляцией
нагретой воды.
7.1.10 Состояние и работа системы
Если ведущий насос переходит в режим ожидания, это
отображается
на ЖК -дисплее. Ведущий насос можно
чередовать и в режиме ожидания.
Когда приведен в действие каскадный контроллер,
рабочее состояние каждого насоса и каскадного
контроллера отображается на ЖК-дисплее.
Отображается следующая информация:
•
Состояние насосов — путем считывания
состояния реле, соответствующих каждому
насосу. Дисплей показывает насосы, которые
запрещены, отключены, работают от
преобразователя частоты или работают от
сети/пускателя двигателя.
•
Состояние каскада — путем считывания
состояния каскад-контроллера. Дисплей
показывает, когда каскад-контроллер отключен,
все насосы выключены и аварийный сигнал
остановил все насосы, все насосы работают,
насосы с фиксированной скоростью
каскадированы/декаскадированы, и происходит
чередование ведущего насоса.
•
Декаскадирование, которое в отсутствие
потока обеспечивает индивидуальный останов
всех насосов с фиксированной скоростью,
осуществляется до тех пор, пока состояние
отсутствия потока не прекратится.
Примеры применения Руководство по проектированию
MG11BC50 Danfoss A/S © Вер. 06/2014 Все права защищены. 145
