Средства и функции защиты
•
Электронная
тепловая защита
электродвигателя от перегрузки.
•
Контроль температуры радиатора
обеспечивает отключение преобразователя
частоты при достижении температуры
95 °C ±5 °C. Сброс защиты от перегрева
невозможно осуществить до тех пор, пока
температура радиатора не станет ниже 70 °C
±5 °C (пояснение: такие температуры могут
отличаться для разных типоразмеров по
мощности, корпусов и т. п.). имеет функцию
автоматического снижения номинальных
характеристик, предотвращающую нагрев
радиатора до 95 °C.
•
Преобразователь частоты защищен от
короткого замыкания клемм двигателя U, V, W.
•
При потере фазы сети питания
преобразователь частоты отключается или
выдает предупреждение (в зависимости от
нагрузки).
•
Отслеживание напряжения промежуточной
цепи обеспечивает отключение
преобразователя частоты при значительном
понижении или повышении напряжения
промежуточной цепи.
•
Преобразователь частоты защищен от
короткого замыкания на землю клемм
двигателя U, V, W.
9.3 Кпд
КПД преобразователя частоты (η
VLT
)
Нагрузка
преобразователя частоты мало влияет на его
КПД. Обычно КПД при номинальной частоте двигателя
f
M,N
постоянен, даже при изменении величины
крутящего момента на валу двигателя в пределах от 100
до 75 % номинального момента, т.е. в случае частичных
нагрузок.
Это также означает, что кпд преобразователя частоты
не меняется даже при выборе других характеристик U/f.
Однако характеристики U/f влияют на КПД двигателя.
Кпд несколько снижается при задании частоты
коммутации выше 5 кГц. КПД также немного
уменьшается при напряжении питающей сети 480 В.
Расчет КПД преобразователя частоты
При
определении КПД преобразователя частоты для
различных скоростей и нагрузок используйте
Рисунок 9.2. Коэффициент на этой диаграмме нужно
умножить на удельный КПД, указанный в таблицах
технических характеристик.
1.0
0.99
0.98
0.97
0.96
0.95
0.93
0.92
0% 50% 100% 200%
0.94
Relative Eciency
130BB252.11
1.01
150%
% Speed
100% load 75% load 50% load 25% load

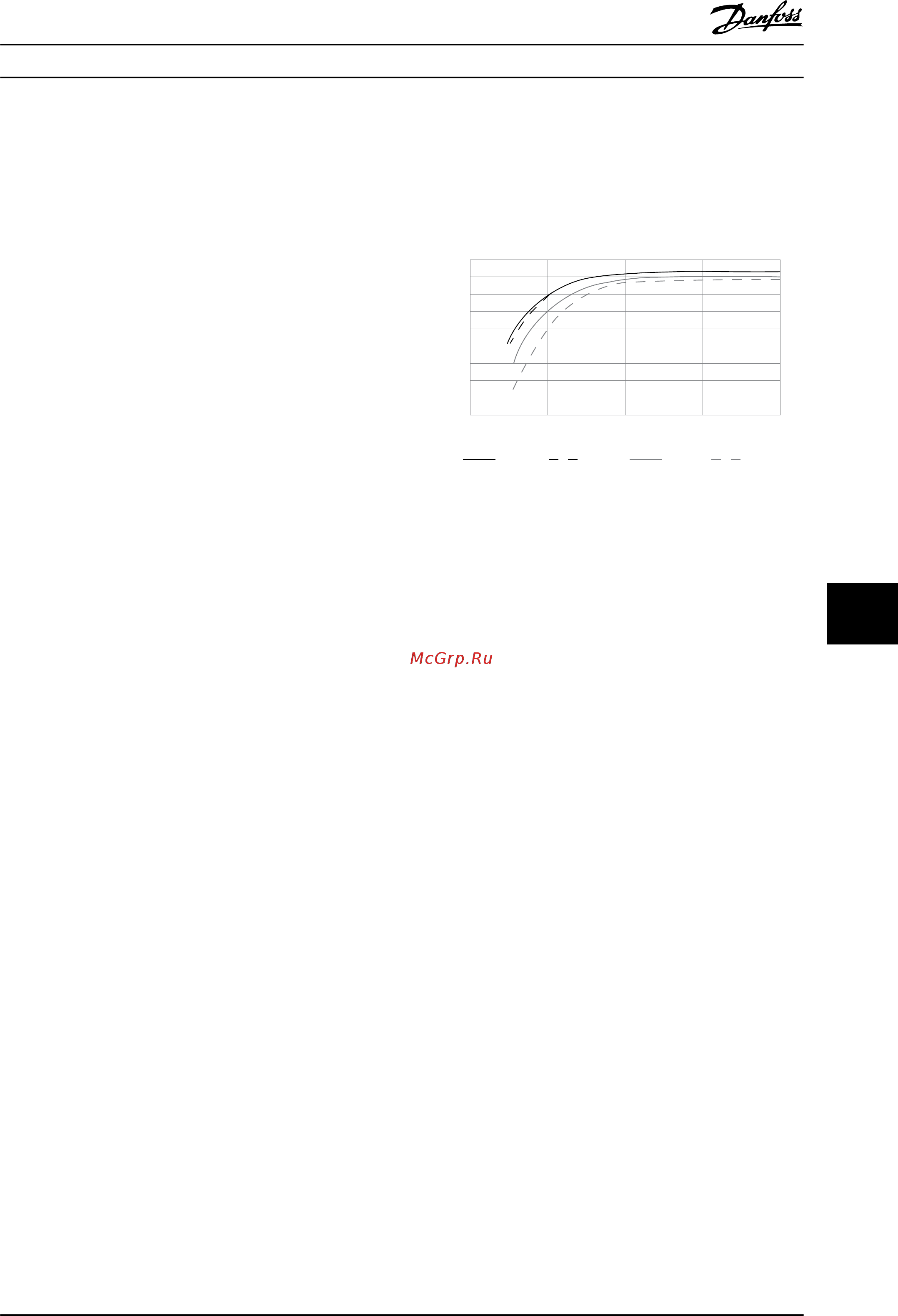

Рисунок 9.2 Типичные кривые КПД
Пример: предположим, что преобразователь частоты на
22
кВт, 380–480 В пер. тока работает с нагрузкой 25 %
при скорости 50 %. На графике видно значение 0,97, а
номинальный КПД для преобразователя частоты 22 кВт
составляет 0,98. Фактическая эффективность равна: 0,97
x 0,98 = 0,95.
КПД двигателя (η
ДВИГ.
)
КПД двигателя, подключенного к преобразователю
частоты, зависит от уровня намагничивания. Обычно
КПД почти так же высок, как и при питании двигателя
непосредственно от сети. КПД двигателя зависит от его
типа.
В диапазоне крутящего момента 75–100 % от
номинального, кпд двигателя практически постоянен
как при работе от преобразователя частоты, так и при
питании непосредственно от сети.
У маломощных двигателей влияние на КПД
характеристик U/f незначительно. В то же время для
двигателей мощностью 11 кВт и выше имеется
существенный выигрыш.
Частота коммутации на КПД маломощных двигателей
обычно не влияет. Для двигателей мощностью 11 кВт и
выше кпд увеличивается (на 1–2 %). Это происходит
потому, что при высокой частоте коммутации ток
двигателя имеет почти идеальную синусоидальную
форму.
Общие технические требовани... Руководство по проектированию
MG11BC50 Danfoss A/S © Вер. 06/2014 Все права защищены. 185
