Danfoss VLT HVAC Drive FC-102P250T4 [142/220] Задание от потенциометра
![Danfoss VLT HVAC Drive FC-102P250T4 [142/220] Задание от потенциометра](/views2/1559651/page142/bg8e.png)
7.1.3 Задание от потенциометра
Задание напряжения потенциометром.
3-15
Источник задания 1 [1] = Аналоговый вход
53
6-10 Клемма 53, низкое напряжение = 0 В
6-11 Клемма 53, высокое напряжение = 10 В
6-14 Клемма 53, низкое зад./обр. связь =
0 об/мин
6-15 Клемма 53, высокое зад./обр. связь =
1500 об/мин
Переключатель S201 = OFF (Выкл.) (U)
130BA287.10
555039 42 53 54
Speed RPM
P 6-15
1 kW
+10V/30mA
Ref. voltage
P 6-11 10V

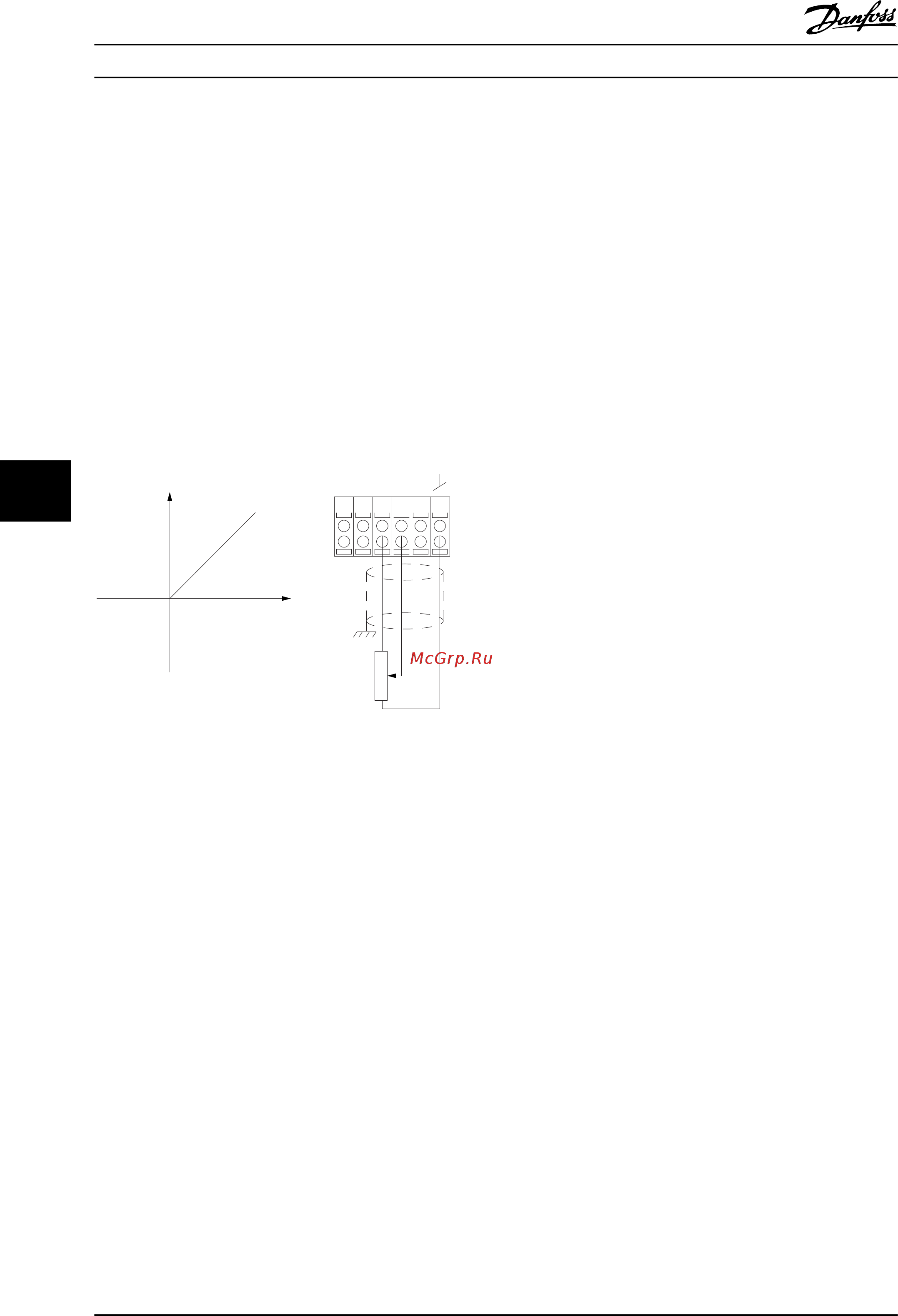

Рисунок 7.3 Задание напряжения потенциометром
7.1.4 Автоматическая адаптация
двигателя
(ААД)
Автоматическая адаптация двигателя (ААД)
представляет
собой алгоритм для измерения
электрических параметров двигателя неподвижного
двигателя. Это означает, что сама функция ААД не
генерирует крутящего момента.
ААД используется при вводе системы в эксплуатацию и
проведении оптимизации настройки преобразователя
частоты для применяемого двигателя. Эта функция
используется, в частности, в тех случаях, когда
заводские настройки не применены для подключаемого
двигателя. Параметр
1-29 Авто адаптация двигателя (AАД) позволяет
выбирать полную ААД с определением всех
электрических параметров двигателя или сокращенную
ААД с определением только сопротивления статора Rs.
Продолжительность полной ААД варьируется от
нескольких секунд для небольших электродвигателей
до более чем 15 минут для крупных электродвигателей.
Ограничения и предварительные условия:
•
Чтобы обеспечить оптимальное определение
параметров двигателя с помощью ААД,
необходимо правильно ввести данные с
паспортной таблички двигателя в параметры с
1-20 Мощность двигателя [кВт] до
1-28 Проверка вращения двигателя.
•
Для обеспечения наилучшей настройки
преобразователя частоты выполняйте
процедуры ААД на холодном двигателе.
Повторное выполнение ААД может вызывать
нагрев двигателя, что приведет к увеличению
сопротивления статора Rs. Обычно это не
опасно.
•
ААД может выполняться только в том случае,
если номинальный ток двигателя составляет не
менее 35 % номинального выходного тока
преобразователя частоты. ААД может
проводиться в пределах завышения величины
электродвигателя на один типоразмер.
•
Возможно проведение сокращенной ААД при
установленном синусоидальном фильтре.
Полную ААД при установленном
синусоидальном фильтре проводить нельзя.
Если требуется полная настройка, удалите
синусоидальный фильтр перед проведением
полной ААД. После завершения ААД снова
установите синусоидальный фильтр.
•
Если электродвигатели включаются
параллельно, проводите только сокращенную
автоматическую адаптацию.
•
Не проводите полную ААД при использовании
синхронных двигателей. Если применяются
синхронные двигатели, проводите
сокращенную ААД и вручную устанавливайте
расширенные данные двигателя. Для
двигателей с постоянными магнитами функция
ААД не применяется.
•
Во время выполнения ААД преобразователь
частоты не создает крутящий момент
двигателя. Во время ААД не допускается, чтобы
ведомый механизм вызывал вращение вала
двигателя, что, как известно, происходит,
например, при авторотации в системах
вентиляции. Это мешает выполнению ААД.
•
ААД не может быть активирована при
использовании двигателей с постоянными
магнитами (когда для 1-10 Конструкция
двигателя установлено значение [1] Неявноп. с
пост. магн).
Примеры применения Руководство по проектированию
140 Danfoss A/S © Вер. 06/2014 Все права защищены. MG11BC50
