3 Выбор
3.1 Дополнительные устройства и
принадлежности
Компания Danfoss предлагает широкий ассортимент
дополнительных
устройств и принадлежностей для
преобразователей частоты VLT.
3.1.1 Установка дополнительных модулей
в
гнездо В
Отключите питание преобразователя частоты.
Для
типов корпусов A2 и A3:
1. Снимите с преобразователя частоты LCP,
клеммную крышку и рамку LCP.
2. Установите дополнительную плату MCB 1xx в
гнездо В.
3. Подсоедините кабели управления и проложите
кабель с помощью имеющихся кабельных лент.
Удалите выбиваемую заглушку в увеличенной
рамке LCP так, чтобы дополнительная плата
помещалась под увеличенной рамкой.
4. Установите увеличенную рамку LCP и
клеммную крышку.
5. Закрепите панель LCP или глухую крышку в
увеличенной рамке этой панели.
6. Подключите питание к преобразователю
частоты.
7. Установите функции входов/выходов в
соответствующих параметрах, как указано в
глава 9.2 Общие технические требования.
Для типов корпусов B1, B2, C1 и C2:
1. Снимите панель LCP и ее рамку.
2. Установите дополнительную плату MCB 1xx в
гнездо В.
3. Подсоедините кабели управления и проложите
кабель с помощью имеющихся кабельных лент.
4. Установите рамку.
5. Установите LCP/
LCP
Frame
A
B
D
130BA707.10
XXXN1100
3x380-480V 50/60Hz 14.9A
OUT: 3x0-Uin 0-1000Hz 16.0A 11.1 kVA
CHASIS/IP20 Tamb Max 45C/113F
MADE IN DENMARK
CAUTION:
SEE MANUAL / RCD and high leakage current
VOIR MANUAL / Fransk tekst
WARNING:
Stored charge / “Fransk tekst” (4 min.)
LISTED 76x1 134261
INDUSTRIAL CONTROL EQUIPMENT
SEE MANUAL FOR PREFUSE TUPE IN UL
APPLICATIONS

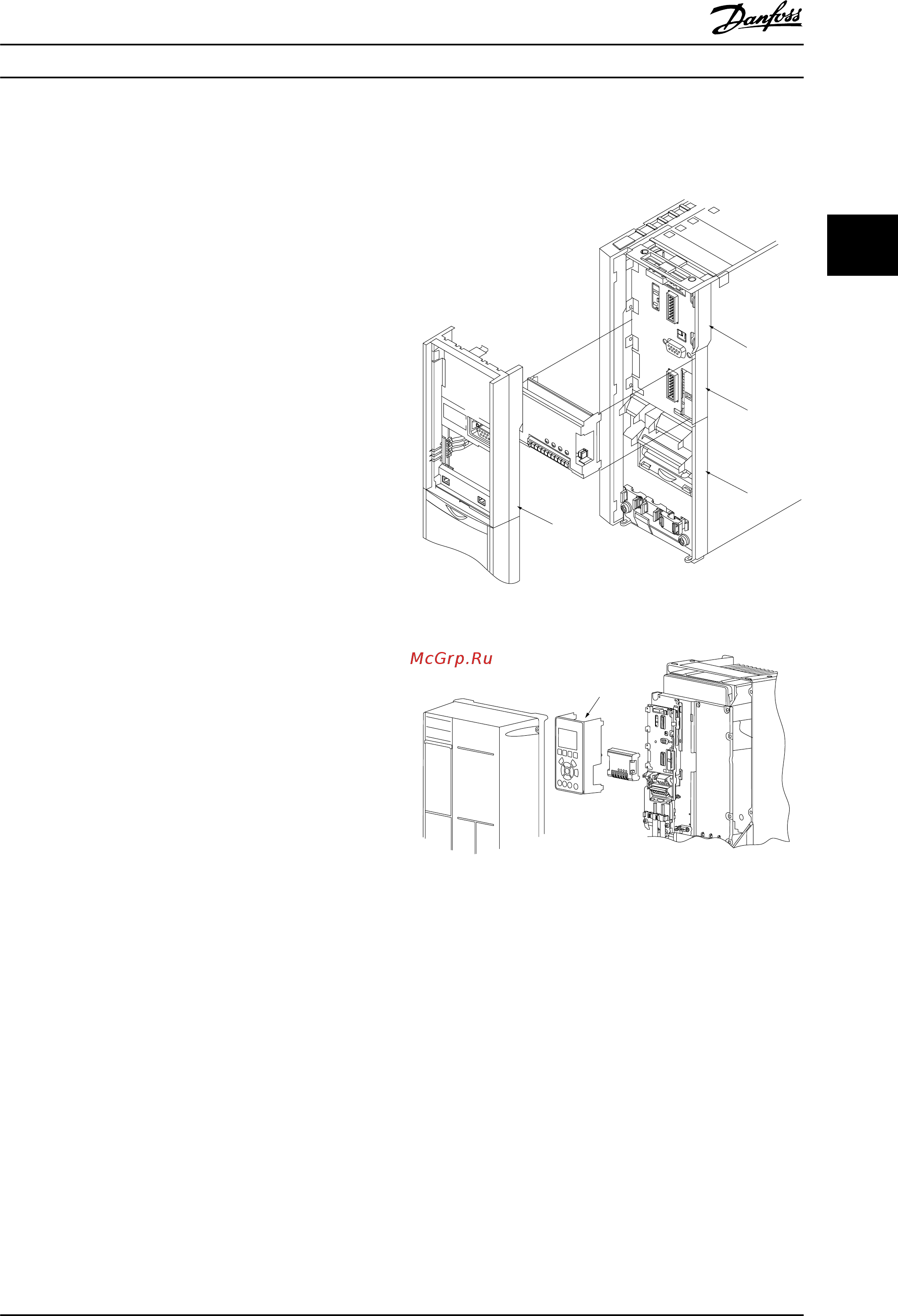

Рисунок 3.1 Типы корпусов A2, A3 и B3
LCP
Cradle
DC-
DC+
130BA708.10
13
12
18
19
27
28
32
38
2
42
39
53
50
5
61
6
Remove jumper to activate Safe Stop
9Ø
9Ø
Рисунок 3.2 Типы корпусов A5, B1, B2, B4, C1, C2, C3 и C4
3.1.2 Модуль ввода/вывода общего
назначения
MCB 101
Модуль MCB 101 используется для увеличения
количества
цифровых и аналоговых входов и выходов
преобразователя частоты.
МСВ 101 должен устанавливаться в гнездо B
преобразователя частоты. Размещение:
•
Дополнительный модуль МСВ 101
•
Расширенная рамка панели LCP
•
Клеммная крышка
Выбор Руководство по проектированию
MG11BC50 Danfoss A/S © Вер. 06/2014 Все права защищены. 63
