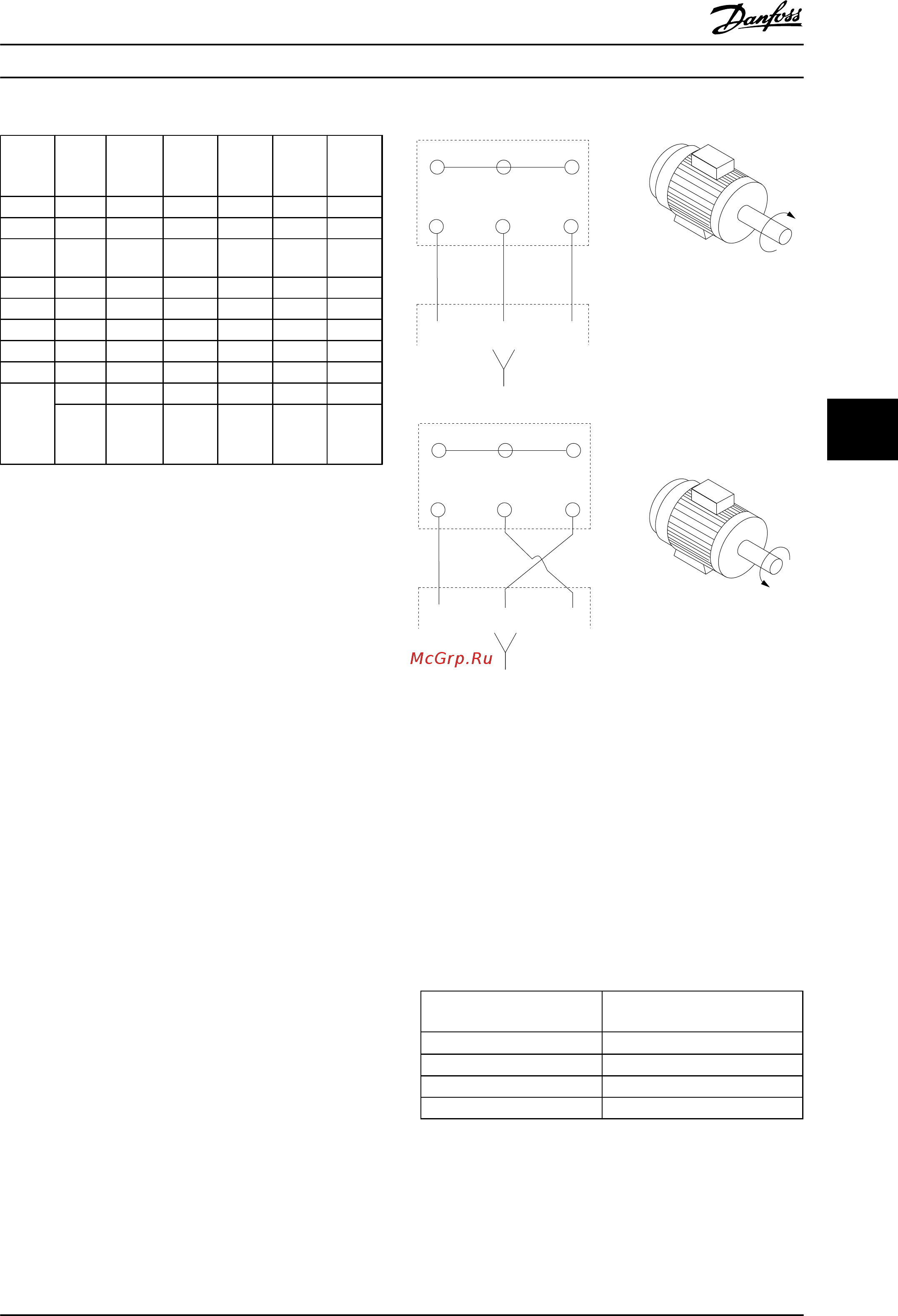

![Danfoss VLT HVAC Drive FC-102P250T4 [125/220] Направление вращения двигателя](/img/pdf.png)
Danfoss VLT HVAC Drive FC-102P250T4 [125/220] Направление вращения двигателя
![Danfoss VLT HVAC Drive FC-102P250T4 [125/220] Направление вращения двигателя](/views2/1559651/page125/bg7d.png)
Тип
корп-
уса
Мощн-
ость
[кВт]
Напря-
жение
[В]
1
кабель
[м]
2
кабеля
[м]
3
кабеля
[м]
4
кабеля
[м]
A5 5 400 150 45 8 6
500 150 7 4 3
A2, A5 1.1-1.5 400 150 45 20 8
500 150 45 5 4
A2, A5 2,2–4 400 150 45 20 11
500 150 45 20 6
A3, A5 5.5-7.5 400 150 45 20 11
500 150 45 20 11
B1, B2,
B3,
B4,
C1, C2,
C3, C4
11-90 400 150 75 50 37
500 150 75 50 37
Таблица 6.35 Максимальная длина каждого параллельного
кабеля
в зависимости от количества параллельных кабелей
Если мощности двигателей значительно различаются, то
могут возникать проблемы при пуске и на малых
скоростях вращения, поскольку относительно большое
активное сопротивление статора маломощных
двигателей требует более высокого напряжения при
пуске и на малых оборотах.
В системах с двигателями, соединенными параллельно,
электронное тепловое реле (ЭТР) преобразователя
частоты нельзя использовать для защиты отдельных
двигателей. Следует предусмотреть дополнительную
защиту двигателей, например, с помощью термисторов
в каждом двигателе или индивидуальных термореле.
(Автоматические выключатели для использования в
качестве защитных устройств не подходят.)
6.4.4 Направление вращения двигателя
Заводская настройка предусматривает вращение по
часовой
стрелке, когда выводы преобразователя
частоты соединены следующим образом:
Клемма 96 соединена с фазой U
Клемма 97 соединена с фазой V
Клемма 98 соединена с фазой W
Направление вращения двигателя изменяют
переключением двух фаз двигателя.
Направление вращения двигателя можно проверить,
используя 1-28 Проверка вращения двигателя и
выполняя шаги, отображенные на дисплее.
175HA036.11
U
1
V
1
W
1
96 97 98
FC
Motor
U
2
V
2
W
2
U
1
V
1
W
1
96 97 98
FC
Motor
U
2
V
2
W
2
Рисунок 6.42 Этапы проверки направления вращения
двигателя
6.4.5 Изоляция двигателя
Для длин кабелей двигателя ≤
максимальной длине
кабеля, указанной в глава 9 Общие технические
требования и устранение неисправностей,
рекомендуемые номиналы изоляции указаны в
Таблица 6.36. Если двигатель имеет низкий уровень
изоляции, рекомендуется использовать фильтр dU/dt
или синусоидный фильтр.
Номинальное напряжение
сети
[В]
Изоляция двигателя [В]
U
N
≤
420
Стандартное U
LL
= 1300
420 В < U
N
≤ 500 Усиленное U
LL
= 1600
500 В < U
N
≤ 600 Усиленное U
LL
= 1800
600 В < U
N
≤ 690 Усиленное U
LL
= 2000
Таблица 6.36 Изоляция двигателя
Электрический монтаж Руководство по проектированию
MG11BC50 Danfoss A/S © Вер. 06/2014 Все права защищены. 123
