Статическая перегрузка в режиме VVC
plus
При
перегрузке преобразователя частоты (достигнут
предел момента, заданный пар. 4-16 Двигательн.режим
с огранич. момента/4-17 Генераторн.режим с
огранич.момента) регуляторы уменьшают выходную
частоту для снижения нагрузки.
При сильной перегрузке ток может оказаться столь
большим, что это приведет к отключению
преобразователя частоты примерно через 5–10 с.
Работа на предельном крутящем моменте ограничена
временем (0–60 с), которое задается параметром
14-25 Задержка отключ.при пред. моменте.
2.13.1 Тепловая защита двигателя
Этим методом Danfoss предотвращает перегрев
двигателя.
Это электронная функция, которая имитирует
биметаллическое реле на основе внутренних
измерений. Ее характеристика представлена на
Рисунок 2.40.

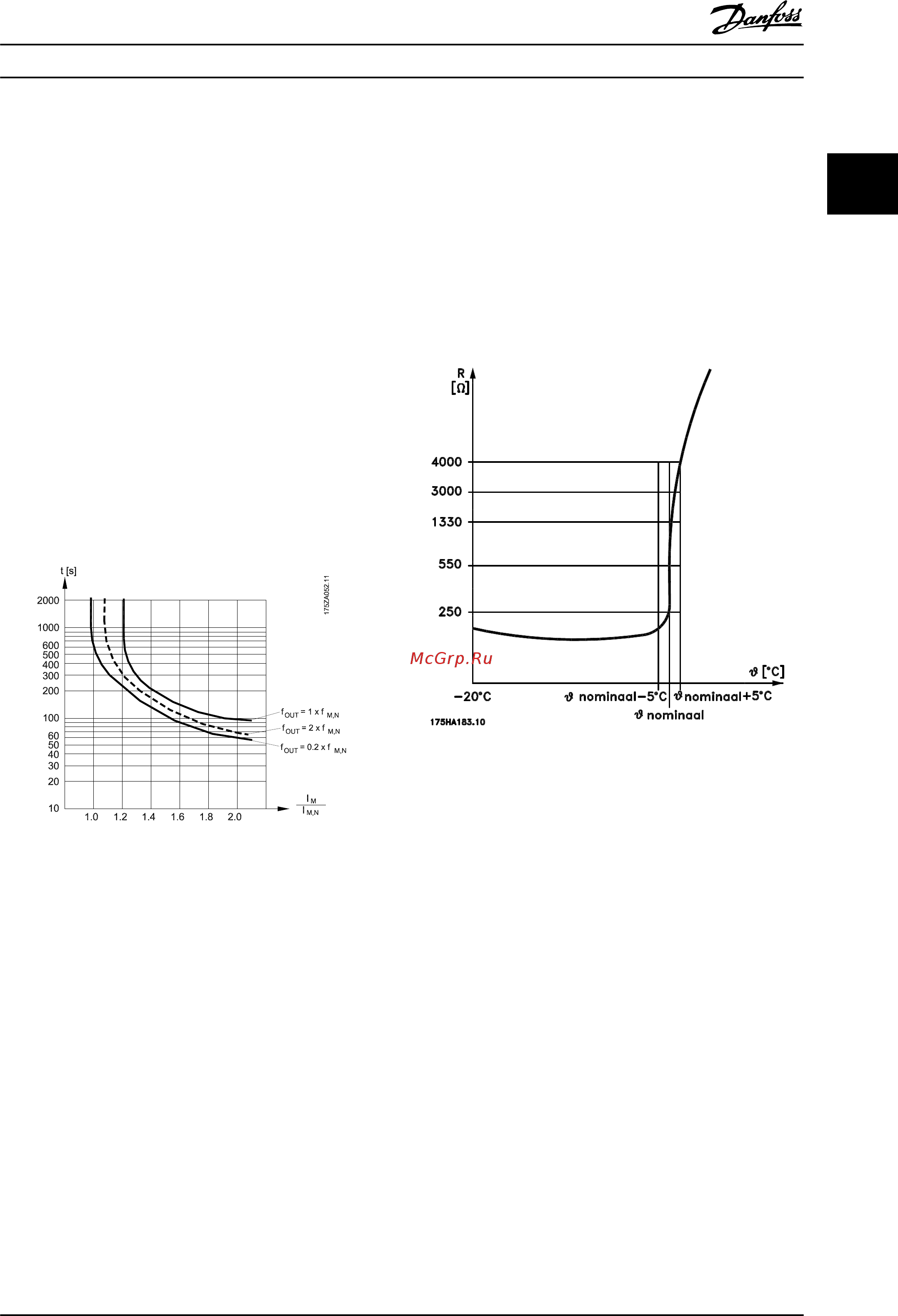

Рисунок 2.40 На оси X показано соотношение между I
двиг.
и
номинальным значением I
двиг.
. По оси Y показано время в
секундах перед срабатыванием ЭТР, отключающим
преобразователь частоты. На кривых показана
характеристическая номинальная скорость: вдвое больше
номинальной скорости и 0,2 от номинальной скорости.
Понятно, что при более низкой скорости функция ЭТР
срабатывает
при более низкой температуре в связи с
меньшим охлаждением двигателя. Таким образом
двигатель защищен от перегрева даже на малой
скорости. Функция ЭТР вычисляет температуру
двигателя на основе фактического тока и скорости.
Вычисленная температура отображается как
считываемый параметр в 16-18 Тепловая нагрузка
двигателя в преобразователе частоты.
Отключение происходит при сопротивлении термистора
более
3 кОм.
Установите термистор (датчик РТС) в двигатель для
защиты его обмоток.
Защита двигателя может быть реализована с помощью
различных устройств: датчика PTC в обмотках двигателя,
механического термовыключателя (типа Klixon),
электронного теплового реле (ЭТР).
Рисунок 2.41 Отключение термистора
Использование цифрового входа и напряжения 24 В в
качестве источника питания;
Пример: преобразователь частоты отключается, когда
температура двигателя становится слишком высокой.
Настройка параметров
Установите для 1-90 Тепловая защита двигателя
значение [2] Откл. по термистору
Установите для 1-93 Источник термистора значение [6]
Цифровой вход 33
Введение в VLT
®
HVAC Drive
Руководство по проектированию
MG11BC50 Danfoss A/S © Вер. 06/2014 Все права защищены. 61
