Relay 7
NC NCNC
Relay 9Relay 8
1 2 3 12
130BA162.10
754 6 8 9 10 11

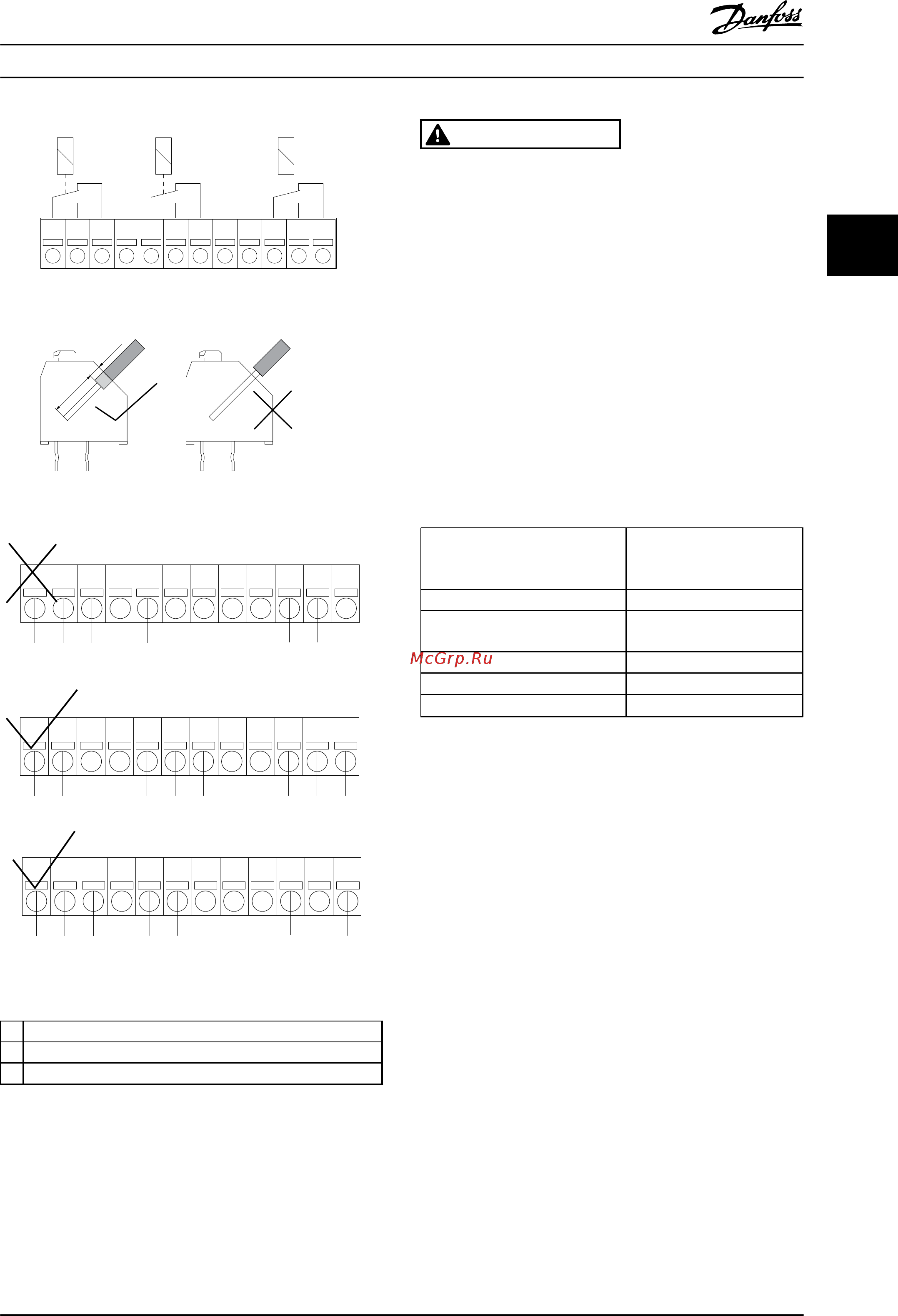

Рисунок 3.7 Реле 7, реле 8 и реле 9
130BA177.10
8-9mm
2mm
Рисунок 3.8 Установка
1 1 1
1 102 3 4 5 6 7 8 9 1211
2 2 3
1 1 1
1 102 3 4 5 6 7 8 9 1211
3 3 3
1 1 1
1 102 3 4 5 6 7 8 9 1211
2 2
2
130BA176.11
Рисунок 3.9 Подключение
1 НЗ
2 Токоведущая часть
3 PELV
Таблица 3.6 Пояснения к Рисунок
3.9
ВНИМАНИЕ!
Не объединяйте низковольтные детали и системы
PELV.
При одном отказе вся система может стать
опасной — прикосновение к ней может привести к
летальному исходу или серьезной травме.
3.1.8 Резервный источник МСВ 107 на 24
В
пост. тока (доп. устройство D)
Внешний источник питания 24 В пост. тока
Внешний
источник питания 24 В пост. тока может
использоваться в качестве низковольтного источника
питания для платы управления и любых других
установленных дополнительных плат. Он обеспечивает
работу панели местного управления в полном объеме
(включая установку параметров) без подключения к
электросети.
Диапазон напряжения на входе 24 В постоянного тока
±15
% (макс. 37 В в течение
10 с)
Макс. входной ток 2,2 A
Средний входной ток для
преобразователя
частоты
0,9 A
Макс. длина кабеля 75 м
Входная емкостная нагрузка
<10
мкФ
Задержка при подаче питания
<0,6
с
Таблица 3.7 Технические характеристики внешнего
источника
питания 24 В пост. тока
С защитой входов.
Номера клемм
Клемма 35: «-» внешнего источника питания 24
В=
Клемма 36: «+» внешнего источника питания
24 В пост. тока
Выполните следующие операции.
1. Снимите LCP или закрывающий щиток.
2. Снимите клеммную крышку.
3. Удалите развязывающую панель для кабелей и
пластмассовую крышку снизу.
Выбор Руководство по проектированию
MG11BC50 Danfoss A/S © Вер. 06/2014 Все права защищены. 67
