37.2
(1.47)
36.5
(1.44)
673.0
(26.50)
593.0
(23.35)
37.2
(1.47)
535.0
(21.06)
533.0
(20.98)
603.0
(23.74)
1336.0
(52.60)
258.5
(10.18)
199.5
(7.85)
460.0
(18.11)
130BB698.11

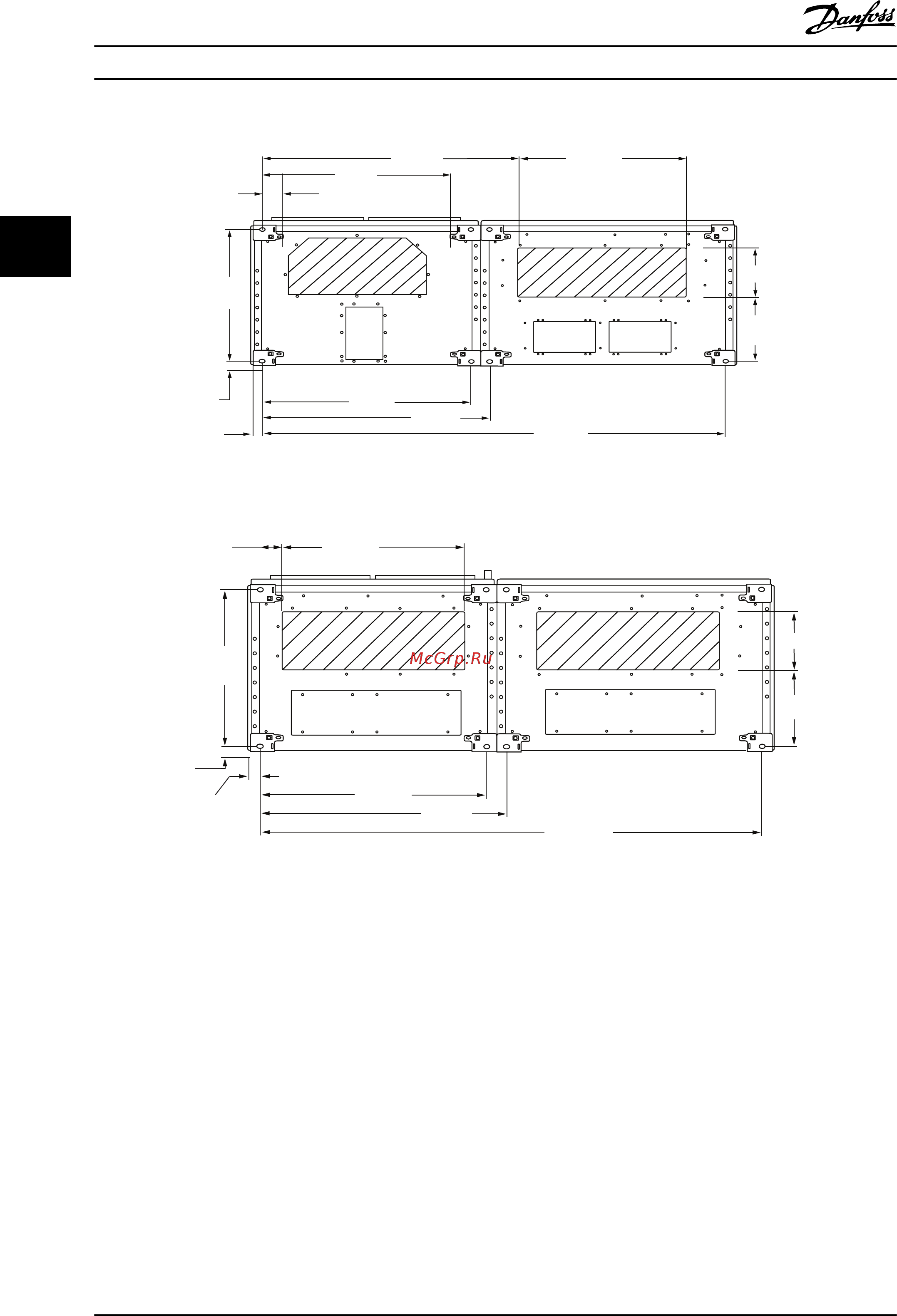

Рисунок 3.25 F9, кабельный ввод преобразователя частоты (вид снизу)
70.0
(2.76)
535.0
(21.06)
37.2
(1.47)
36.5
(1.44)
733.0
(28.86)
800.0
(31.50)
1533.0
(60.36)
258.5
(10.18)
199.5
(7.86)
593.0
(23.35)
130BB694.11
Рисунок 3.26 F10, кабельный ввод преобразователя частоты (вид снизу)
Монтаж
VLT
®
AutomationDrive FC 302
30 Danfoss A/S © 04/2016 Все права защищены. MG34Q450
