Не забудьте правильно подключить экраны, чтобы
обеспечить оптимальную устойчивость к электрическим
помехам.
3.4.22 Переключатели S201, S202 и S801
Используйте переключатели S201 (A53) и S202 (A54),
чтобы настроить клеммы аналогового входа 53 и 54 для
использования токового сигнала (0–20 мА) или сигнала
напряжения (от -10 до 10 В).
Подключитесь к порту RS485 (клеммы 68 и 69) через
переключатель S801 (BUS TER.).
См. Рисунок 3.50.
Установки по умолчанию:
S201 (A53) = OFF (Выкл.) (вход напряжения)
S202 (A54) = OFF (Выкл.) (вход напряжения)
S801 (оконечная нагрузка шины) = OFF (Выкл.)
УВЕДОМЛЕНИЕ
При изменении функции переключателя S201, S202
или S801 не прикладывайте большого усилия для
переключения. При работе с переключателями
снимите крепление (опорную раму) LCP. Не работайте
с переключателями, если на преобразователь частоты
подается питание.

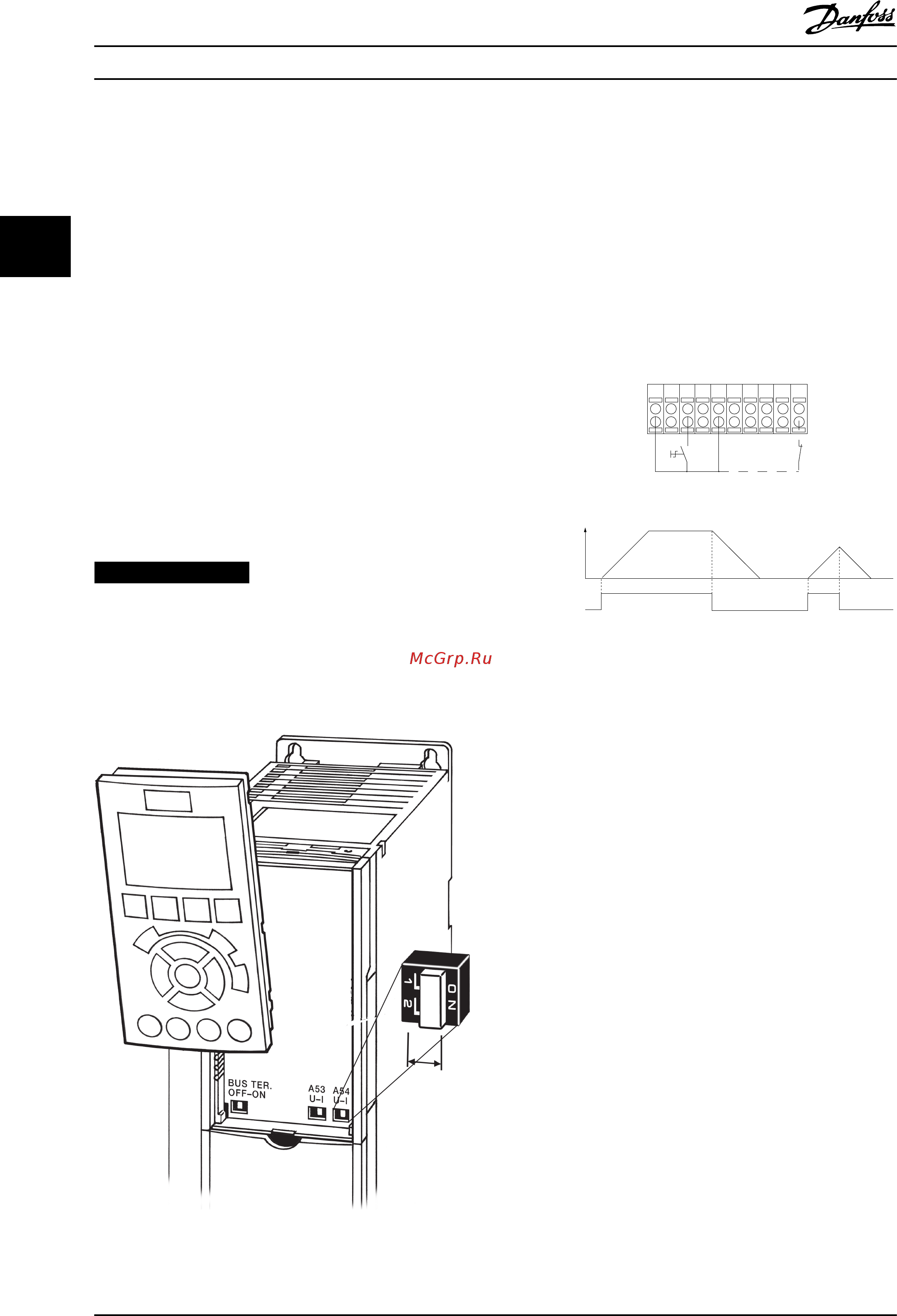

130BT310.11
Рисунок 3.55 Расположение переключателя
3.5
Примеры подключения
3.5.1 Пуск/останов
Клемма 18 = Параметр 5-10 Клемма 18, цифровой вход
[8] Пуск
Клемма 27 = Параметр 5-12 Клемма 27, цифровой вход
[0] Не используется (по умолчанию Выбег, инверсный)
Клемма 37 = STO
12 13 18 37
130BA155.12
322719 29 33 20
P 5-12 [0]
P 5-10 [8]
Start/Stop
+24V
Speed
Safe Stop
Start/Stop
[18]
Рисунок 3.56 Проводка пуска/останова
3.5.2 Импульсный пуск/останов
Клемма 18 = Параметр 5-10 Клемма 18, цифровой вход
[9] Импульсный запуск
Клемма 27= Параметр 5-12 Клемма 27, цифровой вход
[6] Останов, инверсный
Клемма 37 = STO
Монтаж
VLT
®
AutomationDrive FC 302
58 Danfoss A/S © 04/2016 Все права защищены. MG34Q450
33
