Экранирование кабелей
Избегайте монтажа с использованием скрученных
концов экрана (скруток). Это снижает эффективность
экранирования на высоких частотах. Если необходимо
разорвать экран для монтажа разъединителя или
контактора двигателя, в дальнейшем следует
восстановить непрерывность экрана, обеспечивая
минимально возможный импеданс высоких частот.
Присоедините экран кабеля двигателя к развязывающей
панели преобразователя частоты и к металлическому
корпусу двигателя.
При подключении экрана обеспечьте максимально
возможную площадь контакта (применяйте кабельный
зажим). Для этой цели используются монтажные
приспособления из комплекта поставки
преобразователя частоты.
Длина и сечение кабелей
Преобразователь частоты протестирован на ЭМС при
данной длине кабеля. Для снижения уровня шума и
токов утечки кабель двигателя должен быть как можно
более коротким.
Частота коммутации
При использовании преобразователей частоты
совместно с синусоидальными фильтрами,
предназначенными для снижения акустических шумов
двигателя, частота коммутации должна устанавливаться
в соответствии с инструкцией в
параметр 14-01 Частота коммутации.
№ клеммы
96 97 98 99
U V W
PE
1)
Напряжение двигателя, 0–100 %
напряжения сети.
3 провода от двигателя
U1 V1 W1
PE
1)
Соединение по схеме
треугольника
W2 U2 V2 6 проводов от двигателя
U1 V1 W1
PE
1)
Соединение по схеме звезды: U2,
V2, W2
U2, V2 и W2 соединяются
отдельно.
Таблица 3.10 Соединения клемм
1) Подключение защитного заземления
УВЕДОМЛЕНИЕ
При использовании двигателей без бумажной
изоляции фаз или другой усиленной изоляции,
пригодной для работы от такого источника
напряжения, как преобразователь частоты, на выходе
преобразователя частоты следует установить
синусоидальный фильтр.
U
1
V
1
W
1
175ZA114.11
96 97 98
96 97 98
FC
FC
Motor
Motor
U
2
V
2
W
2
U
1
V
1
W
1
U
2
V
2
W
2

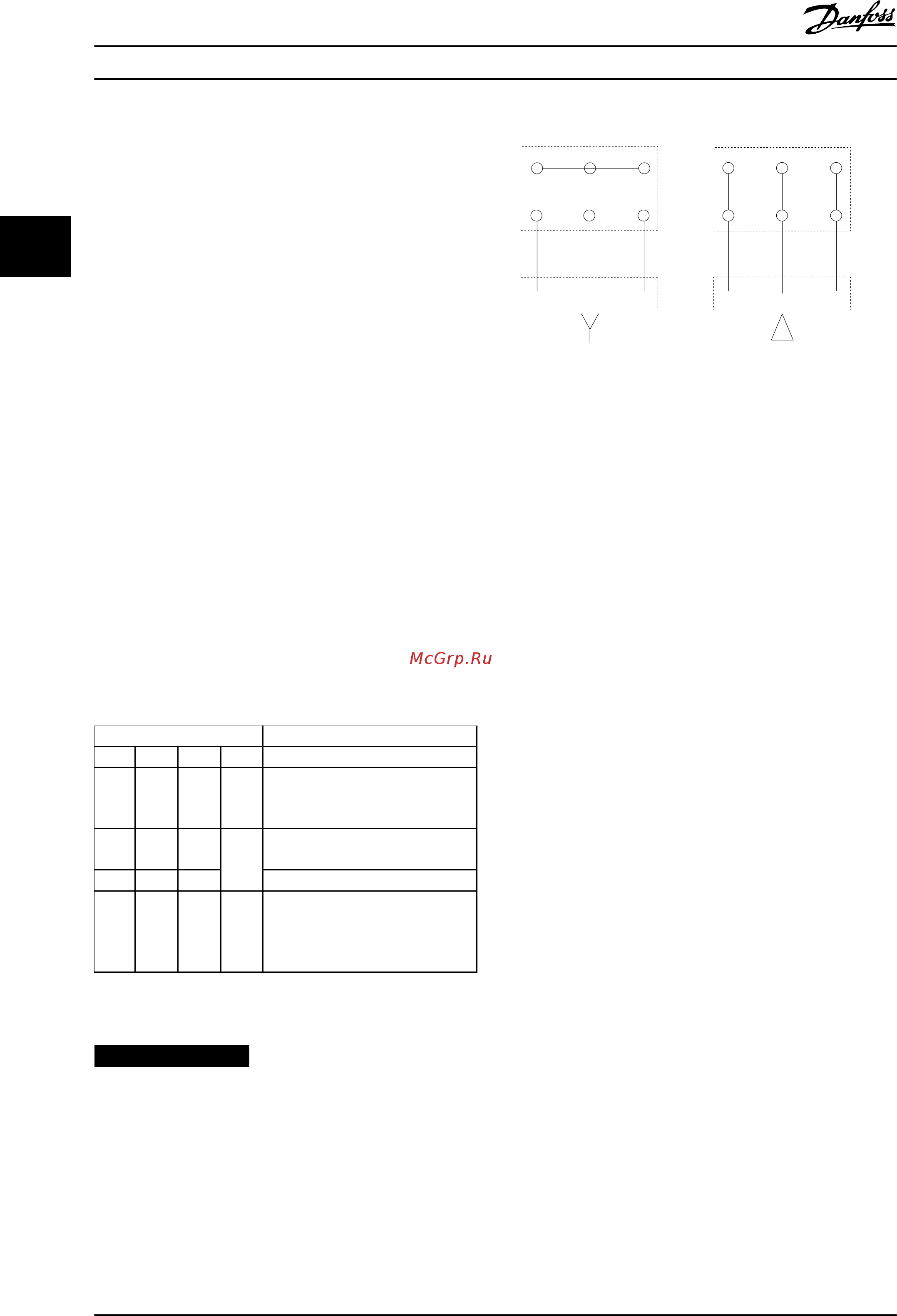

Рисунок 3.34 Подключения по схемам «звезда» и
«треугольник»
Монтаж
VLT
®
AutomationDrive FC 302
38 Danfoss A/S © 04/2016 Все права защищены. MG34Q450
