12 13 18 37
130BA156.12
322719 29 33 20
P 5 - 12 [6]
P 5 - 10[9]
+24V
Speed
Start Stop inverse Safe Stop
Start (18)
Start (27)

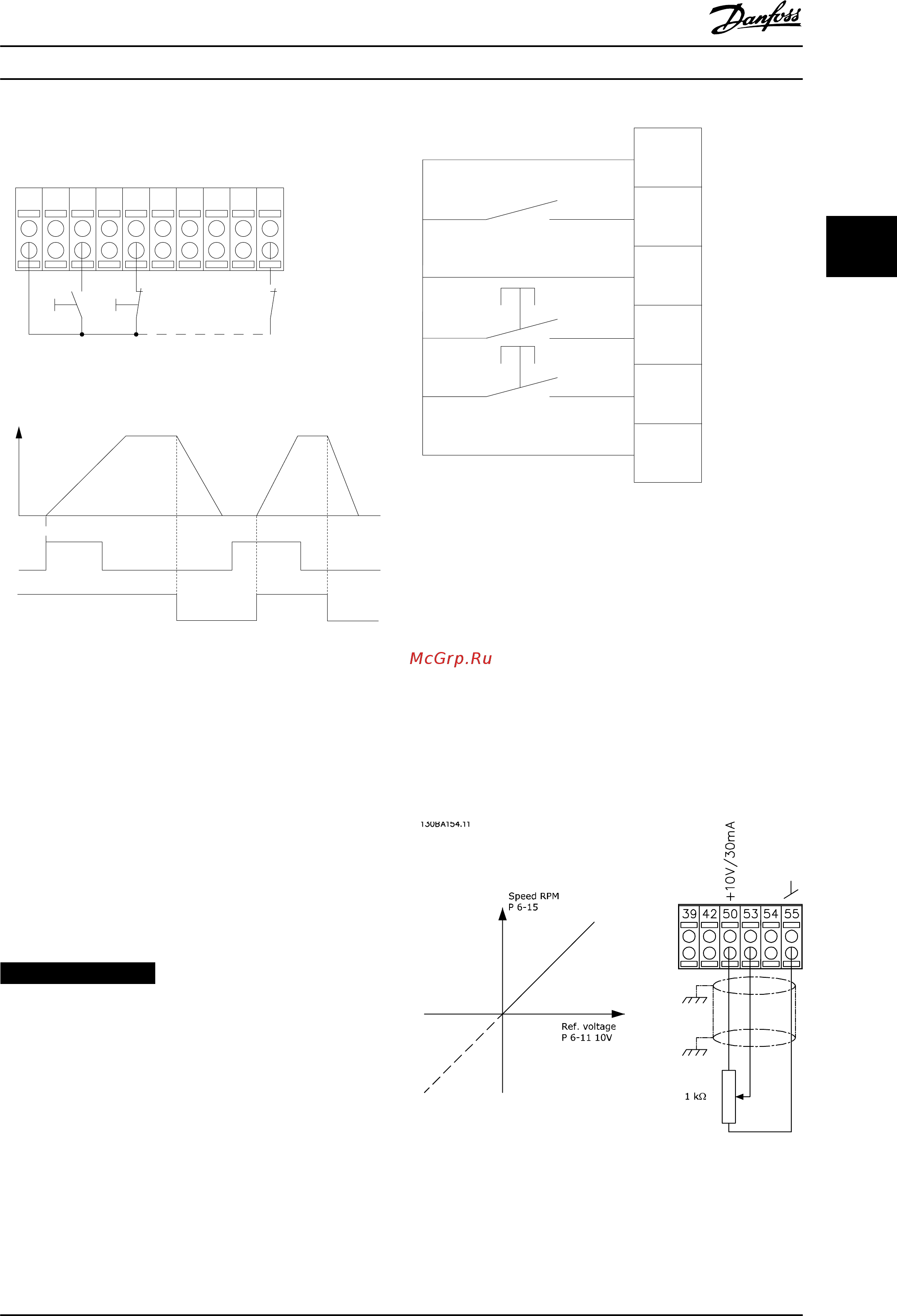

Рисунок 3.57 Проводка импульсного пуска/останова
3.5.3 Увеличение/снижение скорости
Клеммы 29/32 = увеличение/снижение скорости
Клемма 18= Параметр 5-10 Клемма 18,
цифровой вход [9] Импульсный запуск (по
умолчанию).
Клемма 27 = Параметр 5-12 Клемма 27,
цифровой вход [19] Зафиксиров. задание.
Клемма 29 = Параметр 5-13 Клемма 29,
цифровой вход [21] Увеличение скорости.
Клемма 32= Параметр 5-14 Клемма 32,
цифровой вход [22] Снижение скорости.
УВЕДОМЛЕНИЕ
Клемма 29 только в FC x02 (x=серия).
12
18
27
29
32
37
+24V
Par. 5-10
Par. 5-12
Par. 5-13
Par. 5-14
130BA021.12
Рисунок 3.58 Увеличение/снижение скорости
3.5.4 Задание от потенциометра
Задание напряжения потенциометром
Источник задания 1 = [1] Аналоговый вход 53
(по умолчанию).
Клемма 53, низкое напряжение = 0 В.
Клемма 53, высокое напряжение = 10 В.
Клемма 53, низкое зад./обр. связь = 0 об/мин.
Клемма 53, высокое зад./обр. связь = 1500 об/
мин.
Переключатель S201 = OFF (Выкл.) (U)
Рисунок 3.59 Задание от потенциометра
Монтаж Инструкции по эксплуатации
MG34Q450 Danfoss A/S © 04/2016 Все права защищены. 59
