3.4.20 Подключение к клеммам
управления
Для облегчения монтажа разъемы клемм управления
можно отсоединять от преобразователя частоты, как
показано на Рисунок 3.48.
1
4
3
2
130BB921.12

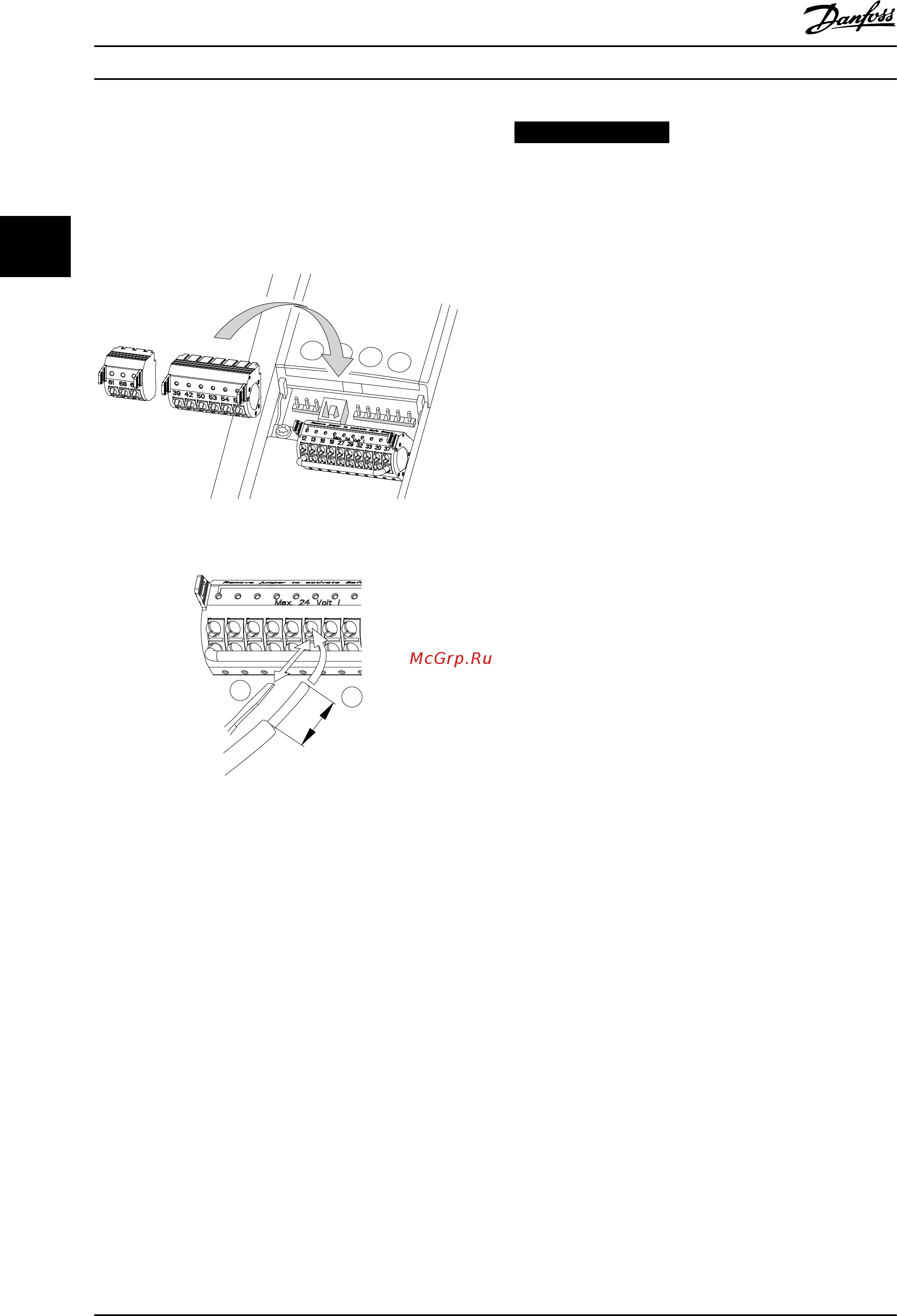

Рисунок 3.48 Отсоединение клемм управления
130BD546.11
2
1
10 mm
[0.4 inches]
12 13 18 19 27 29 32 33
Рисунок 3.49 Подключение проводов цепи управления
УВЕДОМЛЕНИЕ
Для сведения помех к минимуму провода цепи
управления должны быть как можно более короткими
и проложены отдельно от высоковольтных кабелей.
1. Разомкните контакт, вставив небольшую
отвертку в прорезь, расположенную над
контактом, и подтолкнув отвертку немного
вверх.
2. Вставьте зачищенный управляющий провод в
контакт.
3. Выньте отвертку для фиксации провода
управления в контакте.
4. Убедитесь в том, что контакт надежно
закреплен. Слабый контакт проводов
управления может привести к сбоям в работе
оборудования или к снижению рабочих
характеристик.
Размеры проводки для клемм управления см. в
глава 5.4 Технические характеристики кабелей, а
типовые подключения элементов управления — в
глава 3.5 Примеры подключения.
Монтаж
VLT
®
AutomationDrive FC 302
54 Danfoss A/S © 04/2016 Все права защищены. MG34Q450
