130BA170.11
LC lter

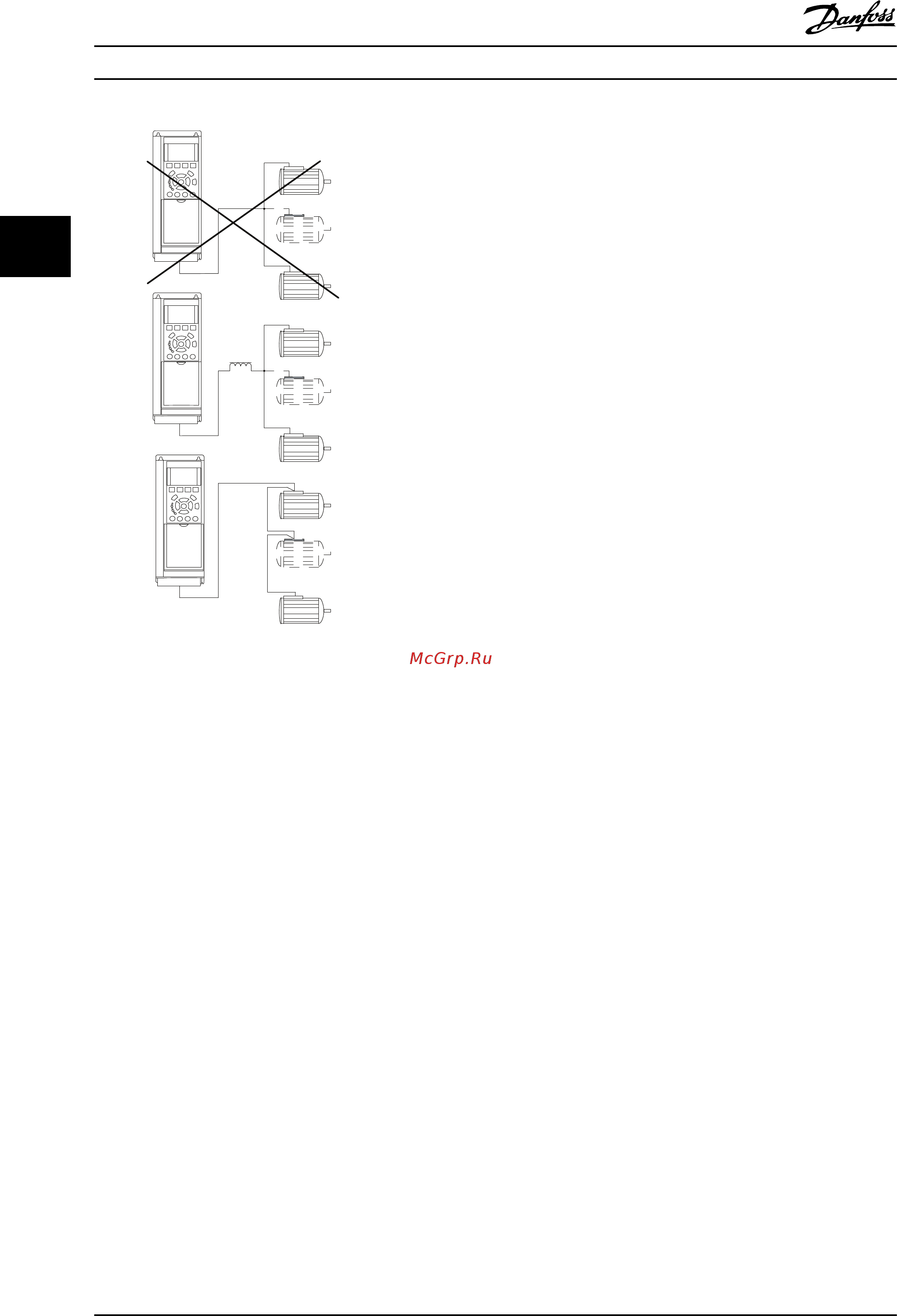

Рисунок 3.61 Параллельное подключение двигателей
3.7.3 Тепловая защита двигателя
Электронное тепловое реле (ЭТР) нельзя использовать
для защиты двигателей от перегрузки. При повышенном
токе ЭТР активирует функцию защитного отключения.
Время срабатывания функции отключения меняется
обратно пропорционально величине тока. Функция
защитного отключения при перегрузке обеспечивает
защиту двигателя по классу 20.
Электронное тепловое реле преобразователя частоты
имеет аттестацию UL для защиты от перегрузки одного
двигателя, когда для параметра параметр 1-90 Тепловая
защита двигателя установлено значение [4] ЭТР:
отключение 1, а для параметра параметр 1-24 Ток
двигателя — значение номинального тока двигателя
(см. паспортную табличку двигателя).
Для тепловой защиты двигателя можно также
использовать плату VLT
®
PTC Thermistor Card MCB 112.
Эта плата отвечает требованиям сертификата ATEX по
защите двигателей во взрывоопасных областях — зоне
1/21 и зоне 2/22. Когда для параметр 1-90 Тепловая
защита двигателя установлено значение [20] ATEX ETR
(ЭТР в соотв. с ATEX) и используется MCB 112,
двигателем Ex-e можно управлять во взрывоопасных
зонах. Подробнее о настройке преобразователей
частоты для обеспечения безопасной работы двигателей
Ex-e см. соответствующее руководство по
программированию.
Монтаж
VLT
®
AutomationDrive FC 302
62 Danfoss A/S © 04/2016 Все права защищены. MG34Q450
