130BB699.11
R/L1 91 S/L2 92 T/L3 93
R/L1 91 S/L2 92 T/L3 93
CFD30J3
6
5
4
3
2
1
7

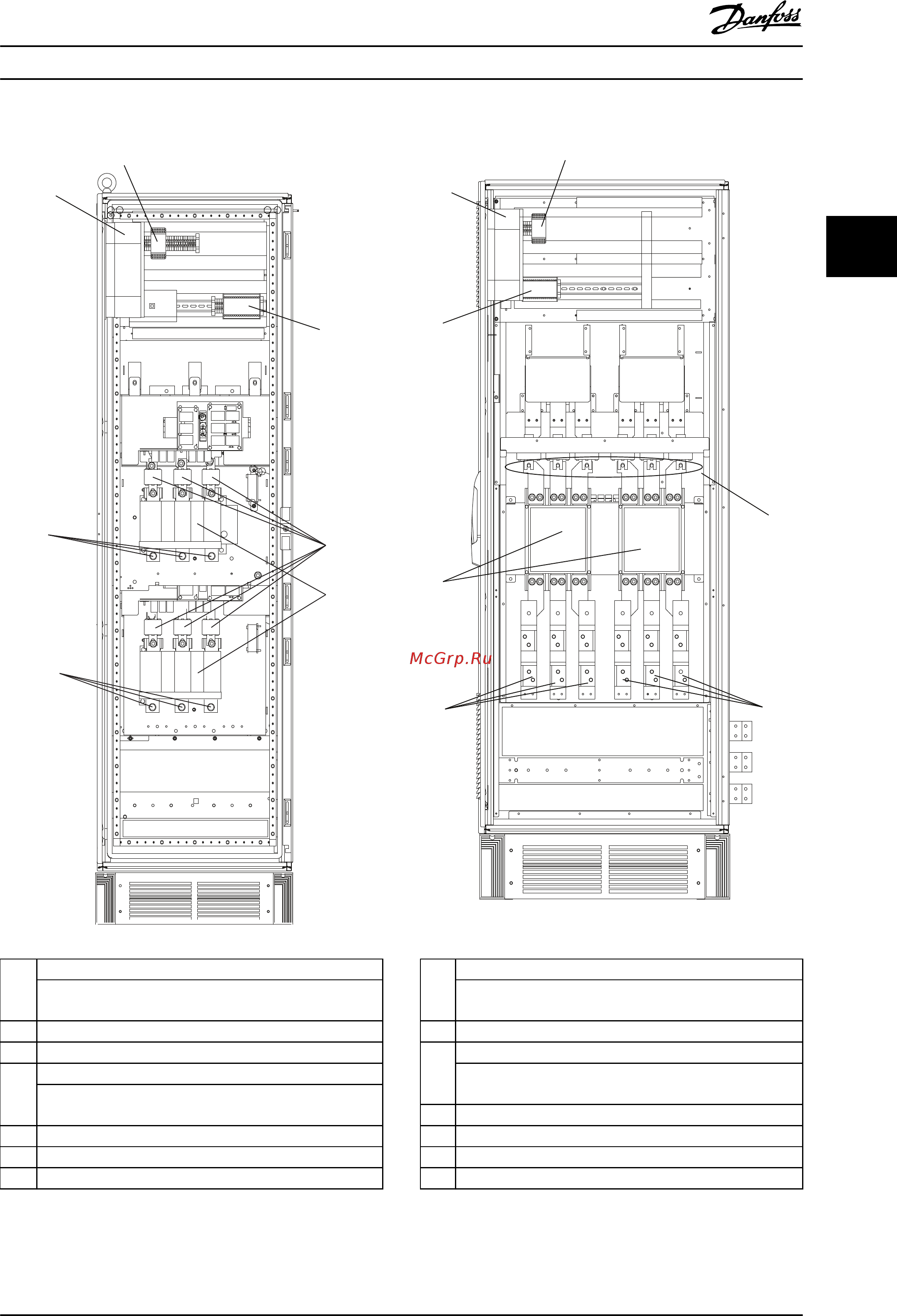

1 Предохранитель катушки реле безопасности с реле Pilz
Номера деталей по каталогу см. в глава 3.4.14 Таблицы
плавких предохранителей.
2 Клемма реле Pilz
3 Клемма RCD или IRM
4 Сетевые плавкие предохранители (6 шт.)
Номера деталей по каталогу см. в глава 3.4.14 Таблицы
плавких предохранителей.
5 Два 3-фазных ручных выключателя
6 Сетевое питание L1-2 (R2), L2-2 (S2), L3-2 (T2)
7 Сетевое питание L1-1 (R1), L2-1 (S1), L3-1 (T1)
Рисунок 3.41 Шкаф для дополнительного оборудования,
корпус размера F9
130BB700.11
4
2
5
6
3
1
7
1 Предохранитель катушки реле безопасности с реле Pilz
Номера деталей по каталогу см. в глава 3.4.14 Таблицы
плавких предохранителей.
2 Клемма реле Pilz
3 Сетевые плавкие предохранители
Номера деталей по каталогу см. в глава 3.4.14 Таблицы
плавких предохранителей.
4 Сетевое питание L1-2 (R2), L2-2 (S2), L3-2 (T2)
5 Сетевое питание L1-1 (R1), L2-1 (S1), L3-1 (T1)
6 Два 3-фазных ручных выключателя
7 Клемма RCD или IRM
Рисунок 3.42 Шкаф дополнительных устройств, размеры
корпусов F11 и F13
Монтаж Инструкции по эксплуатации
MG34Q450 Danfoss A/S © 04/2016 Все права защищены. 43
