6
VACON • 106 ПАНЕЛЬ УПРАВЛЕНИЯ
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
Автоматическое резервное копирование параметров (P6.3.4)
На странице Parameter Backup («Резервн. копирование параметров») можно активировать или
отключить функцию резервного копирования параметров. Войдите в режим редактирования,
нажав кнопку «вправо». Выберите Yes (Да) или No (Нет), используя кнопки «вверх» и «вниз».
При активации функции резервного копирования параметров панель управления VACON
®
NX
создает копию параметров используемого приложения. При смене приложения вам будет
предложено загрузить в панель управления параметры нового приложения. Если вы хотите,
чтобы это было сделано, нажмите кнопку enter. Если вы хотите сохранить в панели управления
копию параметров прежнего приложения, нажмите любую другую кнопку. В дальнейшем
эти параметры можно будет загрузить в устройство Active Front End, следуя инструкциям
Гл. 6.3.8.2.
Если вы хотите, чтобы параметры нового приложения автоматически загрузились в панель
управления, необходимо один раз выполнить считывание параметров нового приложения на
странице Считывание параметров в панель управления (S6.3.2) в соответствии с инструкциями.
Иначе панель всегда будет запрашивать разрешение на считывание параметров.
ВНИМАНИЕ! При смене приложения установки параметров, сохраненные на странице Наборы
параметров (S6.3.1), удаляются. Для переноса параметров из одного приложения в другое
сначала необходимо загрузить параметры в панель управления.
6.3.8.3
ParamComparison (Сравнение параметров)
В подменю Parametr comparison (Сравнение параметров) (S6.4) можно произвести сравнение
фактических значений параметров со значениями параметров из пользовательских наборов
параметров, а также со значениями параметров, загруженных в панель управления.
Чтобы выполнить сравнение параметров, нажмите кнопку «вправо» в подменю Compare
parameters (Сравнение параметров). Фактические значения параметров сначала
сравниваются со значениями пользовательского набора параметров 1 (Set1). Если отличий
не обнаруживается, в самой нижней строке отображается «0». При обнаружении отличий от
Set1 отображается символ P и количество найденных отличий (например, P1P5 означает,
что отличаются пять значений). Нажав еще раз кнопку «вправо», можно перейти на страницы,
отображающие одновременно фактическое значение и значение, с которым оно сравнивалось.
На этом экране в строке описания (средняя строка) отображается значение по умолчанию,
а в строке значения (нижняя строка) — измененное значение. Более того, здесь также можно
изменить фактическое значение с помощью кнопок «вверх» и «вниз», перейдя в режим
редактирования однократным нажатием кнопки «вправо».

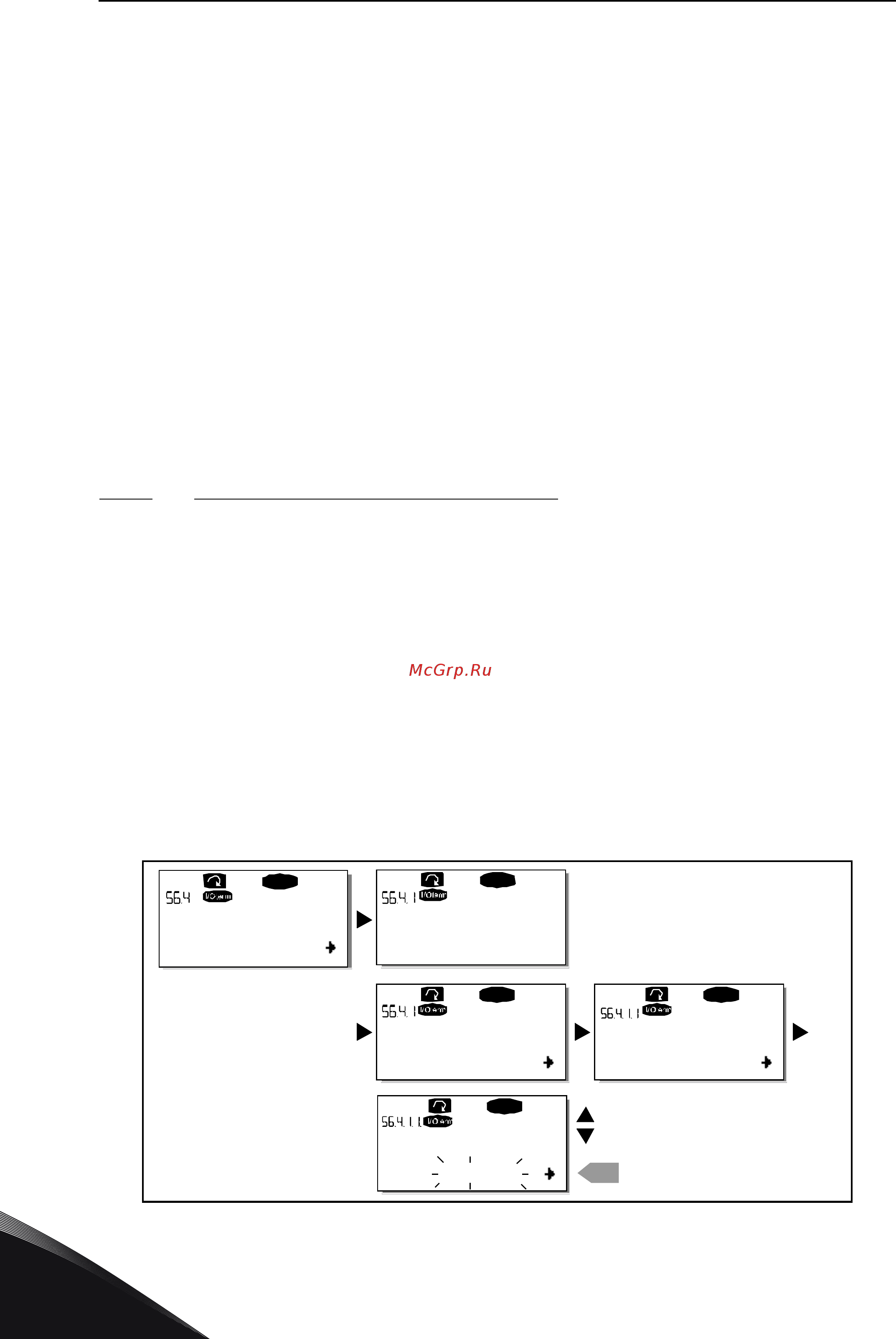

Рис. 66. ParamComparison (Сравнение параметров)
C1
Î
C3
REDY
REDY
REDY
0
enter
P1
Î
P6
P2.1.2= 50.0
REDY
20.0 Hz
P2.1.2= 50.0
REDY
20.0 Hz
ParamComparison
Set1
Set1
OR
11189.emf
