4
VACON • 50 УСТРОЙСТВО ACTIVE FRONT END (AFE)
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
4.15.2 КАЖДОЕ УСТРОЙСТВО ACTIVE FRONT END ИМЕЕТ ЦЕПЬ ПРЕДВАРИТЕЛЬНОЙ
ЗАРЯДКИ
Каждое устройство Active Front End может иметь свою собственную цепь предварительной
зарядки. Каждое устройство управляет собственным главным контактором и контактором
предварительной зарядки. См. Рис. 20. Можно использовать один управляющий выключатель,
но если требуется независимое управление устройством Active Front End, необходимы
отдельные выключатели. Таким образом, система будет иметь более высокую степень
резервирования, чем в случае с общей цепью предварительной зарядки. Схему цепи
управления см. в Прил. 74 и Прил. 76.

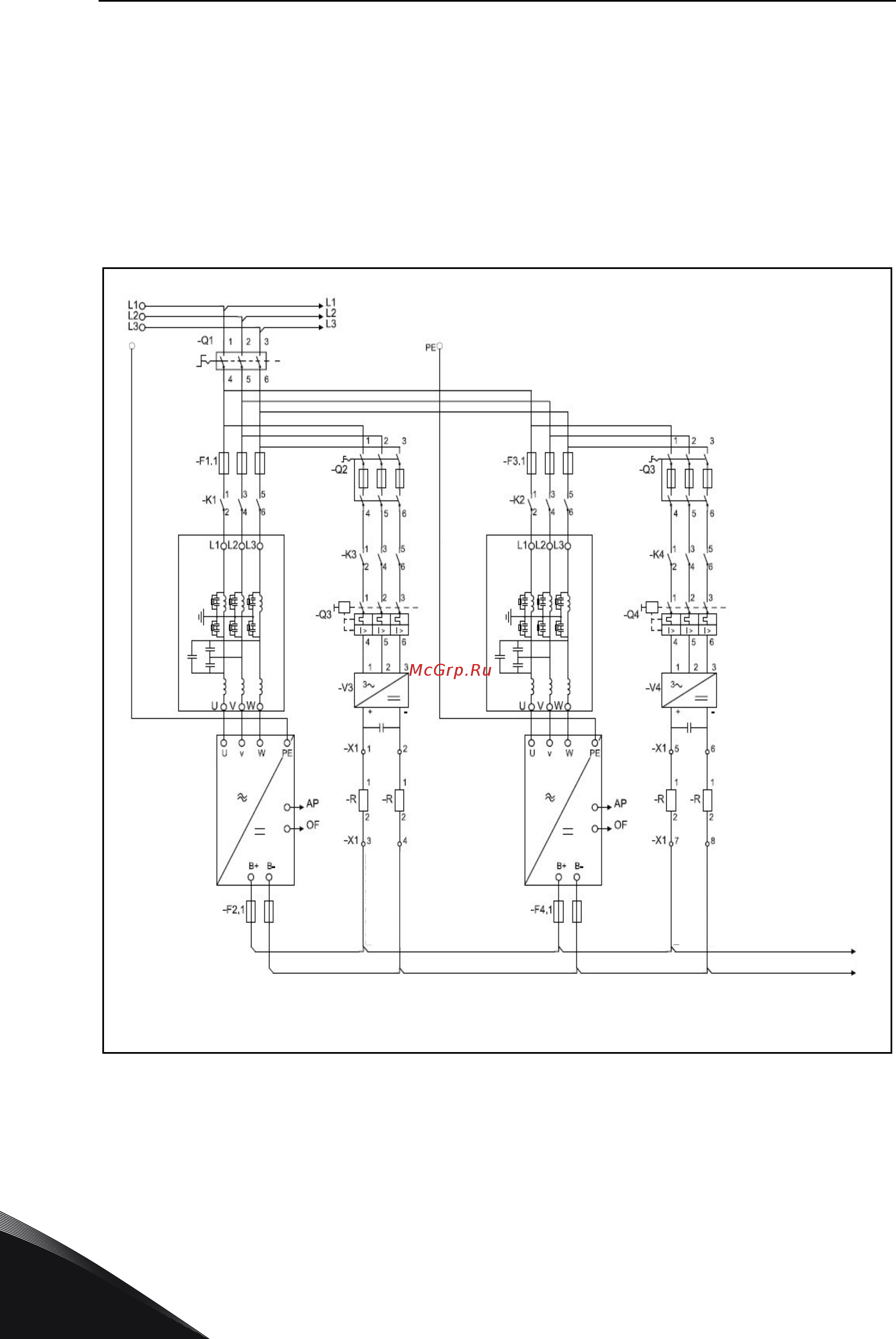

Рис. 20. Параллельное подключение устройств Active Front End
с собственными цепями предварительной зарядки
PE
+LCL-U1
+LCL-U2
11166.emf
+AFE-U1
NXA xxxx x
+AFE-U2
NXA xxxx x
DC+
DC-
Главная цепь
Двойная
Двойная
Двойная
Двойная
