УСТАНОВКА VACON • 83
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
5
5.4.3.3 Клеммы управления на OPTA2

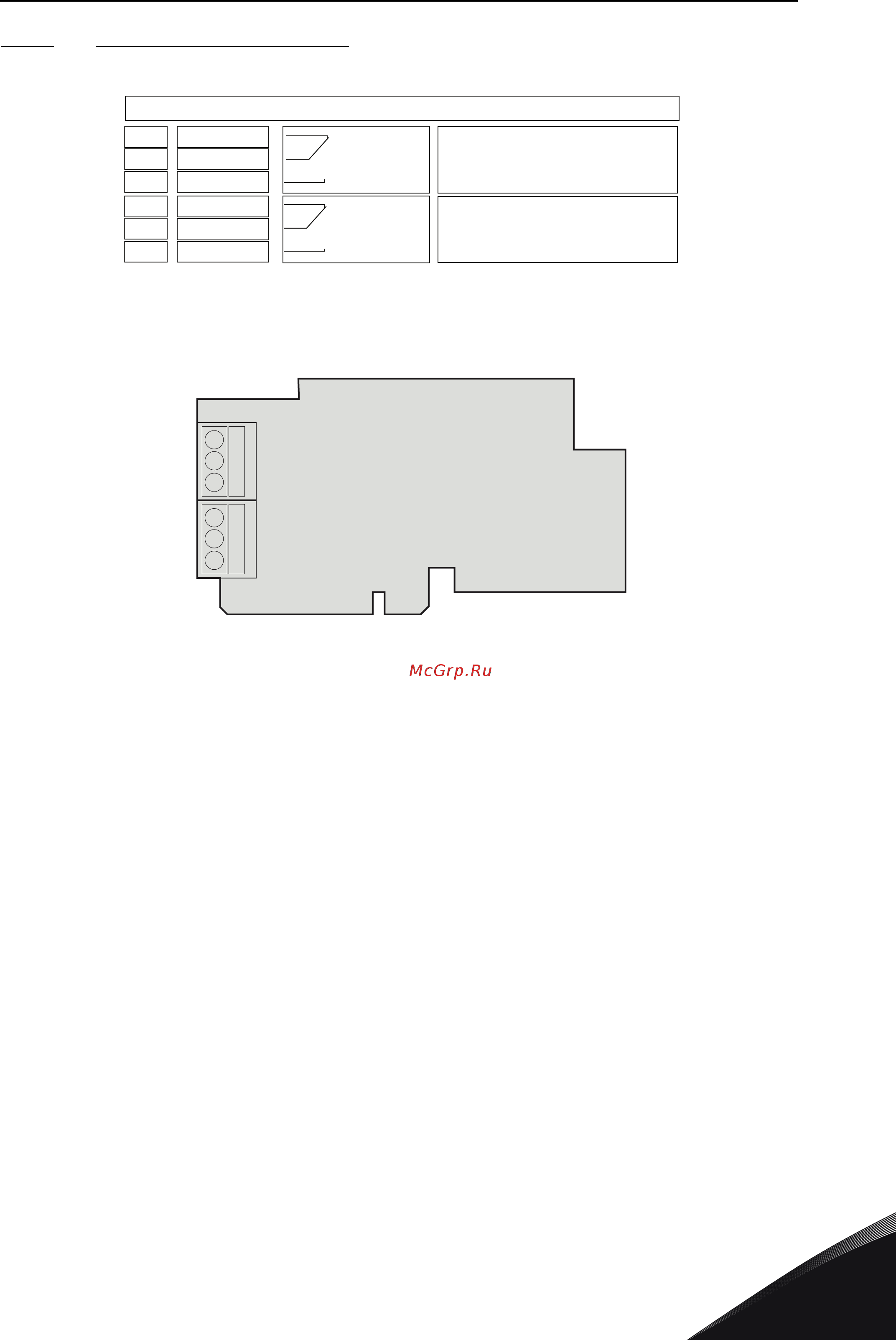

Рис. 53. Сигналы клемм управления на релейных платах OPTA2
*) Обозначение параметра на панели управления и в NCDrive.
Рис. 54. OPTA2
Ц.Вых:B.1 *)
Ц.Вых:B.2 *)
21
OPTA2
22
23
24
25
26
RO1/1
RO1/2
RO1/3
RO2/1
RO2/2
RO2/3
Релейный
выход 1
Релейный
выход 2
Коммутационная способность
24 В пост. тока / 8 А
250 В пер. тока / 8 А
125 В пост. тока / 0,4 А
Мин. коммутируемая нагрузка:
5 В / 10 мА
Коммутационная способность
24 В пост. тока / 8 А
250 В пер. тока / 8 А
125 В пост. тока / 0,4 А
Мин. коммутируемая нагрузка:
5 В / 10 мА
X1
X2
21 22 23 24 25 26
